9

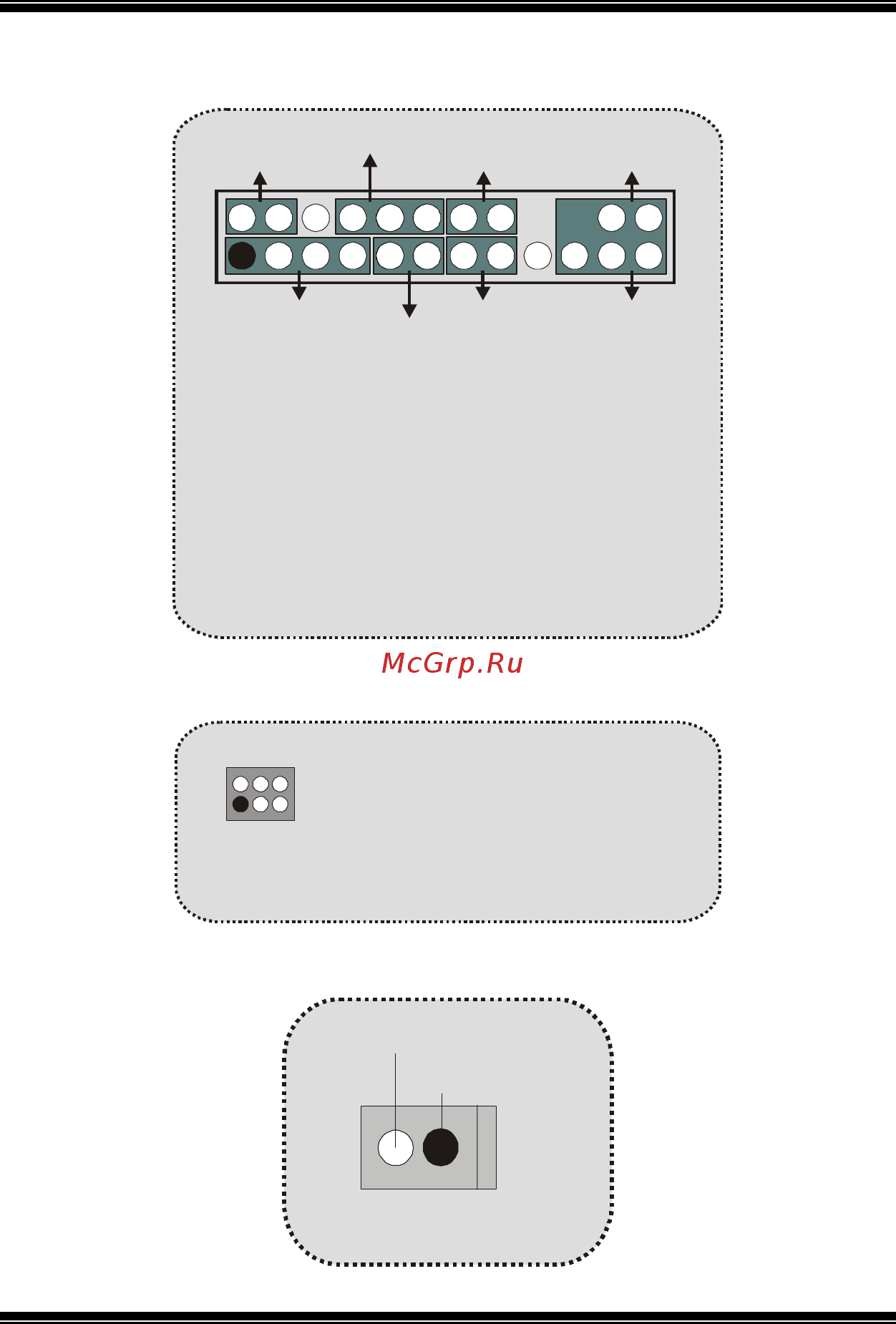

Front Panel Connector: JPANEL1
CPU Clock Selection: JCLK1
Case Open Connector: JCI1
SPK
PWR_LED
HLED
SLP
RST
2
24
IR
1
23
IRON/OFF
SPK ==> Speaker Conn.
HLED ==> Hard Driver LED
RST ==> Reset Button
IR ==> Infrared Conn.
SLP ==> Sleep Button
PWR_LED ==> Power LED
ON/ OFF ==> Power-on Button
(+) (-)
(+) (-)(+)
JCLK1
Pin 1-2, 5-6 ==> 100 Mhz
Pin 2-3, 5-6 ==> 133 Mhz
(default)
Pin 2-3, 4-5 ==> 166Mhz
1
3
64
JCI1
Ground
1
Case Open Signal
