11

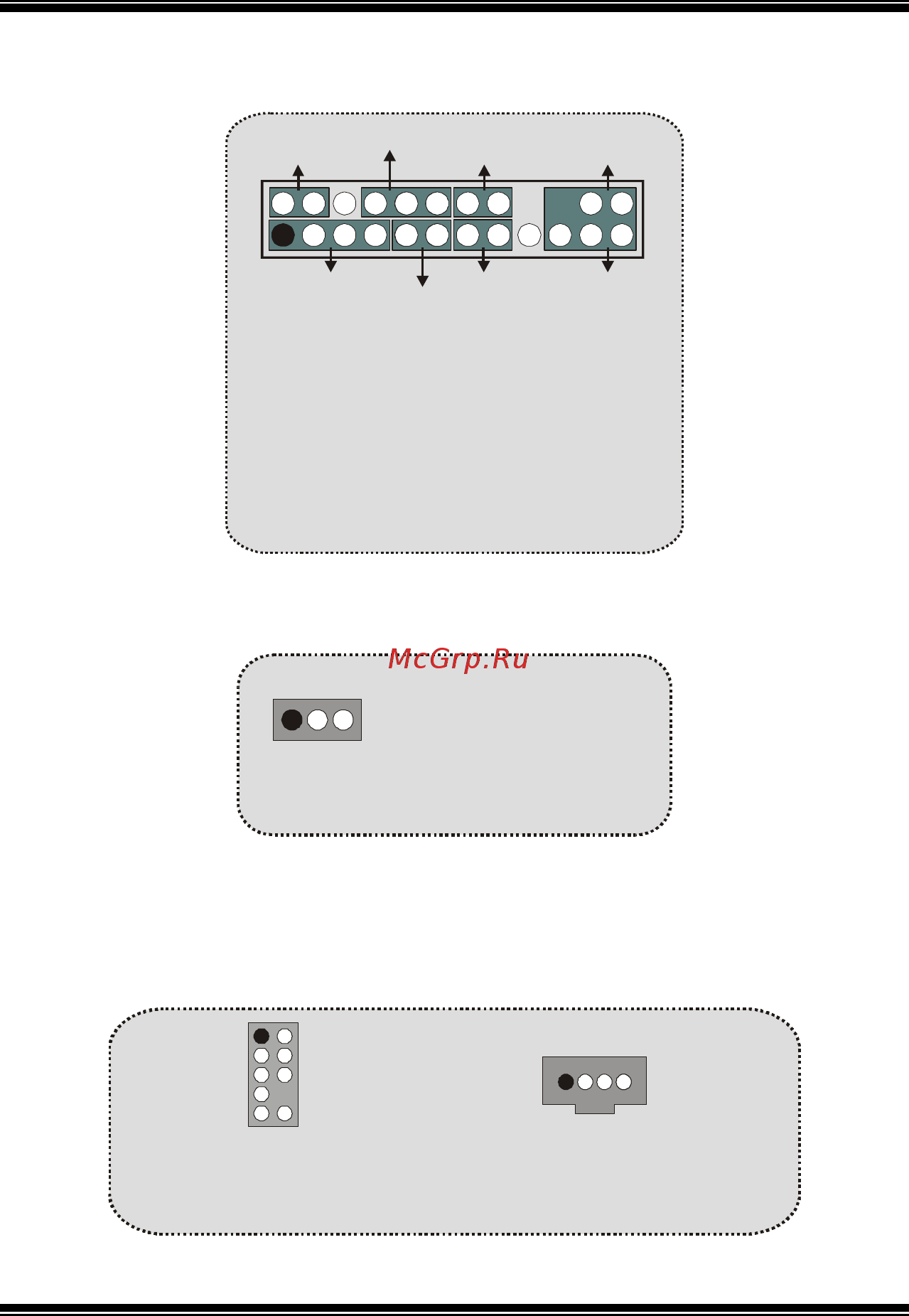

Front Panel Connector:JPANEL1
CPU Clock Selection: JCLK1
Audio Subsystem: JAUDIO1/ JCDIN1
• JAUDIO1 with 10 pins only support Codec 2CH, VIA VT1612A
SPK
PWR_LED
HLED
SLP
RST
2
24
IR
1
23
IRON/OFF
SPK ==> Speaker Conn.
HLED ==> Hard Driver LED
RST ==> Reset Button
IR ==> Infrared Conn.
SLP ==> Sleep Button
PWR_LED ==> Power LED
ON/ OFF ==> Power-on Button
(+) (-)
(+) (-)(+)
1
2
JAUDIO1
(Front Audio Header)
1
JCDIN1
(CD-ROM Audio-In Header)
12
JAUDIO1
(Front Audio Header)
1
JCDIN1
(CD-ROM Audio-In Header)
109
1
JCLK1
Pin 1-2 ==> 133 Mhz
(default)
Pin 2-3 ==> 100 Mhz
