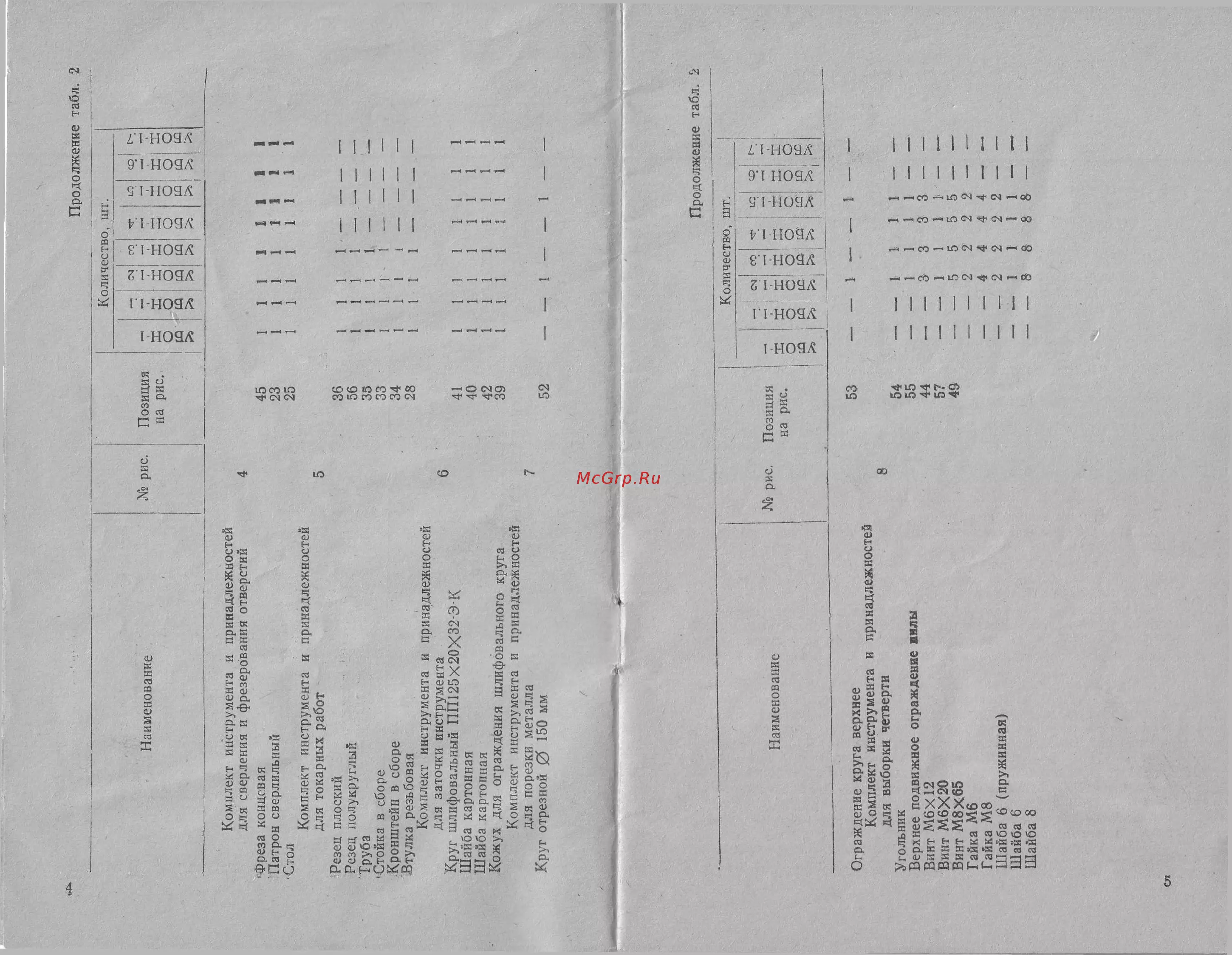

ТРЕБОВАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ и ПРОТИВОПОЖАРНОЙ БЕЗОПАСНОСТИ ВНИМАНИЕ Напряжение 220 В опасно для жизни Вы приобрели электроприбор Напоминаем Вам что нссоблюпение правил противопожарной безопасности может стать причиной пожара ЗАПРЕЩАЕТСЯ работать на устройстве с неисправной электропроводкой использовать устройство для работ неоговоренных в руковод стве по эксплуатации устанавливать и снимать инструмент ограждения и приспособ ления или устранять неисправности при включенном устройстве Прежде чем подключить устройство к электрической сети необходимо проверить соответствует ли напряжение сети напряжению указанному на табличке устройства Не допускается эксплуатация устройства в помещении где хра нятся легковоспламеняющиеся вещества Включать устройство следует только после установки его на ровном рабочем деревянном столе на собственные амортизаторы В крышке стола На котором установлено устройство под фугойальным барабайом необходимо вырезать окно для выброса стружки йри фуговании Работу на устройстве рекомендуется выполнять в подсобных помещениях без повышенной по кароопасности продолжительностью не более 8 часов При перерыве в работе устройство должно быть отключено от сети При установке инструмента или устранении неисправности вил ка должна быть вынута из розетки При выполнении какого либо вида работ все лишние приспособ ления должны быть сняты Категорически запрещается выполнять все виды работ кроме фугования без установки плиты 3 кожуха 7 ограждений 46 и дру гих соответствующих ограждений При пилении и фуговании будьте особенно внимательны и осто рожны Пользуйтесь деревянным толкателем 1 и защитными ограж дениями рис 1 3 8 Не допускается обрабатывать древесные ма териалы имеющие гниль поперечные пропилы и металлические включения При заточке инструмента необходимо тщательно осмотреть шли фовальный круг 41 и убедиться в его исправности нет ли трещин сколов и других видимых дефектов установить защитный кожух 39 и проверить его крепление Следует периодически повторять осмотр и проверку Зазор между краем подручника 37 и шлифовальным кругом 41 не должен превышать 3 мм Зазор между краем план ки 38 и шлифовальным кругом 41 должен быть не более 6 мм рис 6 Минимальный диаметр сработанного шлифовального и от резного кругов 100 мм Заточку инструмента и порезку металла необходимо произво дить в защитных очках Перед порезкой металла необходимо очистить место вокруг устройства и само устройство от стружки и опилок 6 Внимание В процессе эксплуатации периодически через 2 3 часа работы проверяйте затяжку болтов 17 на барабане 15 рис 2 УСТРОЙСТВО ИЗДЕЛИЯ Общий вид устройства показан на рисунке 1 На нижней плите устройства крепятся однофазный электродви гатель и две стойки 27 В стойках вращается ножевой барабан Передача крутящего момента от электродвигателя на ножевой вал осуществляется при помощи клинового ремня Натяжение приводного ремня осуществляется с помощью пру жины Для обеспечения двойной изоляции т е изоляции корпуса уст ройства от корпуса электродвигателя на валу электродвигателя установлен пластмассовый шкив Пружина натяжения приводного ремня закреплена к основанию устройства через пластмассовую серьгу Шпилька вокруг которой вращается электродвигатель при натяжении ремйя проходит через пластмассовые и резиновые втул ки установленные на щитах электродвигателя На ножевом валу постоянно закреплен фуговальный барабан 15 в двух пазах которого с помощью клиньев 16 и болтов 17 закреп ляются Ножи 13 рис 2 Сверху устанавливается плита 6 служащая рабочим столом при фуговании Электродвигатель закрывается кожухом При пилении на плиту 6 укладывается пильная плита которая является рабочим столом при пилении Рабочий конец ножевого вала с левой резьбой предназначен для установки дисковой пилы 8 рис 1 8 отрезного круга 52 рис 7 или шлифовального круга 41 рис 6 или резьбовой втулки 28 рис 5 для закрепления заготовки при токарной обработке На противоположный от пилы конец вала имеющего правую резьбу устанавливается сверлильный патрон 23 со сверлом или фре зой концевой рис 4 для выполнения сверлильных или фрезерных работ Включение устройства производится выключателем установлен ным на устройстве Примечание В связи с постоянной работой по совершен ствованию иделия повышающей его надеж ность и улучшающей условия эксплуатации в конструкцию могут быть внесены незначи тельные изменения не отраженные в настоя щем издании ПОДГОТОВКА К РАБОТЕ Прежде чем приступить к работе на устройстве необходимо удалить антикоррозионную смазку с ножевого вала Для этого сма занные поверхности протереть ветошью смоченной в бензине а затем вытереть насухо ПОРЯДОК РАБОТЫ Раскрой пиломатериалов рис 1 Для выполнения этой работы необходимо 7
