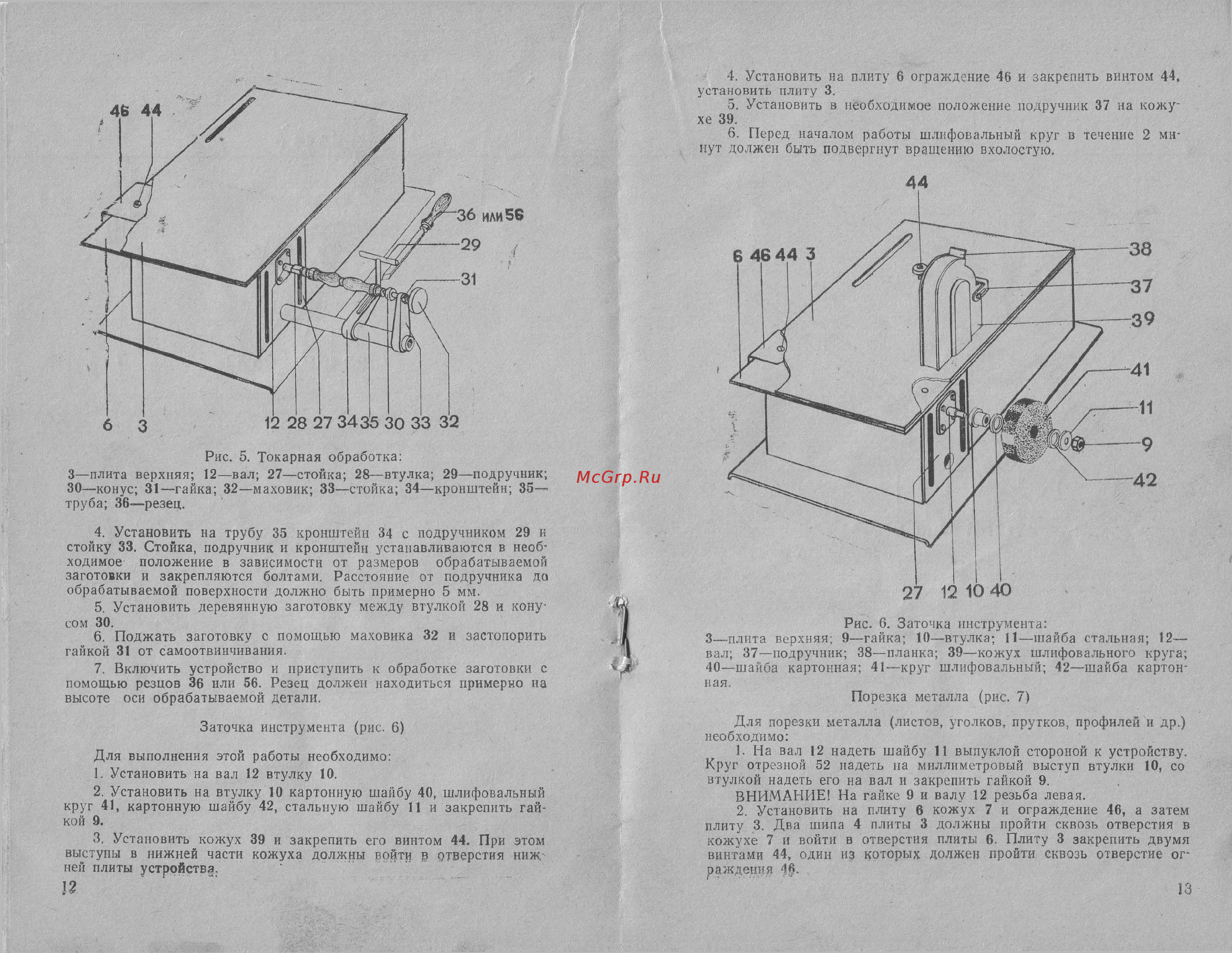

4 Установить на плиту 6 ограждение 46 и закрепить винтом 44 установить плиту 3 5 Установить в необходимое положение подручник 37 на кожу хе 39 6 Перед началом работы шлифовальный круг в течение 2 ми нут должен быть подвергнут вращению вхолостую 6 3 12 28 27 3435 30 33 32 Рис 5 Токарная обработка 3 плита верхняя 12 вал 27 стойка 28 втулка 29 подручник 30 конус 31 гайка 32 маховик 33 стойка 34 кронштейн 35труба 36 резец 4 Установить на трубу 35 кронштейн 34 с подручником 29 и стойку 33 Стойка подручник и кронштейн устанавливаются в необ ходимое положение в зависимости от размеров обрабатываемой заготовки и закрепляются болтами Расстояние от подручника до обрабатываемой поверхности должно быть примерно 5 мм 5 Установить деревянную заготовку между втулкой 28 и кону сом 30 6 Поджать заготовку с помощью маховика 32 и застопорить гайкой 31 от самоотвинчивания 7 Включить устройство и приступить к обработке заготовки с помощью резцов 36 или 56 Резец должен находиться примерно на высоте оси обрабатываемой детали Заточка инструмента рис 6 Для выполнения этой работы необходимо 1 Установить на вал 12 втулку 10 2 Установить на втулку 10 картонную шайбу 40 шлифовальный круг 41 картонную шайбу 42 стальную шайбу 11 и закрепить гай кой 9 3 Установить кожух 39 и закрепить его винтом 44 При этом выступы в нижней части кожуха должны войти в отверстия ниж ней плиты устройства 12 Рис 6 Заточка инструмента 3 плита верхняя 9 гайка 10 втулка 11 шайба стальная 12 вал 37 подручник 38 планка 39 кожух шлифовального круга 40 шайба картонная 41 круг шлифовальный 42 шайба картон ная Порезка металла рис 7 Для порезки металла листов уголков прутков профилей и др необходимо 1 На вал 12 надеть шайбу 11 выпуклой стороной к устройству Круг отрезной 52 надеть на миллиметровый выступ втулки 10 со втулкой надеть его на вал и закрепить гайкой 9 ВНИМАНИЕ На гайке 9 и валу 12 резьба левая 2 Установить на плиту 6 кожух 7 и ограждение 46 а затем плиту 3 Два шипа 4 плиты 3 должны пройти сквозь отверстия в кожухе 7 и войти в отверстия плиты 6 Плиту 3 закрепить двумя винтами 44 один из которых должен пройти сквозь отверстие ог раждения Ю 13
