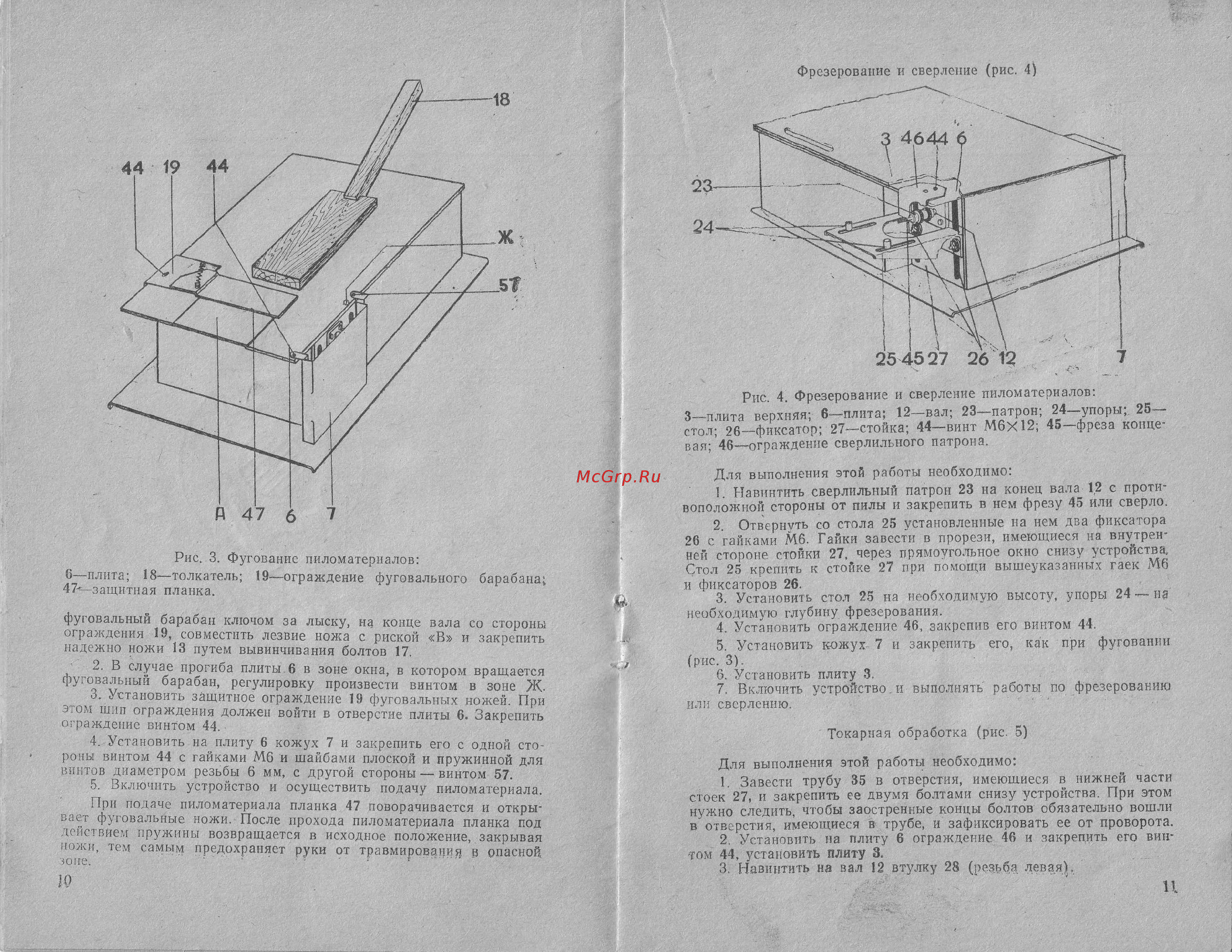

Рис 4 Фрезерование и сверление пиломатериалов 3 плита верхняя 6 плита 12 вал 23 патрон 24 упоры 25стол 26 фиксатор 27 стойка 44 винт М6Х12 45 фреза конце вая 46 ограждение сверлильного патрона Рис 3 Фугование пиломатериалов 6 плита 18 толкатель 19 ограждение фуговального барабана 47 защитная планка фу овальный бараоан ключом за лыску на конце вала со стороны ограждения 19 совместить лезвие ножа с риской В и закрепить надежно ножи 13 путем вывинчивания болтов 17 2 В случае прогиба плиты 6 в зоне окна в котором вращается фуговальный барабан регулировку произвести винтом в зоне Ж 3 Установить защитное ограждение 19 фуговальных ножей При этом шип ограждения должен войти в отверстие плиты 6 Закрепить ограждение винтом 44 4 Установить на плиту 6 кожух 7 и закрепить его с одной сто роны винтом 44 с гайками Мб и шайбами плоской и пружинной для винтов диаметром резьбы 6 мм с другой стороны винтом 57 5 Включить устройство и осуществить подачу пиломатериала При подаче пиломатериала планка 47 поворачивается и открывает фуговальные ножи После прохода пиломатериала планка под действием пружины возвращается в исходное положение закрывая ножи тем самым предохраняет руки от травмирования в опасной 7 зоне 10 Для выполнения этой работы необходимо 1 Навинтить сверлильный патрон 23 на конец вала 1 2 с проти воположной стороны от пилы и закрепить в нем фрезу 45 или сверло 2 Отвернуть со стола 25 установленные на нем два фиксатора 26 с гайками Мб Гайки завести в прорези имеющиеся на внутрен ней стороне стойки 27 через прямоугольное окно снизу устройства Стол 25 крепить к стойке 27 при помощи вышеуказанных гаек Мб и фиксаторов 26 3 Установить стол 25 на необходимую высоту упоры 24 на необходимую глубину фрезерования 4 Установить ограждение 46 закрепив его винтом 44 5 Установить кожух 7 и закрепить его как при фуговании рис 3 6 Установить плиту 3 7 Включить устройство и выполнять работы по фрезерованию или сверлению Токарная обработка рис 5 Для выполнения этой работы необходимо 1 Завести трубу 35 в отверстия имеющиеся в нижней части стоек 27 и закрепить ее двумя болтами снизу устройства При этом нужно следить чтобы заостренные концы болтов обязательно вошли в отверстия имеющиеся в трубе и зафиксировать ее от проворота 2 Установить на плиту 6 ограждение 46 и закрепить его вин том 44 установить плиту 3 3 Навинтить на вал 12 втулку 28 резьба левая Ц
