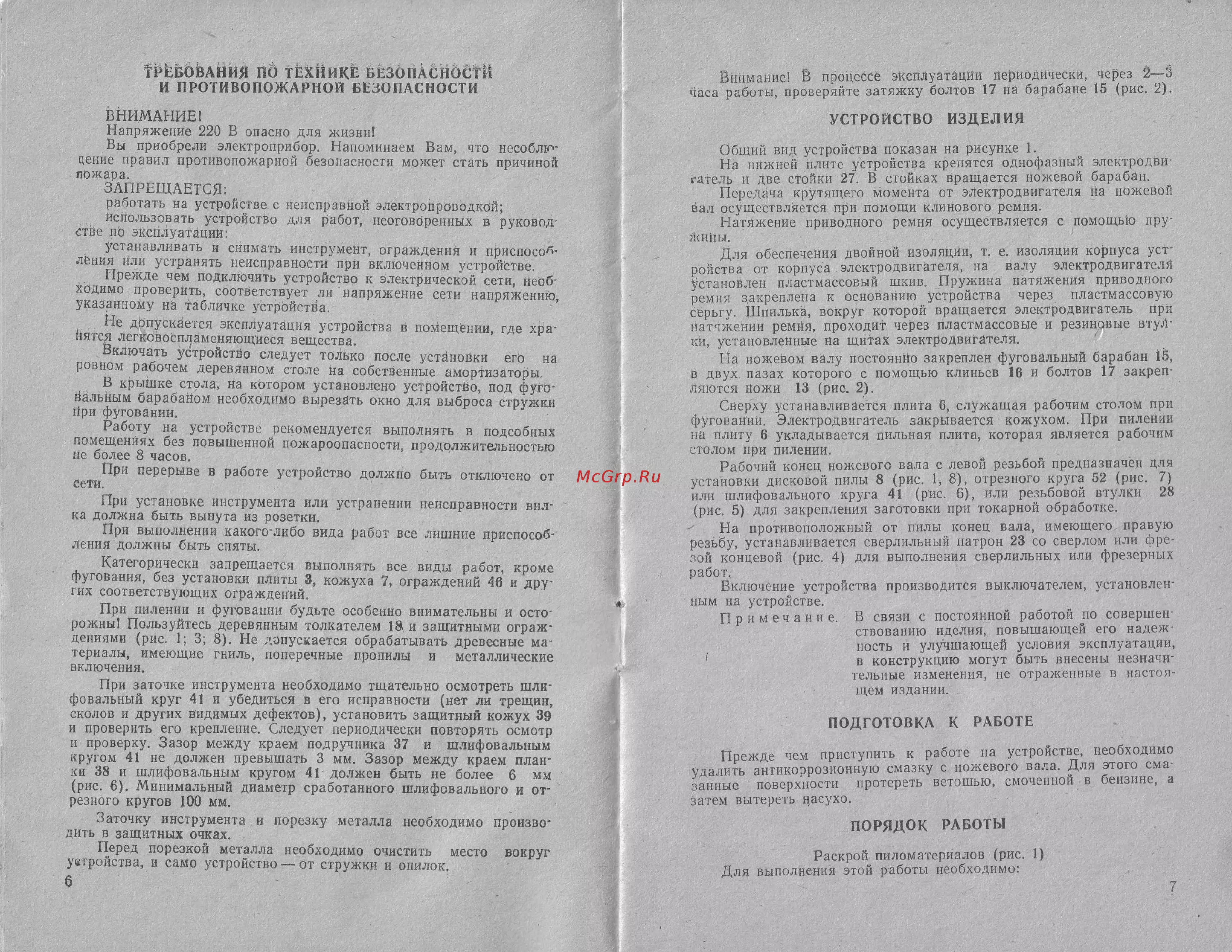

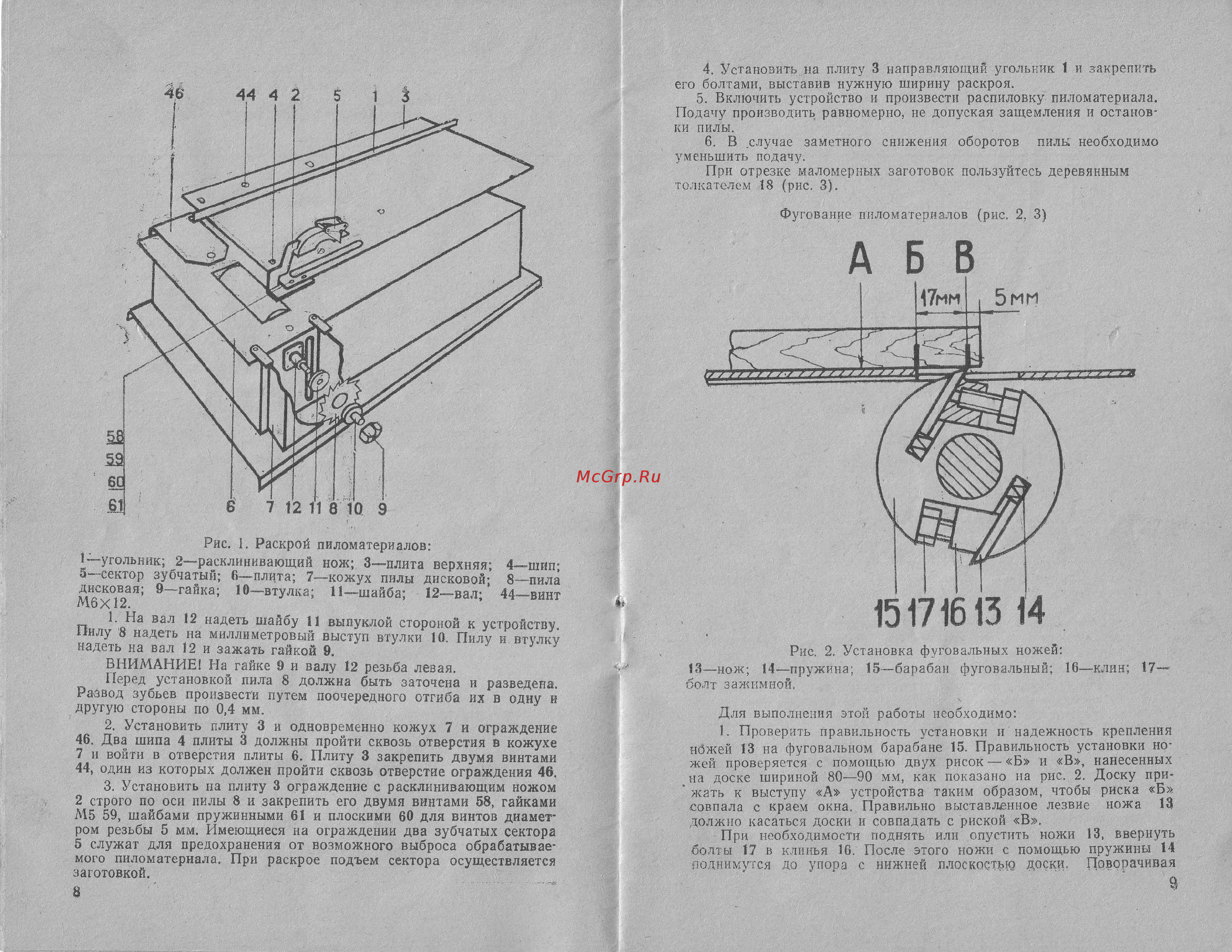

4 Установить на плиту 3 направляющий угольник 1 и закрепить его болтами выставив нужную ширину раскроя 5 Включить устройство и произвести распиловку пиломатериала Подачу производить равномерно не допуская защемления и останов ки пилы 6 В случае заметного снижения оборотов пиль необходимо уменьшить подачу При отрезке маломерных заготовок пользуйтесь деревянным толкателем 18 рис 3 Фугование пиломатериалов рис 2 3 АБВ 17мм 5 мм Рис 1 Раскрой пиломатериалов угольник 2 расклинивающий нож 3 плита верхняя 4 шип сектор зубчатый 6 плита 7 кожух пилы дисковой 8 пила дисковая 9 гайка 10 втулка 11 шайба 12 вал 44 винт М6Х12 п о а вал наДеть шайбу 11 выпуклой стороной к устройству Пилу 8 надеть на миллиметровый выступ втулки 10 Пилу и втулку надеть на вал 12 и зажать гайкой 9 ВНИА АНИЕ На гайке 9 и валу 12 резьба левая Перед установкой пила 8 должна быть заточена и разведена Развод зубьев произвести путем поочередного отгиба их в одну и другую стороны по 0 4 мм 2 Установить плиту 3 и одновременно кожух 7 и ограждение 46 Два шипа 4 плиты 3 должны пройти сквозь отверстия в кожухе 7 и войти в отверстия плиты 6 Плиту 3 закрепить двумя винтами 44 один из которых должен пройти сквозь отверстие ограждения 46 3 Установить на плиту 3 ограждение с расклинивающим ножом 2 строго по оси пилы 8 и закрепить его двумя винтами 58 гайками М5 59 шайбами пружинными 61 и плоскими 60 для винтов диамет ром резьбы 5 мм Имеющиеся на ограждении два зубчатых сектора 5 служат для предохранения от возможного выброса обрабатывае мого пиломатериала При раскрое подъем сектора осуществляется заготовкой 8 15171613 14 Рис 2 Установка фуговальных ножей 13 нож 14 пружина 15 барабан фуговальный 16 клин 17 болт зажимной Для выполнения этой работы необходимо 1 Проверить правильность установки и надежность крепления нбжей 13 на фуговальном барабане 15 Правильность установки но жей проверяется с помощью двух рисок Б и В нанесенных на доске шириной 80 90 мм как показано на рис 2 Доску при жать к выступу А устройства таким образом чтобы риска Б совпала с краем окна Правильно выставленное лезвие ножа 13 должно касаться доски и совпадать с риской В При необходимости поднять или опустить ножи 13 ввернуть болты 17 в клинья 16 После этого ножи с помощью пружины 14 поднимутся до упора с нижней плоскостью доски Поворачивая
