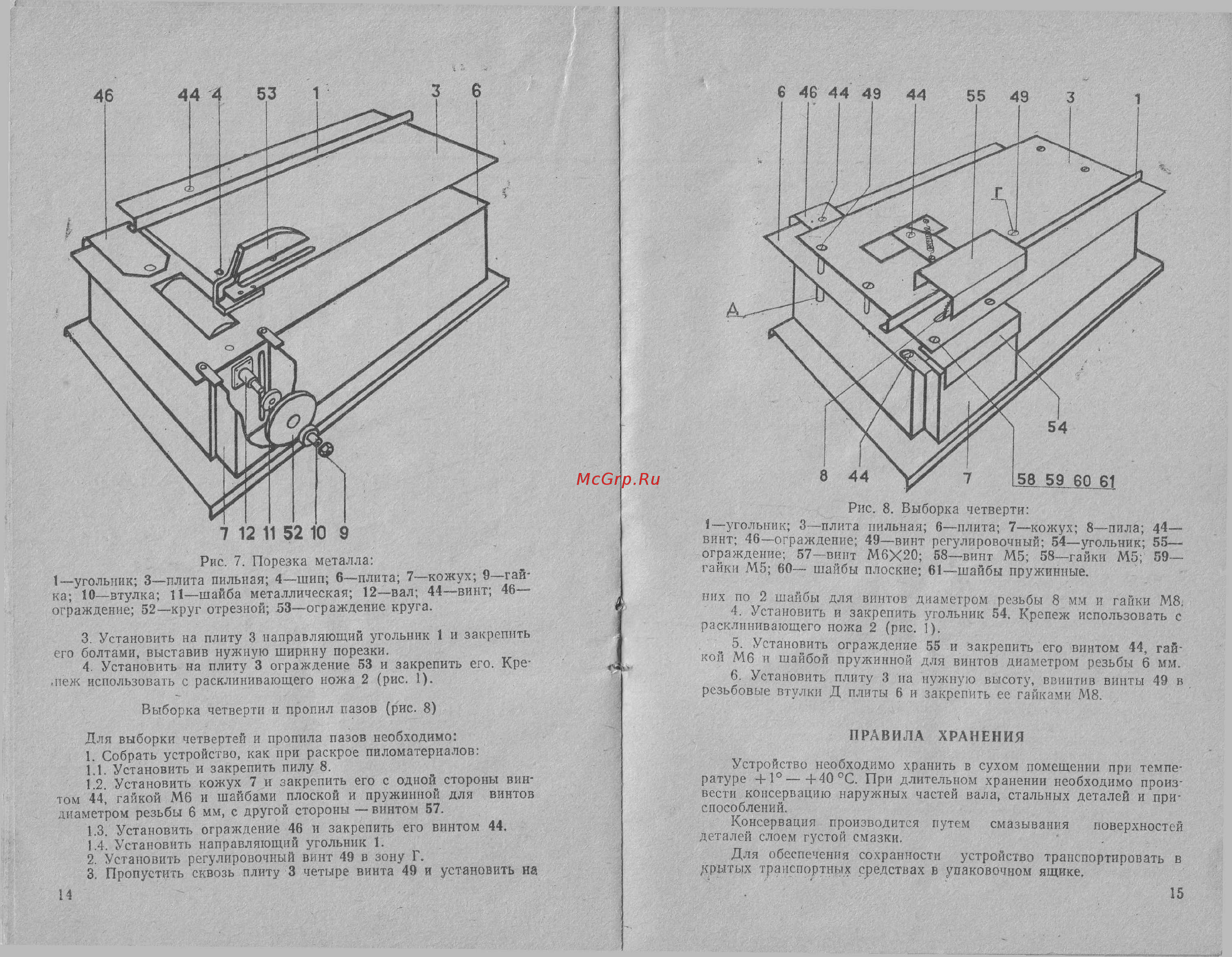

Рис 7 Порезка металла 1 угольник 3 плита пильная 4 шип 6 плита 7 кожух 9 гай ка 10 втулка 11 шайба металлическая 12 вал 44 винт 46 ограждение 52 круг отрезной 53 ограждение круга 3 Установить на плиту 3 направляющий угольник 1 и закрепить его болтами выставив нужную ширину порезки 4 Установить на плиту 3 ограждение 53 и закрепить его Кре пёж использовать с расклинивающего ножа 2 рис 1 Рис 8 Выборка четверти 1 угольник 3 плита пильная 6 плита 7 кожух 8 пила 44 винт 46 ограждение 49 винт регулировочный 54 угольник 55 ограждение 57 винт М6Х20 58 винт М5 58 гайки М5 59гайки М5 60 шайбы плоские 61 шайбы пружинные них по 2 шайбы для винтов диаметром резьбы 8 мм и гайки М8 4 Установить и закрепить угольник 54 Крепеж использовать с расклинивающего ножа 2 рис 1 5 Установить ограждение 55 и закрепить его винтом 44 гай кой Мб и шайбой пружинной для винтов диаметром резьбы 6 мм 6 Установить плиту 3 на нужную высоту ввинтив винты 49 в резьбовые втулки Д плиты 6 и закрепить ее гайками М8 Выборка четверги и пропил пазов рис 8 Для выборки четвертей и пропила пазов необходимо 1 Собрать устройство как при раскрое пиломатериалов 1 1 Установить и закрепить пилу 8 1 2 Установить кожух 7 и закрепить его с одной стороны вин том 44 гайкой Мб и шайбами плоской и пружинной для винтов диаметром резьбы 6 мм с другой стороны винтом 57 1 3 Установить ограждение 46 и закрепить его винтом 44 1 4 Установить направляющий угольник 1 2 Установить регулировочный винт 49 в зону Г 3 Пропустить сквозь плиту 3 четыре винта 49 и установить на 14 ПРАВИЛА ХРАНЕНИЯ Устройство необходимо хранить в сухом помещении при темпе ратуре 1 1 40 С При длительном хранении необходимо произ вести консервацию наружных частей вала стальных деталей и при способлений Консервация производится путем смазывания поверхностей деталей слоем густой смазки Для обеспечения сохранности устройство транспортировать в рытых транспортных средствах в упаковочном ящике 15
