36
314105

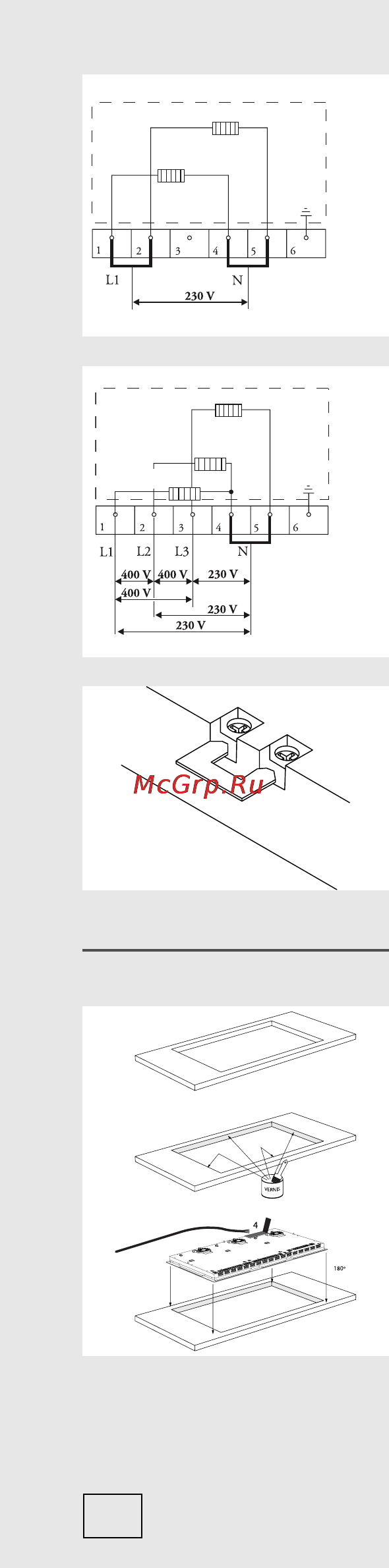

Особое подключение
• 1-фазное подключение (1 1N, 230 В~ / 50 Гц)
- Напряжение между фазным проводом и нейтральным 230
В~. Установите перемычки между клеммами 1–2 и 4–5. В
электрощитке необходимо установить предохранитель не
меньше чем на 32 А. Сечение жилы присоединительного
кабеля должно быть не менее 6 мм
2
.
Подключение варочной панели с пятью конфорками
• 3-фазное + 1 нейтраль (3 1N, 400 В~ / 50 Гц)
- Напряжение между фазными проводами и нейтральным
230 В~. Напряжение между двумя фазными проводами
400 В~. Установите перемычку между клеммами 4–5. В
электрощитке необходимо установить предохранитель
не меньше чем на 16 А (3x). Сечение жилы
присоединительного кабеля должно быть не менее
2,5 мм
2
.
Установите перемычки в клеммной колодке в соответствии с
требованиями подключения, как показано на схемах.
Убедитесь, что кухонный шкаф и монтажный проем
соответствуют требованиям вентиляции и необходимым
размерам.
При необходимости обработайте торцы выреза деревянных
и синтетических столешниц лаком, закрывающим поры, для
защиты от влаги и грязи.
Положите варочную панель стеклокерамикой вниз.
левые
конфорки
правые
конфорки
Схема
подключения
левые
конфорки
правые
конфорки
Схема
подключения
правые конфорки
Схема
подключения
центральные
конфорки
левые
конфорки
правые конфорки
Схема
подключения
центральные
конфорки
левые
конфорки
МонтажМонтаж
