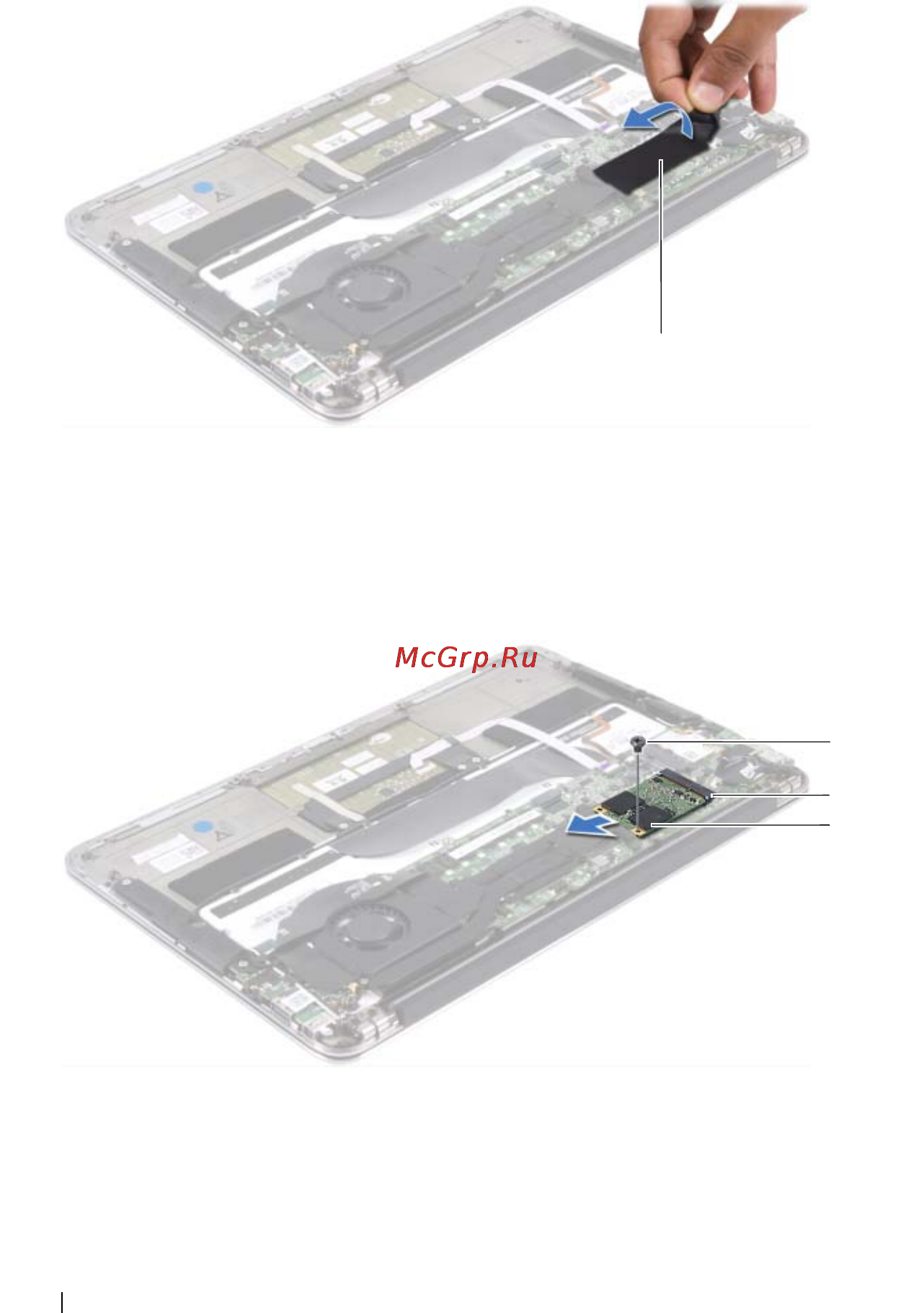

30 Твердотельный диск
Извлечение твердотельного диска
1
Снимите ленту, которая наклеена на твердотельный диск.
2
Вывинтите винт, крепящий твердотельный диск к системной плате.
3
Сдвиньте и выньте твердотельный диск из разъема системной платы.
1лента
1 винт 2 разъем системной платы
3 твердотельный диск
1
2
3
1
Содержание
- Dell xps 13 руководство по эксплуатации 1
- ____________________ 2
- Внимание указывает на риск повреждения оборудования или потери данных в случае несоблюдения инструкций 2
- Осторожно указывает на риск повреждения оборудования получения травм или на угрозу для жизни 2
- Предупреждение 2
- Примечание 2
- Примечания предупреждения и предостережения 2
- Содержит важную информацию которая помогает более эффективно работать с компьютером 2
- Выключите компьютер и подключенные устройства 3
- Действия после завершения операци 3
- Замена платы индикатора питани 3
- Извлечение платы индикатора питани 3
- Инструкции по технике безопасност 3
- Нижняя крышк 3
- Перед началом работ 3
- Плата индикатора питани 3
- После выполнения работ с внутренними компонентами компьютер 3
- Предварительные действи 3
- Рекомендуемые инструмент 3
- Снятие нижней крышк 3
- Содержание 3
- Установка нижней крышк 3
- Аккумулято 4
- Беспроводная плата mini car 4
- Динамик 4
- Твердотельный дис 4
- Вентилято 5
- Разъем адаптера питани 5
- Теплоотво 5
- Батарея типа таблетка 6
- Дисплей в сбор 6
- Плата ввода вывод 6
- Системная плат 6
- Действия после завершения операци 7
- Замена клавиатур 7
- Извлечение клавиатур 7
- Клавиатур 7
- Предварительные услови 7
- Снятие дисплея в сбор 7
- Снятие упора для рук в сбор 7
- Содержание 7
- Упор для рук в сбор 7
- Установка дисплея в сбор 7
- Установка упора для рук в сбор 7
- Выключени 9
- Выключите компьютер и подключенные устройства 9
- Перед началом работы 9
- Предупреждение 9
- Примечание 9
- Пуск 9
- Инструкции по технике безопасности 10
- Предупреждение 10
- Следуйте этим инструкциям во избежание повреждений компьютера и для собственной безопасности 10
- Для выполнения процедур описанных в этом документе могут потребоваться следующие инструменты 11
- Крестовая отвертка 11
- Отвертка torx 5 11
- Пластмассовая палочка 11
- Предупреждение 11
- Рекомендуемые инструменты 11
- Завинтите все винты убедитесь в том что внутри компьютера не остались затерявшиеся винты 13
- Подключите все внешние устройства кабели платы и любые другие компоненты которые были отключены перед работой с компьютером 13
- Подключите компьютер и все внешние устройства к электросети 13
- После выполнения работ с внутренними компонентами компьютера 13
- После завершения процедур замены компонентов убедитесь в выполнении следующих требований 13
- Предупреждение 13
- Закройте дисплей и переверните компьютер 15
- Используя отвертку torx 5 отвинтите винты крепящие нижнюю крышку к упору для рук в сборе 15
- Кончиками пальцев приподнимите нижнюю крышку начиная с задней стороны компьютера 15
- Нижняя крышка 15
- Предупреждение 15
- Снимите нижнюю крышку с упора для рук в сборе 15
- Снятие нижней крышки 15
- Установка нижней крышки 16
- Извлечение платы индикатора питания 17
- Открутите винт которым плата индикатора питания крепится к упору для рук в сборе 17
- Плата индикатора питания 17
- Предварительные действия 17
- Предупреждение 17
- Приподнимите защелку разъема и потяните за язычок чтобы отсоединить кабель платы индикатора питания от разъема на плате ввода вывода 17
- Приподнимите плату индикатора питания и снимите ее с упора для рук в сборе 17
- Снимите нижнюю крышку см раздел снятие нижней крышки на стр 15 17
- Вставьте кабель платы индикатора питания в разъем на системной плате и нажмите на защелку разъема чтобы зафиксировать кабель 18
- Выполните инструкции описанные в разделе после выполнения работ с внутренними компонентами компьютера на стр 13 18
- Действия после завершения операции 18
- Завинтите винт которым плата индикатора питания крепится к упору для рук в сборе 18
- Замена платы индикатора питания 18
- Совместите отверстие для винта на плате индикатора питания с отверстием для винта на упоре для рук в сборе 18
- Установите нижнюю крышку см раздел установка нижней крышки на стр 16 18
- Аккумулятор 19
- Выверните винты которыми аккумулятор крепится к упору для рук в сборе 19
- Извлечение аккумулятора 19
- Отсоедините кабель аккумулятора от системной платы 19
- Предварительные условия 19
- Предупреждение 19
- Снимите аккумулятор с упора для рук в сборе 19
- Снимите нижнюю крышку см раздел снятие нижней крышки на стр 15 19
- Снимите плату индикатора питания см раздел извлечение платы индикатора питания на стр 17 19
- Действия после завершения операции 20
- Замена аккумулятора 20
- Динамики 21
- Извлечение динамиков 21
- Левый динамик 21
- Предварительные действия 21
- Предупреждение 21
- Выверните два винта которыми левый динамик крепится к упору для рук в сборе 22
- Отсоедините кабели мини платы от направляющей левого динамика 22
- Отсоедините кабель левого динамика от разъема платы ввода вывода 22
- Снимите левый динамик с упора для рук в сборе 22
- Выверните два винта которыми правый динамик крепится к упору для рук в сборе 23
- Отсоедините кабель правого динамика от разъема на системной плате 23
- Правый динамик 23
- Снимите правый динамик с упора для рук в сборе 23
- Действия после завершения операции 24
- Левый динамик 24
- Правый динамик 24
- Установка динамиков 24
- Беспроводная плата mini card 25
- В данном компьютере имеется один слот для мини плат половинной длины который позволяет установить комбинированную плату беспроводной локальной сети wlan и bluetooth 25
- Если мини плата беспроводной сети была заказана вместе с компьютером она уже установлена 25
- Извлеките аккумулятор см раздел извлечение аккумулятора на стр 19 25
- Предварительные условия 25
- Предупреждение 25
- Примечание 25
- Снимите нижнюю крышку см раздел снятие нижней крышки на стр 15 25
- Снимите плату индикатора питания см раздел извлечение платы индикатора питания на стр 17 25
- Снимите правый динамик см раздел извлечение динамиков на стр 21 25
- Выверните винт которым мини плата крепится к системной плате 26
- Извлечение мини платы 26
- Отключите кабели мини платы от разъемов мини платы 26
- Сдвиньте и выньте мини плату из разъема системной платы 26
- В приведенной ниже таблице описывается схема цветов кабеля мини платы поддерживаемой компьютером 27
- Вставьте разъем мини платы под углом в 45 градусов в разъем на системной плате 27
- Выньте новую мини плату из упаковки 27
- Замена мини платы 27
- Нажмите на другой конец мини платы чтобы она встала в слот на системной плате и вверните обратно винт которым мини плата крепится к системной плате 27
- Подключите кабели мини платы к разъемам на мине плате 27
- Предупреждение 27
- Совместите выемку на мини плате с выступом в разъеме на системной плате 27
- Действия после завершения операции 28
- Извлеките аккумулятор см раздел извлечение аккумулятора на стр 19 29
- Предварительные условия 29
- Предупреждение 29
- Снимите нижнюю крышку см раздел снятие нижней крышки на стр 15 29
- Снимите плату индикатора питания см раздел извлечение платы индикатора питания на стр 17 29
- Твердотельный диск 29
- Вывинтите винт крепящий твердотельный диск к системной плате 30
- Извлечение твердотельного диска 30
- Сдвиньте и выньте твердотельный диск из разъема системной платы 30
- Снимите ленту которая наклеена на твердотельный диск 30
- Действия после завершения операции 31
- Обратная установка твердотельного диска 31
- Предупреждение 31
- В последовательном порядке указанном на радиаторе выверните винты которыми радиатор крепится к системной плате 33
- Извлеките аккумулятор см раздел извлечение аккумулятора на стр 19 33
- Извлечение радиатора 33
- Предварительные условия 33
- Предупреждение 33
- Приподнимите радиатор и снимите его с системной платы 33
- Снимите нижнюю крышку см раздел снятие нижней крышки на стр 15 33
- Снимите плату индикатора питания см раздел извлечение платы индикатора питания на стр 17 33
- Теплоотвод 33
- В последовательном порядке указанном на радиаторе завинтите винты которыми радиатор крепится к системной плате 34
- Выполните инструкции описанные в разделе после выполнения работ с внутренними компонентами компьютера на стр 13 34
- Действия после завершения операции 34
- Примечание 34
- Совместите резьбовые отверстия на блоке радиатора с резьбовыми отверстиями в системной плате 34
- Удалите термопасту с нижней части радиатора и нанесите новую термопасту 34
- Установите аккумулятор см раздел замена аккумулятора на стр 20 34
- Установите нижнюю крышку см раздел установка нижней крышки на стр 16 34
- Установите плату индикатора питания см раздел замена платы индикатора питания на стр 18 34
- Установка радиатора 34
- Вентилятор 35
- Извлеките аккумулятор см раздел извлечение аккумулятора на стр 19 35
- Предварительные условия 35
- Предупреждение 35
- Снимите нижнюю крышку см раздел снятие нижней крышки на стр 15 35
- Снимите плату индикатора питания см раздел извлечение платы индикатора питания на стр 17 35
- Извлечение вентилятора 36
- Отключите кабель ввода вывода от разъема платы ввода вывода и разъема системной платы 36
- Отсоедините кабель разъема адаптера питания от разъема на системной плате 36
- Снимите кабель разъема адаптера питания с направляющей на вентиляторе 36
- Выверните винты которыми вентилятор крепится к упору для рук в сборе 37
- Отсоедините кабель вентилятора от разъема платы ввода вывода 37
- Снимите вентилятор с упора для рук в сборе 37
- Действия после завершения операции 38
- Обратная установка вентилятора 38
- Предварительные условия 39
- Предупреждение 39
- Разъем адаптера питания 39
- Снятие разъема адаптера питания 39
- Открутите винт которым разъем адаптера питания крепится к упору для рук в сборе 40
- Отсоедините кабель разъема адаптера питания от разъема на системной плате 40
- Приподнимите разъем адаптера питания и снимите его с упора для рук в сборе 40
- Снимите кабель разъема адаптера питания с направляющей на вентиляторе 40
- Установка разъема адаптера питания 41
- В приведенной ниже таблице описывается схема цветов кабеля мини платы поддерживаемой компьютером 42
- Выполните инструкции описанные в разделе после выполнения работ с внутренними компонентами компьютера на стр 13 42
- Действия после завершения операции 42
- Подключите кабели мини платы к разъемам на мине плате 42
- Установите аккумулятор см раздел замена аккумулятора на стр 20 42
- Установите динамики см раздел установка динамиков на стр 24 42
- Установите нижнюю крышку см раздел установка нижней крышки на стр 16 42
- Установите плату индикатора питания см раздел замена платы индикатора питания на стр 18 42
- Плата ввода вывода 43
- Предварительные условия 43
- Предупреждение 43
- Извлечение платы ввода вывода 44
- Установка платы ввода вывода 44
- Действия после завершения операции 45
- Предварительные условия 47
- Предупреждение 47
- Системная плата 47
- Извлечение системной платы 48
- Отсоедините кабель дисплея от разъема на системной плате 48
- Примечание 48
- Приподнимите защелку разъема затем потяните за язычок и отсоедините кабель сенсорной панели от разъема на системной плате 48
- Выверните винты которыми системная плата крепится к упору для рук в сборе 49
- Переверните системную плату и положите ее на упор для рук в сборе 49
- Приподнимите защелку разъема и отсоедините кабель клавиатуры от разъема системной платы 49
- Установка системной платы 50
- Service tag setting 51
- Введите номера метки обслуживания в bios 51
- Действия после завершения операции 51
- Батарея типа таблетка 53
- Извлеките аккумулятор см раздел извлечение аккумулятора на стр 19 53
- Предварительные условия 53
- Предупреждение 53
- Снимите вентилятор см раздел извлечение вентилятора на стр 36 53
- Снимите мини плату см раздел извлечение мини платы на стр 26 53
- Снимите нижнюю крышку см раздел снятие нижней крышки на стр 15 53
- Снимите плату индикатора питания см раздел извлечение платы индикатора питания на стр 17 53
- Снимите радиатор см раздел извлечение радиатора на стр 33 53
- Снимите системную плату см раздел извлечение системной платы на стр 48 53
- Снимите твердотельный диск см раздел извлечение твердотельного диска на стр 30 53
- Замена батареи типа таблетка 54
- Извлечение батареи типа таблетка 54
- Повернув ее стороной со знаком вверх вставьте батарейку типа таблетка в гнездо для батарейки на системной плате 54
- Предупреждение 54
- С помощью пластмассовой палочки аккуратно подденьте батарейку типа таблетка и извлеките ее из гнезда для батарейки на системной плате 54
- Действия после завершения операции 55
- Дисплей в сборе 57
- Извлеките аккумулятор см раздел извлечение аккумулятора на стр 19 57
- Извлеките динамики см раздел извлечение динамиков на стр 21 57
- Предварительные условия 57
- Предупреждение 57
- Снимите нижнюю крышку см раздел снятие нижней крышки на стр 15 57
- Снимите плату индикатора питания см раздел извлечение платы индикатора питания на стр 17 57
- Снятие дисплея в сборе 58
- Отключите кабели мини платы от разъемов мини платы 59
- Приподнимите защелку разъема затем потяните за язычок и отсоедините кабель сенсорной панели от разъема на системной плате 59
- Выверните винты которыми дисплей в сборе крепится к упору для рук в сборе 60
- Снимите кабели мини карты с направляющих 60
- Установка дисплея в сборе 61
- Действия после завершения операции 62
- Клавиатура 63
- Предварительные условия 63
- Предупреждение 63
- Выверните винт которым крепится зажим мини платы 64
- Выверните винты которыми клавиатура крепится к упору для рук в сборе 64
- Извлечение клавиатуры 64
- Снимите зажим мини платы с упора для рук в сборе 64
- Снимите клавиатуру с упора для рук в сборе 64
- Действия после завершения операции 65
- Замена клавиатуры 65
- Предварительные условия 67
- Предупреждение 67
- Упор для рук в сборе 67
- Вверните обратно винты которыми упор для рук в сборе крепится к дисплею в сборе 68
- Вставьте и поместите на место упор для рук в сборе на дисплей в сборе 68
- Выверните винты которыми дисплей в сборе крепится к упору для рук в сборе 68
- Нажмите на крепежные петли дисплея и убедитесь в том что отверстия для винтов на дисплее совмещены с отверстиями для винтов упора для рук в сборе 68
- Осторожно поднимите упор для рук в сборе на 90 градусов затем снимите упор для рук в сборе с дисплея в сборе 68
- Предупреждение 68
- Снятие упора для рук в сборе 68
- Установка упора для рук в сборе 68
- Действия после завершения операции 69
Похожие устройства
- Planet WPG-120 Инструкция по эксплуатации
- Ariston LDF 123147 X Инструкция по эксплуатации
- Acer M3-581TG-72636G25Mnkk Инструкция по эксплуатации
- Planet ANT-FP9 Инструкция по эксплуатации
- Ariston LSF 9357 X Инструкция по эксплуатации
- Planet ANT-OM5A Инструкция по эксплуатации
- Sony SVT-1111M1R/S Silver Инструкция по эксплуатации
- Ariston LBF 517 Инструкция по эксплуатации
- Planet WBT-1000 Инструкция по эксплуатации
- Sony SVT-1311M1R/S Silver Инструкция по эксплуатации
- Ariston QUADRIO 4D B/HA Инструкция по эксплуатации
- Planet ANT-FP18 Инструкция по эксплуатации
- Compaq Presario CQ57-401ER Bra Инструкция по эксплуатации
- Ariston QUADRIO E4D AA X C Инструкция по эксплуатации
- Planet ANT-FP18A Инструкция по эксплуатации
- Toshiba Satellite C850-BPK Инструкция по эксплуатации
- Ariston QUADRIO E4D AA B C Инструкция по эксплуатации
- Planet ANT-OM5 Инструкция по эксплуатации
- Toshiba Satellite C660D-A2K Инструкция по эксплуатации
- Ariston QUADRIO E4D AA SB C Инструкция по эксплуатации
