12
12

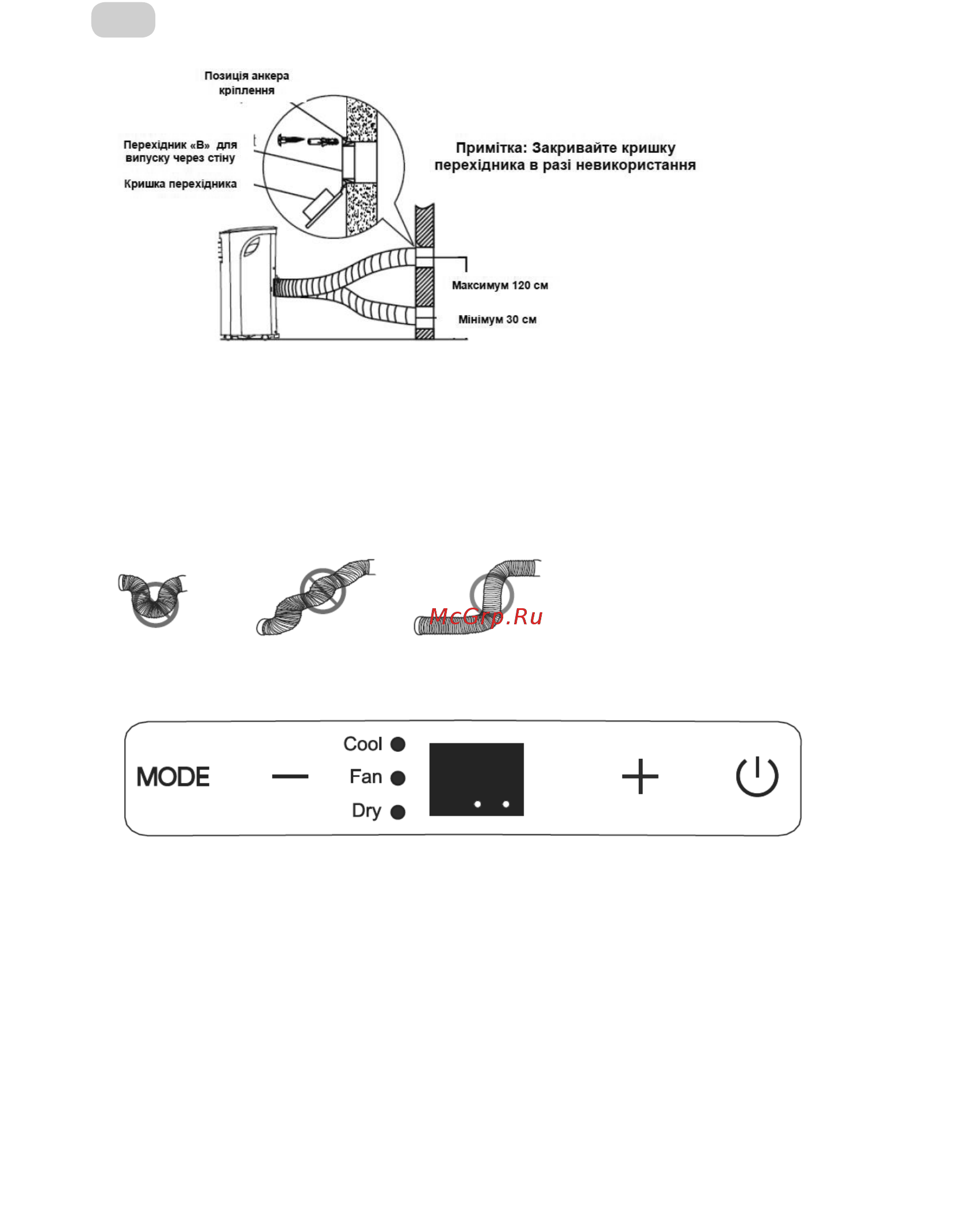

Примітка. Якщо отвір не використовується, закрийте його кришкою перехідника.
Примітка. Для забезпечення належного функціонування, НЕ витягуйте та не згинайте рукав.
Для правильної роботи випускної системи перевірте, щоб навколо отвору випускного рукава
(на відстані 500 мм) не було перешкод.
Всі ілюстрації в цьому посібнику призначені лише для пояснення. Ваш кондиціонер може
дещо відрізнятися. Фактична модель має перевагу.
Р
ОБОТА
Кнопка РЕЖИМ (MODE)
Цією кнопкою вибирається режим роботи. Кожного разу, коли ви натискаєте кнопку,
вибирається режим роботи в наступній послідовності: ОХОЛОДЖЕННЯ (COOL),
ВЕНТИЛЯЦІЯ (FAN) та ОСУШЕННЯ (DRY). Вибір режиму підсвічується світловим
індикатором.
ПРИМІТКА. На вищезазначених режимах роботи пристрій автоматично регулює швидкість
вентилятора. Встановлювати швидкість вентилятора можна лише в режимах
ОХОЛОДЖЕННЯ та ВЕНТИЛЯЦІЯ за допомогою пульта дистанційного керування.
Кнопки вгору (+) та вниз (-)
Використовуються для регулювання (збільшення / зменшення) температури з кроком
в 1 °C /
2°F(або 1°F) в діапазоні від 17 °C /62°F до 30 ° C /88 °F (або 86 °F).
