Подключение к интерфейсам
13
1
Подключение к интерфейсу IEEE 1284
Подключение интерфейсного кабеля IEEE 1284 к интерфейсной плате
IEEE 1284.
A Убедитесь, что выключатель основного питания отключен.
Если выключатель основного питания включен, выключите его.
B Отключите выключатель основного питания хост-компьютера.

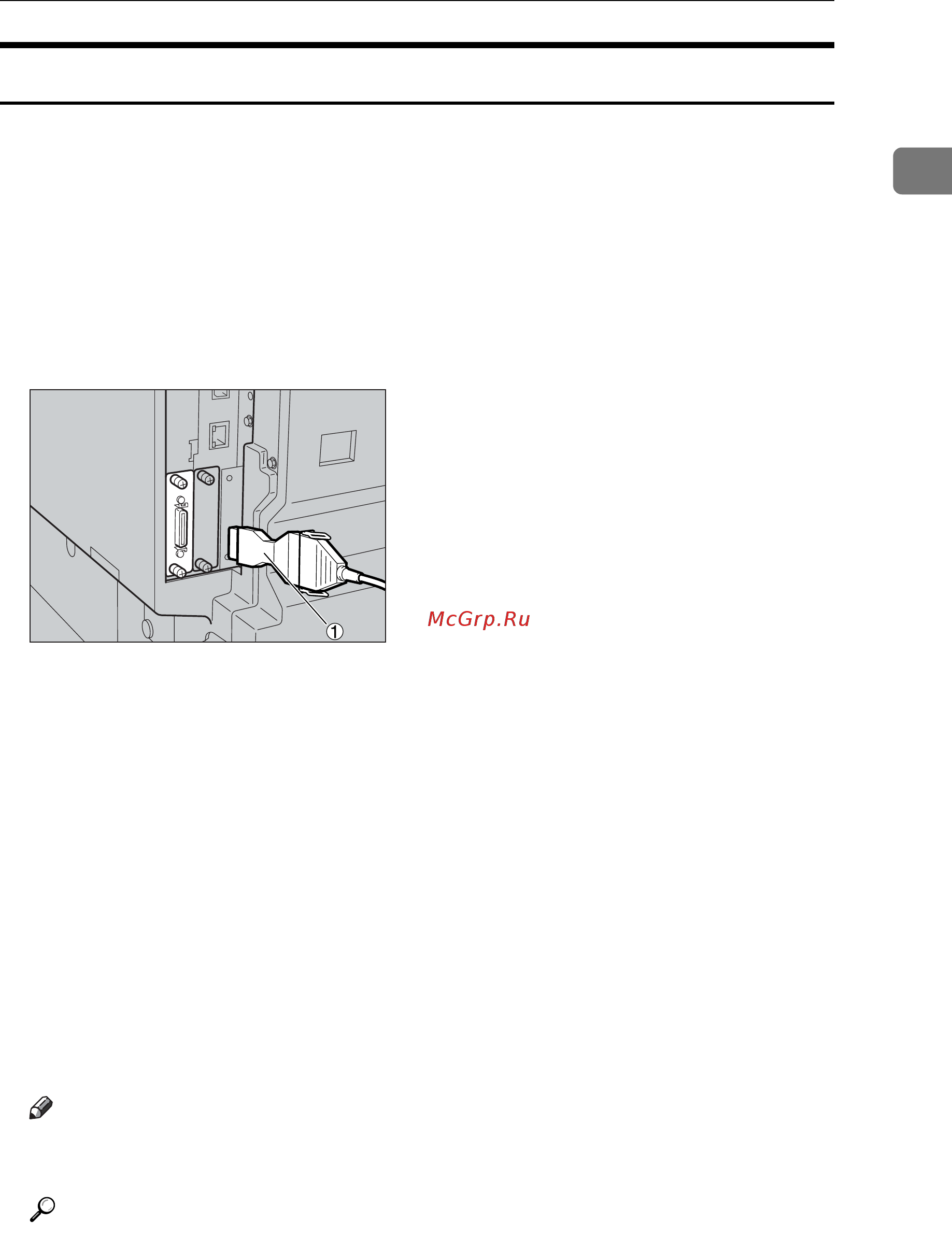

C Подключите интерфейсный кабель IEEE 1284 к интерфейсному
порту IEEE 1284.
Используйте переходный разъем (1), поставляемый с интерфейсной
платой IEEE 1284.
D Подключите другой коней кабеля к интерфейсному разъему
хост-компьютера.
Проверьте соединение разъема с компьютером. Подсоединяйте
кабель плотно.
E Включите основной выключатель питания аппарата.
F Включите хост-компьютер.
В операционных системах Windows 95/98/Me/2000/XP и Windows
Server 2003 при включении компьютера может появиться экран
установки драйвера принтера. В этом случае нажмите кнопку [Отмена]
на экране.
Примечание
❒
Подробные сведения об установке драйвера принтера приведены
в Руководстве по Печати.
Ссылки
О данном аппарате
Руководство по Печати
ARG007S
