2
RS
! Важно сохранить данное руководство для его
последующих консультаций. В случае продажи,
передачи или переезда проверьте, чтобы данное
руководство сопровождало изделие.
! Внимательно прочитайте инструкции: в них
содержатся важные сведения об установке,
эксплуатации
и безопасности изделия.
! Установка изделия производится в соответствии
с данными инструкциями квалифицированными
специалистами.
! Любая операция по регуляции или
техническому
обслуживанию должна производиться только
после отсоединения кухонной плиты от сети
электропитания
.

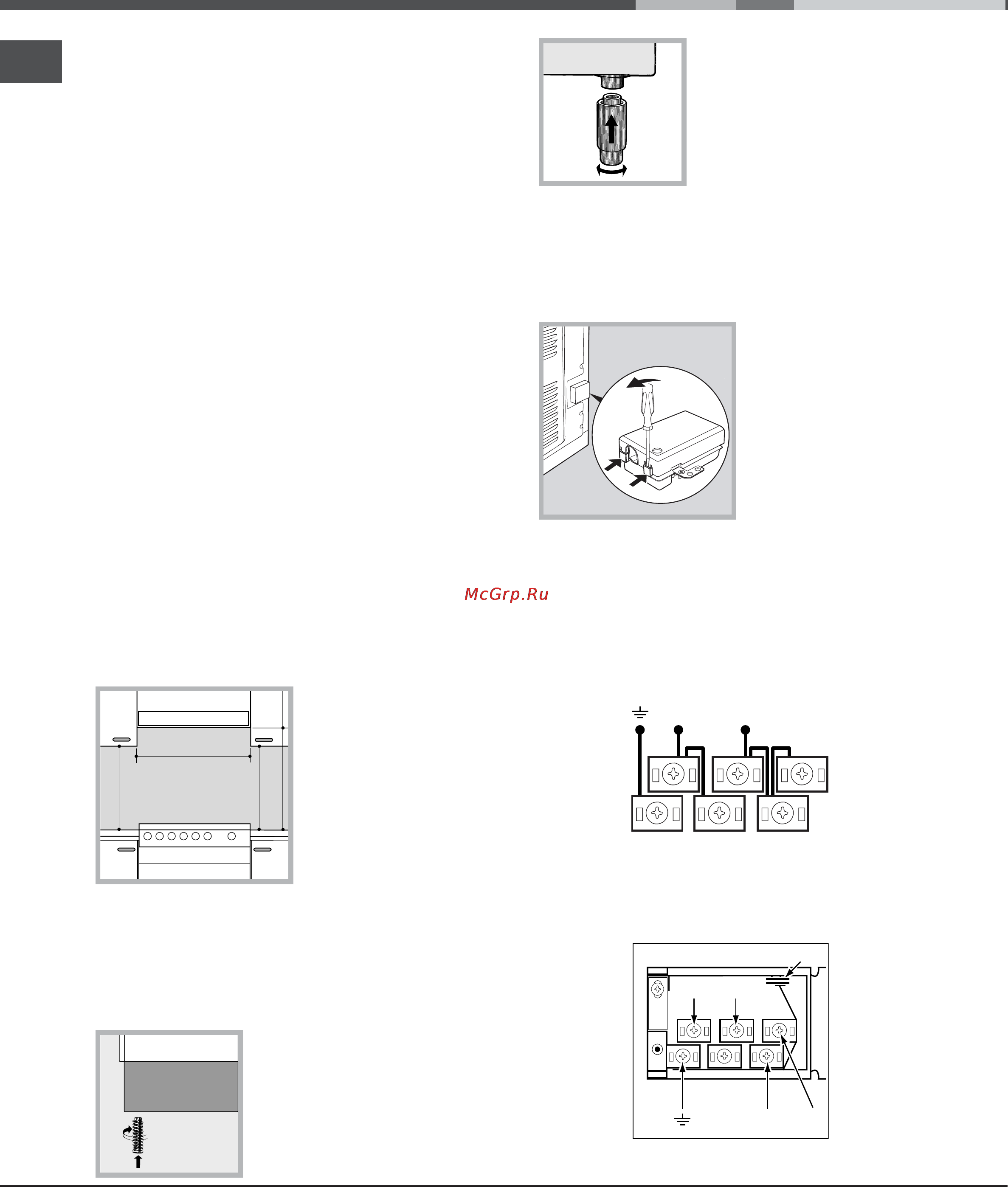

Расположение
и
нивелировка
! Изделие может быть установлено рядом с
кухонными элементами, высота которых не
превышает поверхность варочной панели.
! Проверьте, чтобы стена, к к оторой прилегает
задняя часть изделия, была из невозгораемого
материала и устойчивой к теплу (Т 90°C).
Правильный порядок монтажа:
• изделие может быть установлено на кухне, в
столовой или в однокомнатной квартире (не в
ванной
комнате);
• если варочная панель кухонной плиты выше
кухонных элементов, необходимо отодвинуть их
от плиты на расстояние не менее 600 мм.
• если кухонная плита устанавливается под
навесным шкафом, он должен располагаться на
высоте не менее 420
мм от поверхности
варочной панели.
Это расстояние должно
быть 700мм, если
навесные шкафы
выполнены из
возгораемого материала
(см. рисунок);
• не заправляйте
занавески за кухонную
плиту и не приближайт е их на расстояние меньше
200 мм.
• возможная кухонная вытяжка должна быть
установлена в соответствии с инструкциями,
приведенными в техническом руководстве к
вытяжке.
Нивелировка
При необходимости
выровнять изделие вкрутите
в специальные отверстия по
углам в основании кухонной
плиты прилагающиеся
нивелировочные ножки (см.
рисунок).
Прилагающиеся ножки*
вставляются под основание
кухонной плиты.
Эл ектрическое подключение
Подсоединение сетевого шнура
Порядок открывания зажимной коробки:
• При помощи отвертки приподнимите боковые
шпонки крышки зажимной коробки;
• Потяните и откройте
крышку зажимной
коробки.
Подсоедините сетевой шнур следующим образом:
• отвинтите винт кабельного зажима и винты
контактов
! фабричная установка перемычек соответствует
монофазному соединению 230 В (см. схему).
• для осуществления электрических соединений,
показанных на схемах, используйте
две
перемычки, расположенные внутри
соединительной коробки (см. схему - ссылка
“P”).
Монтаж
HOOD
420
Min.
min.
650
mm. with hood
min.
700
mm. without hood
mm.
600
Min. mm.
420
Min. mm.
*
Имеется только в некоторых моделях.
N
L2
L1
L3
P
NL
230V ~
1
3
2
4
5
Рекомендуем прочистить духовой шкаф
перед началом его эксплуатации, следуя
инструкциям, приведенным в параграфе
«Обслуживание и уход».
H05RR-F/ 3x4 CEI-UNEL 35363
H05VV-F/ 3x4 CEI-UNEL 35746
