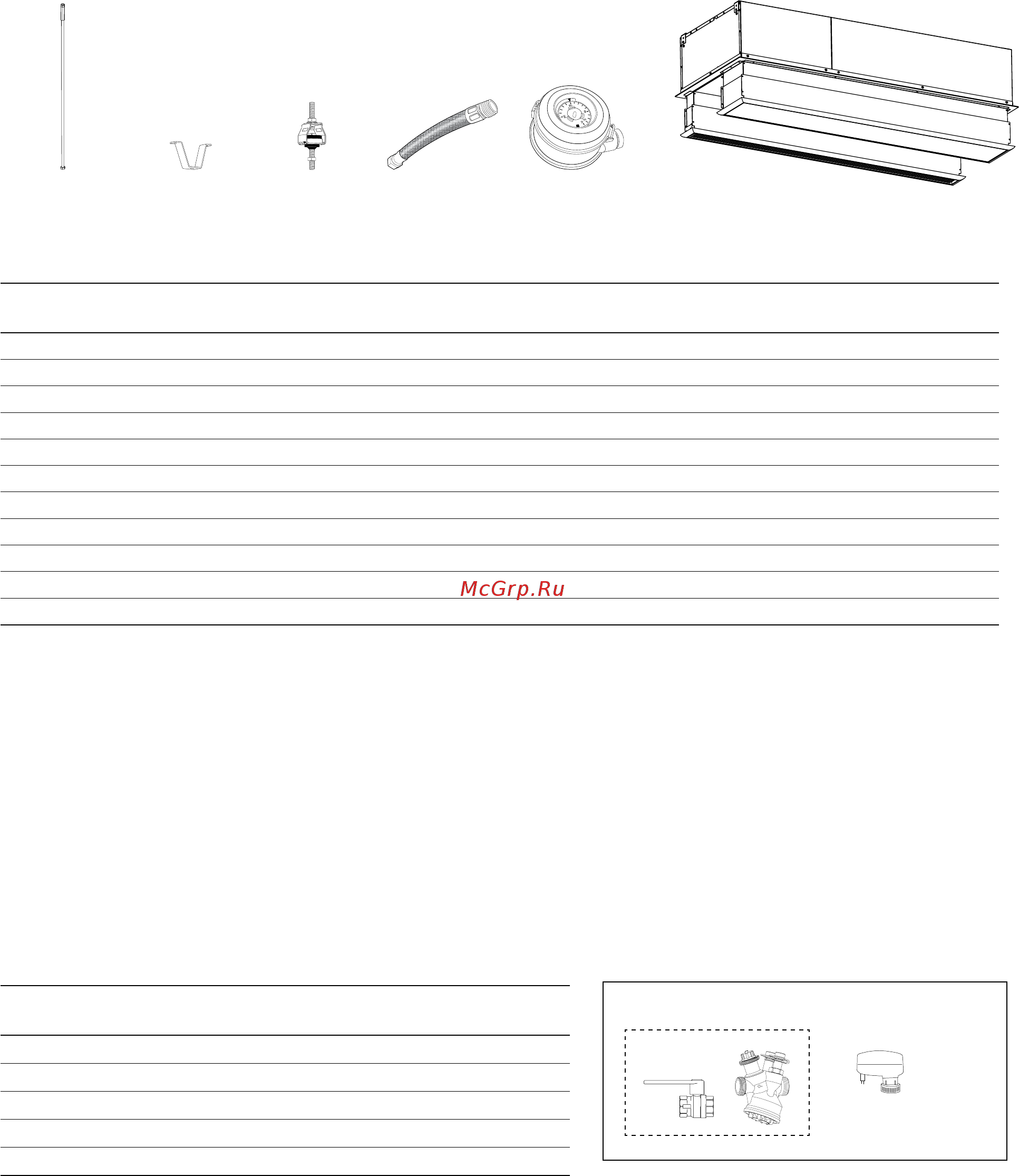

Arden 3500
6
Accessories
Item
number
Type Consists
of
Dimensions
18056 PA34TR15* ARFEC3510/3515 4 pcs L: 1 m
18057 PA34TR20* ARFEC3520 6 pcs L: 1 m
18059 PA34CB15* ARFEC3510/3515 4 pcs
18060 PA34CB20* ARFEC3520 6 pcs
18065 PA34VD15* ARFEC3510/3515 4 pcs
18066 PA34VD20* ARFEC3520 6 pcs
237568 FH1020 ARFEC3500W 2 pcs L: 1 m
17597 DTV200S* ARFEC3500W
19070 AR35XTT10* ARFEC3510 H: 130-210 mm
19071 AR35XTT15* ARFEC3515 H: 130-210 mm
19072 AR35XTT20* ARFEC3520 H: 130-210 mm
PA34CBPA34TR PA34VD FH1020 AR35XTT
*) See separate manual.
SDM
VKF
VPFC
Valve systems
Item
number
Type Connection Flow range
[l/s]
238293
VPFC15LF DN15 0,012-0,068
238294
VPFC15NF DN15 0,024-0,13
238295
VPFC20 DN20 0,058-0,32
238296
VPFC25 DN25 0,10-0,60
238297
VPFC32 DN32 0,22-1,03
See separate manual.
DTV200S
