REYQ8+10M8W1B + REYQ12~16M8W1BA
Система кондиционирования VRVII
4PW35769-1A
Инструкция по монтажу
6
Рекомендации по выбору труб для ответвлений
Если общая эквивалентная длина трубопровода составляет
≥90 м, не забудьте увеличить размер труб основного
трубопровода жидкого хладагента. Не расширяйте трубы
основных трубопроводов отвода и всасывания.

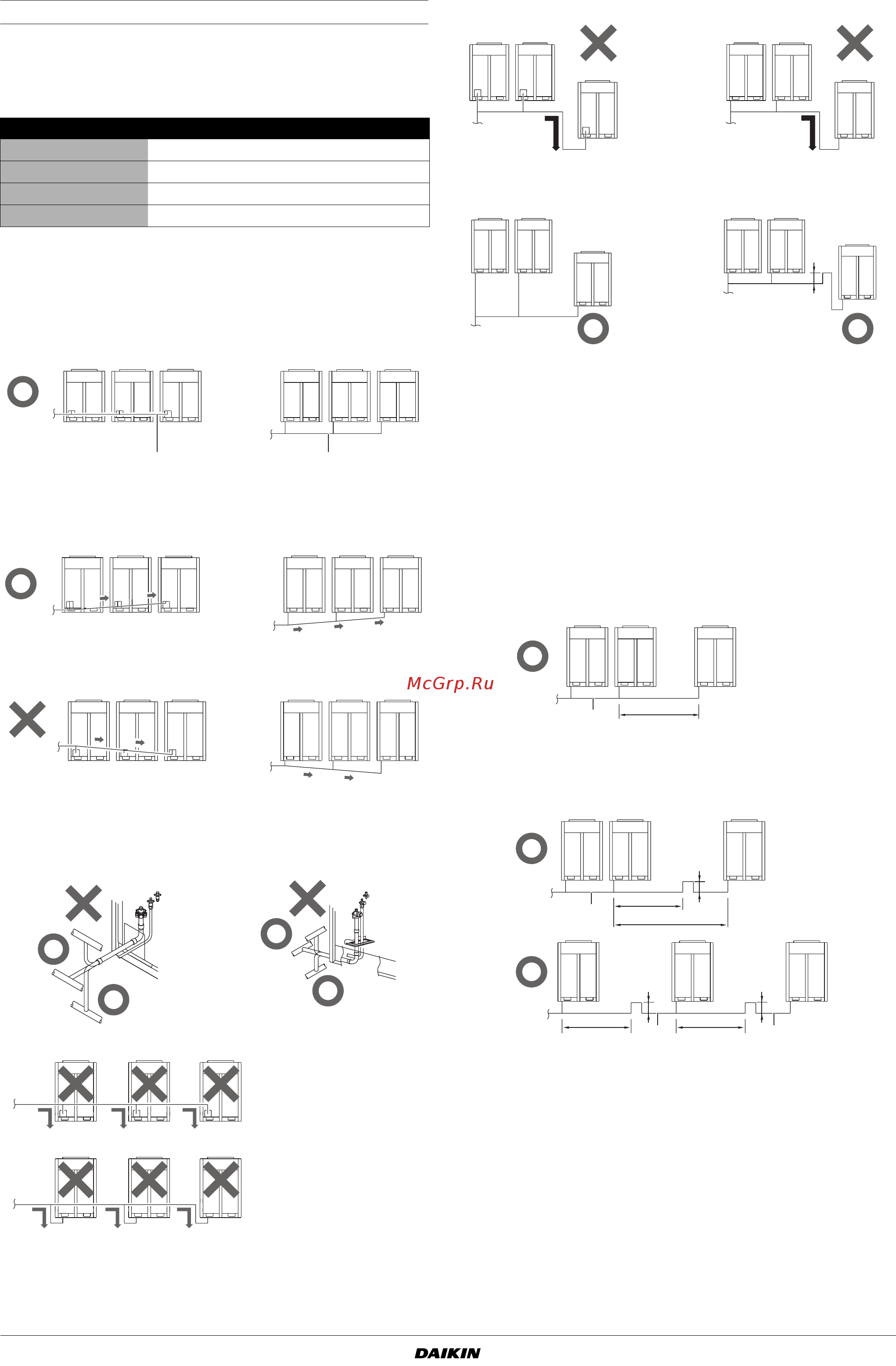

Меры предосторожности при установке нескольких
наружных блоков
1. Трубы, проходящие между наружными блоками, должны быть
проложены ровно или с небольшим смещением вверх во
избежание задержки в них масла.
Вариант 1
Вариант 2
Недопустимый вариант: изменение варианта 1 или 2
2. Во избежание задержек масла со стороны остановившегося
блока всегда подсоединяйте запорный вентиль и трубы между
наружными блоками как показано на рисунке А и рисунке В.
Недопустимый вариант
Изменение варианта 1 или 2
Измените как показано на рисунке ниже
3. Если длина трубопровода между наборами труб, соединяющих
наружные блоки, или самими наружными блоками превышает
2 м, создайте в трубопроводе газообразного хладагента
в пределах 2 м от набора подъем в 200 мм и более.
■ Если ≤2 м
■ Если ≥2 м
[Трубопровод жидкого хладагента]
REYQ8+10 Ø9,5 ➞ Ø12,7
REYQ12~16 Ø12,7 ➞ Ø15,9
REYQ18~24 Ø15,9 ➞ Ø19,1
REYQ26~48 Ø19,1 ➞ Ø22,2
1
2
2
1
1 К внутреннему блоку
2 Трубы между наружными блоками
1
1
1 К внутреннему блоку
1
1
1 К внутреннему блоку
A
B
B
A
1
1
222
222
A Блок А
B Блок В
C Блок C
X Не допускается
O Допускается
1 К внутреннему блоку
2 Масло собирается со стороны остановившегося блока
3 Масло собирается со стороны наружного блока С,
когда система останавливается.
1 К внутреннему блоку
2 Трубы между наружными блоками
1 К внутреннему блоку
2 Трубы между наружными блоками
11
AB
C C
AB
33
1
1
≥200 mm
1
≤2 m
2
1
1
2
2 2
≤2 m
≤2 m ≤2 m
≥2 m
≥200 mm
≥200 mm
≥200 mm
