Daikin RXYQ12PAY6 [9/24] Проверка и перемещение изделия

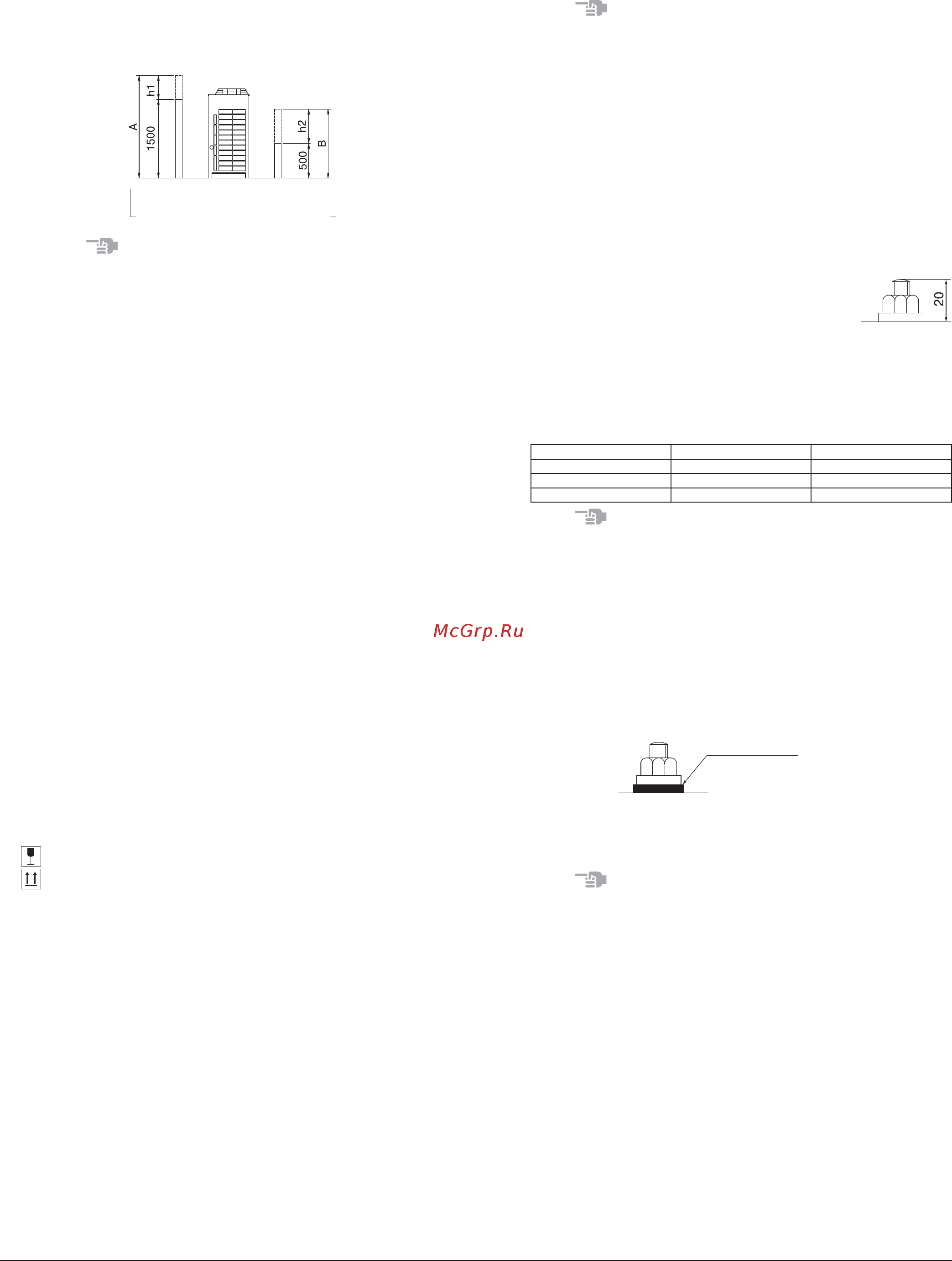

Для схем 1 и 2 на рис. 3:

 Высота стены с передней стороны блока не должна превышать 1500 мм.

 Высота стены со стороны забора воздуха не должна превышать 500 мм.

 Высота стен по боковым сторонам не ограничена.

 Если высота стен превышает указанные значения, вычислите значения

величин h1 и h2 (показаны на рисунке ниже) и увеличьте свободное про-

странство для технического обслуживания с передней стороны блока на

величину h1 / 2, а свободное пространство со стороны забора возду-

ха – на h2 / 2 .

h1=A(Фактическая высота)-1500

h2=B(Фактическая высота)-500

Передняя сторона

Сторона забора воздуха

Примечания

1. Инверторный кондиционер может вызвать помехи для АМ-

радиосигнала. Выбирайте места размещения главного кондиционера и

прокладки электрических кабелей с соблюдением необходимой дистан-

ции от стереоаппаратуры, персональных компьютеров и т.д.

В местах со слабым сигналом обеспечьте расстояние не менее 3 метров

для пультов дистанционного управления внутренними блоками, распо-

лагайте кабели питания и соединительные кабели в заземленных ка-

бельных каналах.

(См. рис.4)

1. Внутренний блок

2. Групповой выключатель, автоматический размыкатель

3. Пульт дистанционного управления

4. Переключатель режимов «ОХЛАЖДЕНИЕ/НАГРЕВ»

5. Персональный компьютер или радиоприемник

2. При установке блока в местах возможных сильных снегопадов примите

следующие меры:

 Убедитесь, что основание расположено достаточно высоко, чтобы

не допустить забивания снегом воздухозаборных отверстий.

 Во избежание скопления снега на ребрах снимите решетку заднего

воздухозаборного отверстия.

3. Если вытекающий конденсат может попасть на ступени лестницы или

оказаться на пути прохода людей, примите защитные меры, установив

центральный дренажный поддон (продается отдельно).

4. Сам по себе хладагент R410A нетоксичен, не горит и безопасен. Тем не

менее, в случае утечки хладагента его концентрация может превысить

допустимые пределы, что определяется размерами помещения. Поэто-

му следует принять необходимые меры по предотвращению утечек. Бо-

лее полная информация приведена в разделе «14. МЕРЫ ПО

ПРЕДОТВРАЩЕНИЮ УТЕЧЕК ХЛАДАГЕНТА».

4 ПРОВЕРКА И ПЕРЕМЕЩЕНИЕ ИЗДЕЛИЯ

 При доставке устройства следует проверить целостность упаковки. В

случае обнаружения каких-либо повреждений следует незамедлитель-

но сообщить о них агенту по претензиям транспортной компании.

 При перемещении устройства следует принять во внимание следую-

щее:

1. Условные обозначения:

(хрупкое содержимое, обращаться с осторожностью);

(держать изделие в вертикальном положении во избежание повреж-

дения компрессора).

2. Спланировать маршрут транспортировки.

3. При использовании вилочного погрузчика вводить лапы в большие от-

верстия в нижней части блока (см. рис. 5).

4. Во избежание повреждения блока при подвешивании использовать тка-

невые стропы. Учитывая приведенные ниже рекомендации, подвеши-

вайте блок, как показано на рис. 6.

 Используйте прочные стропы, способные выдержать массу блока.

 Используйте 2 ремня длиной не менее 8 м.

 Используйте дополнительные тканевые прокладки в местах контакта

корпуса со стропой, это поможет избежать повреждений.

 Поднимайте блок с учетом расположения его центра тяжести.

5. После установки удалите транспортировочный протектор, надавив на

захват, вставленный в большие отверстия. (См. рис. 6)

(См. рис. 5)

1. Лапа погрузчика

2. Отверстие (большое)

3. Транспортировочный протектор (желтый)

4. Захват протектора

(См. рис. 6)

1. Стропа

2. Панель

3. Отверстие (большое)

4. Отверстие (малое)

5. Проденьте стропу через большое отверстие (для модели 5 HP)

Примечание

При использовании погрузчика для транспортировки блока с антикорро-

зионным покрытием обмотайте лапы погрузчика тканью во избежание по-

вреждения покрытия нижней части рамы и последующей коррозии.

5 РАЗМЕЩЕНИЕ УСТРОЙСТВА

 Во избежание появления вибраций и шума устройство следует устанавли-

вать на достаточно прочной горизонтальной поверхности. (См. рис. 7)

 Основание должно быть шире, чем ширина опор блока (66 мм) и долж-

но с запасом выдерживать вес блока. (См. рис. 8) При необходимости

использования защитного резинового покрытия следует нанести его на

всю поверхность основания.

 Высота основания от пола должна составлять не менее 150 мм.

 Зафиксируйте блок с помощью 4 фундаментных болтов М12, гаек и

шайб.

 Болты должны быть утоплены на 20 мм.

(См. рис. 7)

1. Для моделей мощностью 8HP и более крепления в

4 точках недостаточно.

Для моделей мощностью 5HP достаточно крепле-

ния в 4 точках.

2. Необходимо для моделей мощностью 8HP и более

3. Центр блока

(См. рис. 8)

1. Место установки фундаментного болта (15: 4 позиции)

2. Глубина блока

3. Ширина опорных стоек

Модель А В

5HP 635 497

8–10HP. 930 792

12, 14, 16, 18HP 1240 1102

Примечания

 Для многомодульной системы существует ряд требований к порядку

подсоединения трубопроводов хладагента при соединении наружных

блоков.

Подробная информация приведена в примечании в разделе «2-1 Ком-

бинации блоков».

 При установке блока на крыше убедитесь, что поверхность крыши до-

статочно прочна. Также следует обеспечить гидроизоляцию.

 Обеспечьте эффективный дренаж поверхности около блока с помощью

установки дренажных желобов вокруг его основания.

Время от времени вода сливается из наружного блока в процессе работы.

 Для крепления блоков с антикоррозионным покрытием используйте

гайки с резиновыми шайбами. При повреждении покрытия в местах кре-

пления гаек антикоррозионный эффект может быть снижен.

Резиновые шайбы

6 ТРУБОПРОВОДЫ ХЛАДАГЕНТА

Примечания

 Монтаж всех наружных трубопроводов должен производиться сертифи-

цированным специалистом в соответствии с нормативами местного и

национального законодательства.

 После монтажа трубопроводов ни в коем случае не открывайте запор-

ный клапан до тех пор, пока не будут выполнены все работы, приведен-

ные в разделах «7. ВНЕШНЯЯ ЭЛЕКТРОПРОВОДКА» и «10. ПРОВЕРКА

ИЗДЕЛИЯ И ПАРАМЕТРОВ УСТАНОВКИ».

 Не используйте флюс при пайке трубопроводов хладагента. Ис-

пользуйте медно-фосфорный твердый припой (BCuP-2: JIS Z

3264/B-Cu93P-710/795: ISO 3677), не требующий применения флюса.

(Флюс чрезвычайно вреден для трубопроводов хладагента. Хлорсодер-

жащий флюс, например, вызывает коррозию труб, а флюс, в состав ко-

торого входит фтор, изменяет свойства холодильного масла.)
