6

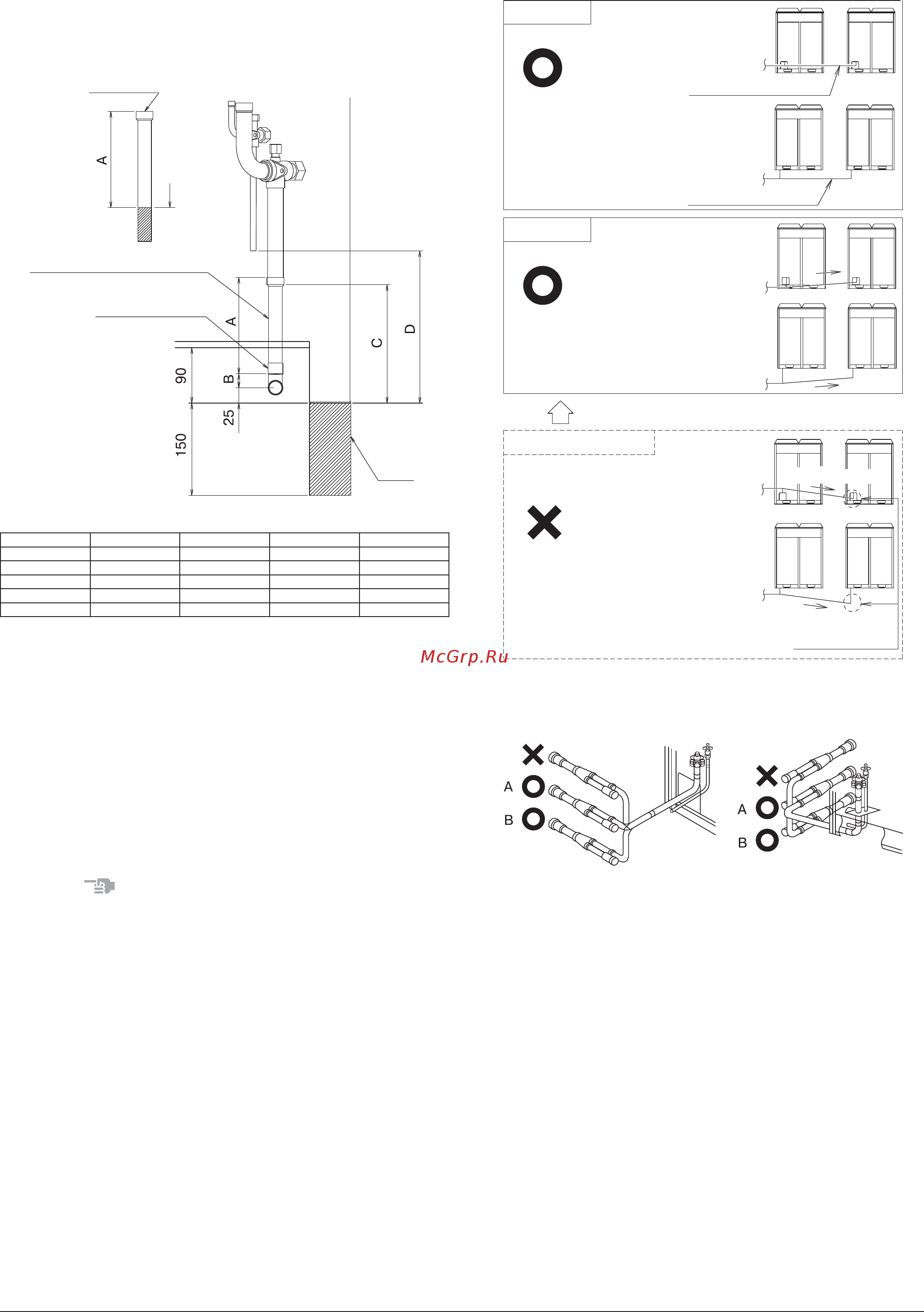

Монтаж дополнительной трубки (2) стороны газа
Только в случае бокового подключения следует обрезать дополнительную
трубку (2) стороны газа, как показано на рисунке ниже.
Дополнительная
трубка стороны
газа (2)
Отрезать
здесь
Дополнительная трубка стороны газа (2)
Трубопровод стороны
газа (наружная часть)
Основание
(мм)
Модель A B C D
5HP 166 16 199 246
8HP 156 17 188 247
10HP 156 23 192 247
12HP 150 29 192 247
14, 16, 18HP. 150 29 192 251
<для многомодульных систем: RXYQ20-54P(E)>
(См. рис. 15)
1. При фронтальном подсоединении
2. При боковом подсоединении (в нижней части)
3. Снимите кожух отсечного клапана.
4. Вскройте пробивное отверстие в нижней части рамы и проложите
трубопровод под ней.
5. Запорный клапан стороны газа
6. Запорный клапан стороны жидкости
7. Отверстие для заправки хладагентом
8. Место пайки
9. Дополнительная трубка стороны жидкости (1)
10. Дополнительная трубка стороны газа (1)
11. Дополнительная трубка стороны газа (2)
12. Дополнительная трубка стороны жидкости (2)
13. Пробивное отверстие
14. Вскрыть пробивное отверстие
Примечание
<Подсоединение трубопровода хладагента>
При подсоединении трубопровода на месте установки устройства ис-
пользуйте дополнительные трубки.
Убедитесь, что существующий на месте установки трубопровод не со-
прикасается с другими трубопроводами или боковыми панелями блока.
<Многомодульные системы>
Модель 5НР не может использоваться в качестве независимой единицы
в многомодульной системе.
Для прокладки трубопроводов между наружными блоками необходимо
использовать комплект трубопроводов для наружных блоков многомо-
дульных систем (продается отдельно).
Для выполнения этих работ обратитесь к руководству по монтажу, по-
ставляемому вместе с комплектом.
4. Соблюдайте меры предосторожности при прокладке трубопроводов
между наружными блоками (в многомодульных системах).
Для прокладки трубопроводов между наружными блоками необходимо
использовать комплект трубопроводов для наружных блоков многомо-
дульных систем (продается отдельно). Приступая к работе, принимай-
те во внимание ограничения, приведенные в данном разделе, а также в
пункте «5. Монтаж разветвлений трубопровода хладагента». Всегда об-
ращайте к руководству по установке, поставляемому с комплектом.
(1) Соединяющие наружные блоки трубопроводы должны располагать-
ся горизонтально (Схема 1) либо с небольшим подъемом (Схема 2).
В противном случае в трубопроводы может попасть масло.
Схема 1
Схема 2
Горизонтальное расположение
Размещение с подъемом
Фронтальное подсоединение
Фронтальное подсоединение
к внутреннему блоку
к внутреннему блоку
Трубопровод между
наружными блоками
Боковое (нижнее) подсоединение
Боковое (нижнее) подсоединение
к внутреннему блоку
к внутреннему блоку
Трубопровод между наружными блоками
Изменить на схему 1 или 2
Неправильная схема
Размещение с уклоном вниз
Фронтальное
подсоединение
к внутреннему блоку
Уклон вниз
Боковое (нижнее) подсоединение
к внутреннему блоку
Уклон вниз
Масло остается в трубопроводе
(2) Во избежание скопления масла в останавливающемся блоке всег-
да устанавливайте запорный клапан и прокладывайте трубопроводы
между наружными блоками, как показано на рисунках А или В.
Фронтальное
подсоединение
Боковое (нижнее)
подсоединение
