7

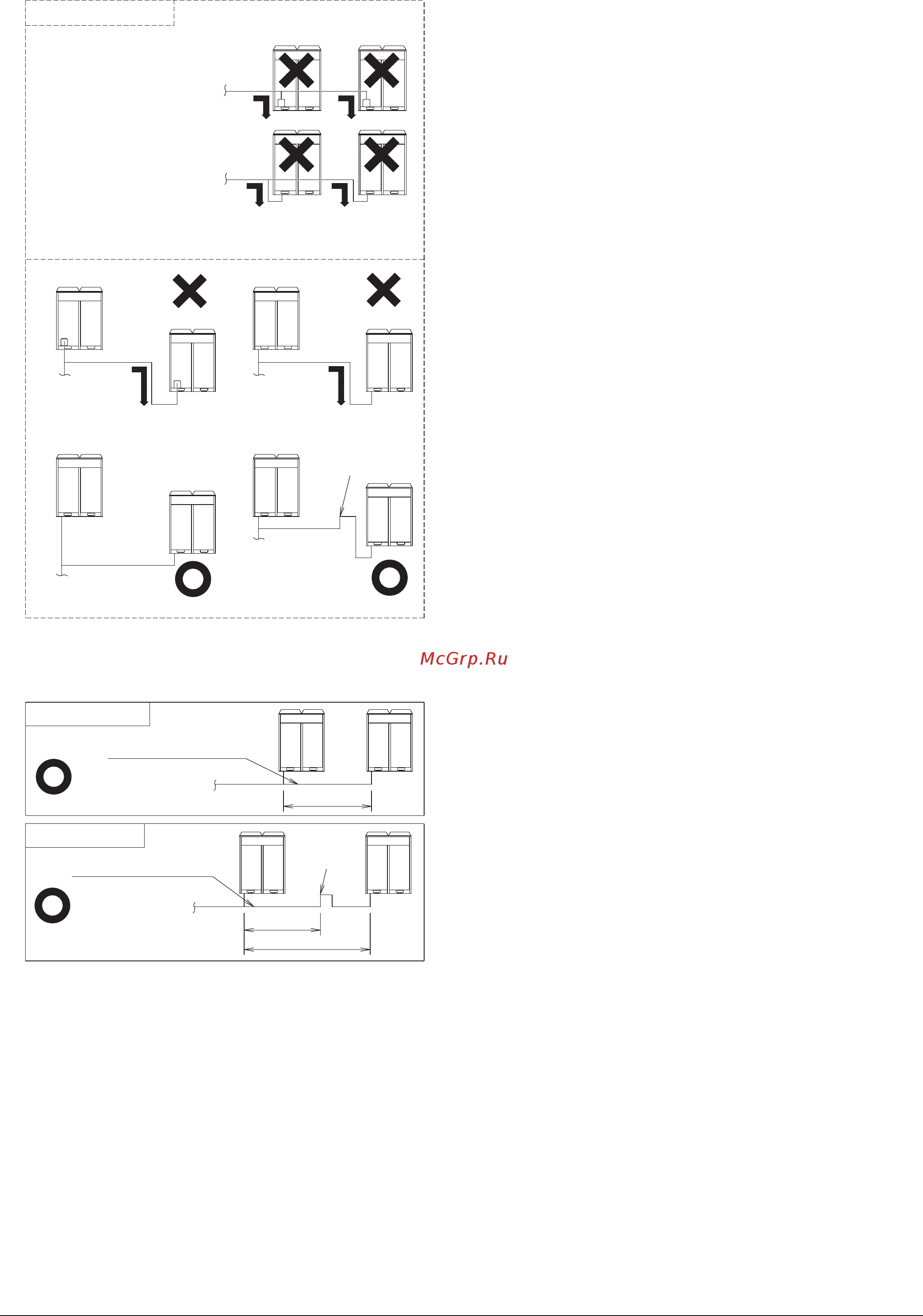

Неправильная схема
Фронтальное подсоединение
к внутреннему блоку
Боковое (нижнее) подсоединение
к внутреннему блоку
Масло остается в останавливающемся наружном блоке
Изменить на схему 1 или 2
Блок А
к внутреннему блоку
Блок В
Блок А
Блок В
Высота возвышения:
не менее 200 мм
к внутреннему блоку
к внутреннему блоку
После остановки системы масло остается в наружном блоке В.
Измените схему, как показано на рисунке ниже.
(3) Если длина трубопровода между наружными блоками превышает 2 м,
следует предусмотреть подъем трубопровода стороны газа на высоту
не менее 200 мм, на расстоянии около 2 м от разветвителя.
менее 2 м
2 м и более
Газовый трубопровод
наружного блока
к внутреннему блоку
менее 2 м
Газовый трубопровод
наружного блока
к внутреннему блоку
Высота возвы-
шения: не менее
200 мм
менее 2 м
2 м и более
5. Монтаж разветвлений трубопровода хладагента
При монтаже комплекта разветвителей трубопровода хладагента учи-
тывайте приведенные ниже требования, а также указания, имеющиеся в
руководстве по монтажу разветвителей.
(Неправильная установка может привести к выходу из строя или полом-
ке наружного блока).
<REFNET-разветвитель>
REFNET-разветвитель следует устанавливать либо горизонтально, либо
вертикально.
(См. рис. 16)
1. Горизонтальная поверхность
2. 30° или меньше
3. Горизонтально
4. Вертикально
<REFNET-коллектор>
REFNET-коллектор следует устанавливать горизонтально.
(См. рис. 17)
1. Горизонтальная поверхность
<Комплект разветвителей для наружных блоков многомодульных систем>
Устанавливайте разветвитель горизонтально, предупреждающей на-
клейкой вверх. Отклонение не должно превышать 15°. (См. рис. 18-1)
Не устанавливайте разветвитель вертикально. (См. рис. 18-2)
Следует оставить свободными не менее 500 мм прямой трубы до ме-
ста разветвления. Участок трубы 500 мм можно оставить, подсоединив
к разветвителю не менее 120 мм прямого отрезка существующего тру-
бопровода.
(См. рис. 18-3)
(См. рис. 18)
1. Предупреждающая наклейка
2. Горизонтальная поверхность
3. Не более 15°
4. Основание
5. Существующий трубопровод (длиной не менее 120 мм)
6. Прямой участок длиной не менее 500 мм
