Faber Cocktail XS BKA55 [8/14] Выпуск воздуха фильтрующей вытяжки

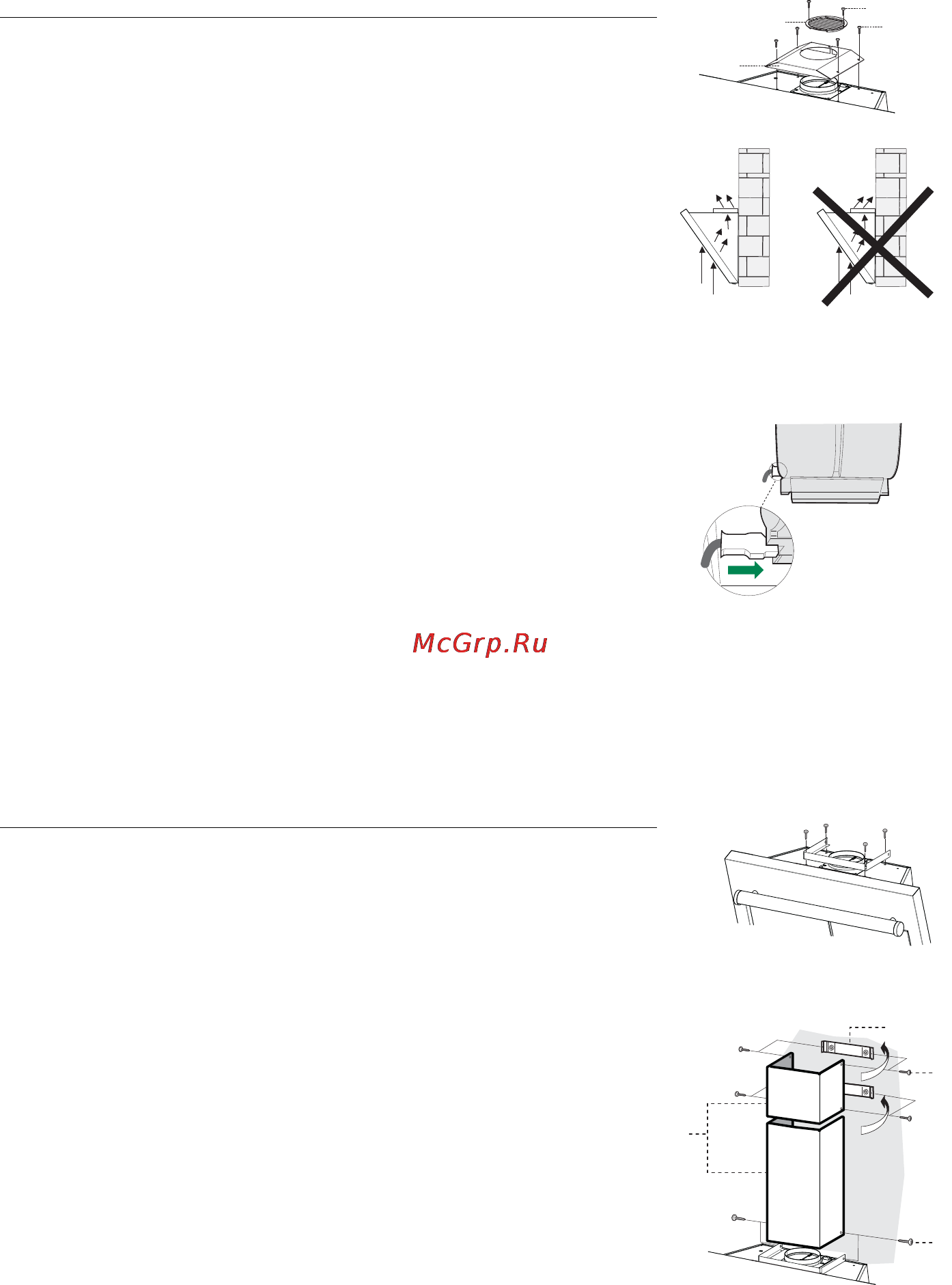

Выпуск воздуха фильтрующей вытяжки

Для установки фильтрующей модификации вытяжки необ-

ходимо приобрести дополнительный комплект патрона на

активном угле.

• Привинтить фильтрующую крышку к выпускному отвер-

стию воздуха четырьмя винтами 12c (2,9 x 6,5).

• Закрепить регулируемую решетку 8 на выпускном отвер-

стии отработанного воздуха 2 входящими в комплект вин-

тами 12d (2,9 x 9,5).

12c

12d

ЭЛЕКТРИЧЕСКОЕ ПОДКЛЮЧЕНИЕ

• Соединить вытяжку с сетевым напряжением, установив

двухполюсный выключатель с разведением контактов не

менее 3 мм.

• Снять противожировые фильтры (смотри раздел “Уход”)

и проверить правильность положения разъема питающего

кабеля в розетке вытяжки

Установка дымохода

Дымоход может быть установлен, только когда подключена

вытяжка во всасывающей модификации.

• Прикрепить уголок 15 к корпусу вытяжки входящими в

комплект винтами 12d (2,9 x 9,5).

Верхняя часть дымохода

• Слегка развести две боковые кромки дымохода, зацепить

их за скобы 7.2.1 и вновь свести их до упора.

• Закрепить дымоход сбоку 4 входящими в комплект винта-

ми 12c (2,9 x 6,5).

Нижняя часть дымохода

• Слегка развести две боковые кромки дымохода, зацепить

их между верхней частью дымохода и стеной и вновь све-

сти их до упора.

• Закрепить нижнюю часть дымохода сбоку к корпусу вы-

тяжки входящими в комплект 2 винтами 12c (2,9 x 6,5).

12c

2.1

2.2

7.2.1

12c
