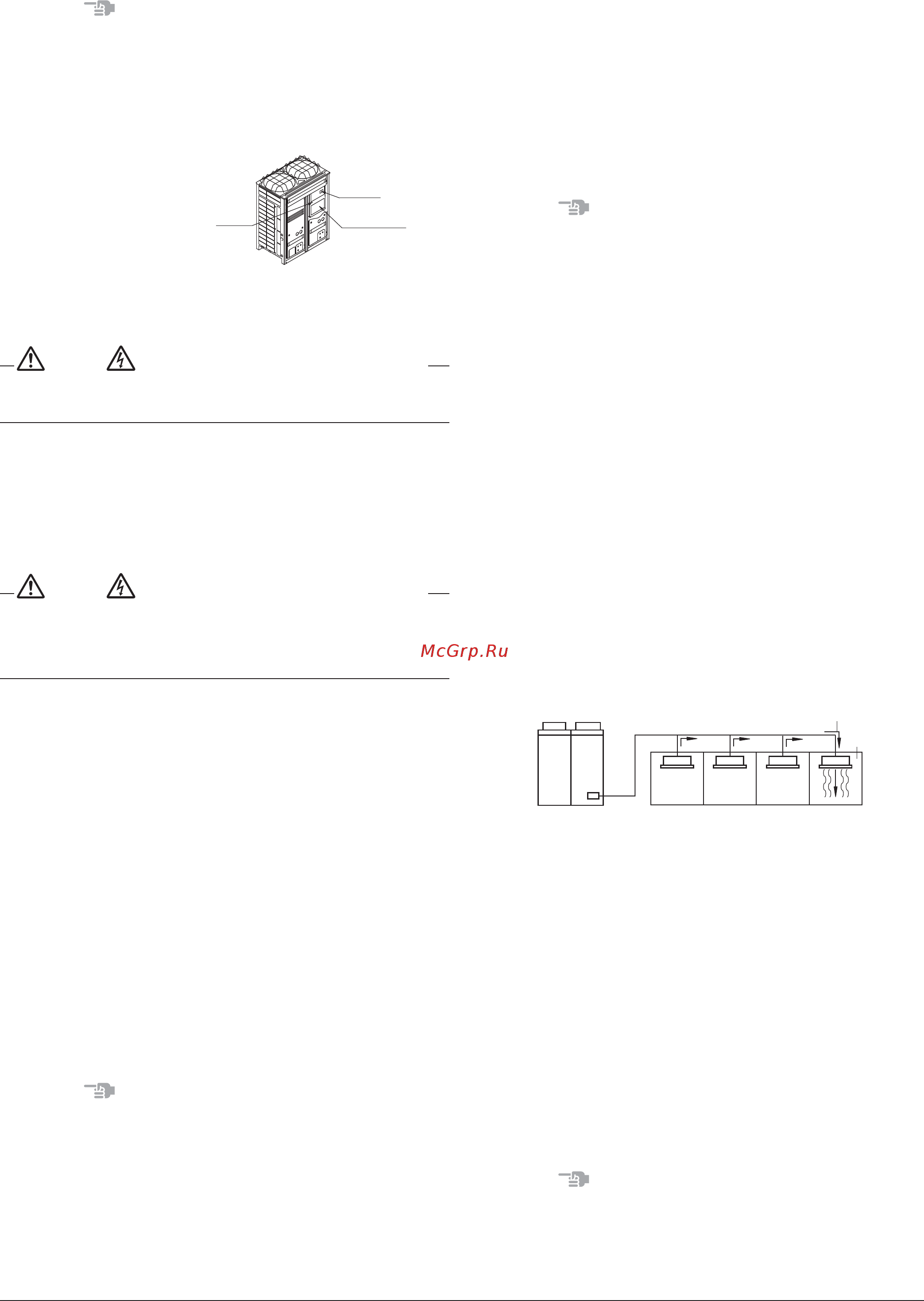

12. НАСТРОЙКИ НА МЕСТЕ УСТАНОВКИ

Примечание

Для многомодульной системы все настройки на месте установки должны

производиться на главном блоке. Настройки, проведенные на подчиненных

блоках, не повлияют на состояние системы.

Наружный блок, к которому подключен соединительный кабель внутренне-

го блока, является главным блоком. Все остальные блоки являются подчи-

ненными.

12-1 Настройки на месте установки при выключенном

питании

Если к наружному блоку

подключен переключатель

«ОХЛАЖДЕНИЕ/НАГРЕВ»

(см. раздел «7. ВНЕШ-

НЯЯ ЭЛЕКТРОПРОВОД-

КА»), установите микропе-

реключатель (DS1) на пла-

те управления наружного

блока в положение «ON»

[Включено] (по умолчанию он установлен в положение «OFF» [Выключено]).

Расположение микропереключателя (DS1) указано на наклейке «Service

Precautions» (см. рис. справа), расположенной на крышке распределитель-

ной коробки.

ОПАСНО Опасность поражения электрическим током

Никогда не выполняйте эти работы при включенном питании.

Существует большой риск поражения электрическим током при контакте с

находящимися под напряжением электрическими компонентами.

12-2 Настройки на месте установки при включенном

питании

Произведите необходимые настройки системы на месте установки при по-

мощи кнопок BS1 – BS5 на плате управления наружного блока (А1Р).

Расположение кнопок и подробная информация о настройках на месте

установки приведены на наклейке [Service Precautions], расположенной на

крышке распределительной коробки.

Запишите произведенные установки на этикетке «REQUEST FOR THE

INDICATION».

ОПАСНО Опасность поражения электрическим током

Используйте изолированный штырь для нажатия кнопок через сервисное

отверстие распределительной коробки.

Существует риск поражения электрическим током при контакте с находя-

щимися под напряжением электрическими компонентами, поскольку эта

операция должна проводиться при включенном питании.

13. ПРОБНЫЙ ЗАПУСК

13-1 Перед пробным запуском

 Убедитесь, что указанные ниже работы выполнены в соответствии с ру-

ководством по монтажу.

 Монтаж трубопроводов

 Прокладка кабелей

 Проверка герметичности

 Вакуумная осушка

 Дозаправка хладагента

 Убедитесь, что все работы с внутренними блоками завершены и нет ни-

каких угроз безопасности работы.

13-2 Пробный запуск

По окончании всех проверок запустите систему в нормальном режиме и

проверьте следующее:

(1) Убедитесь в нормальной работе внутренних и наружных блоков.

(2) Последовательно проверьте работоспособность каждого внутреннего

блока и убедитесь, что соответствующий наружный блок также работает

нормально.

(3) Убедитесь, что холодный (или теплый) воздух выходит из внутреннего

блока.

(4)

Проверьте работоспособность кнопок изменения направления воздушно-

го потока и скорости вентилятора на пульте дистанционного управления.

Примечание

 Режим нагрева не работает при температуре наружного воздуха выше

24 °С. См. руководство по эксплуатации.

 При появлении стуков в контуре нагнетания жидкости компрессора сле-

дует немедленно остановить работу блока и включить обогрев поддо-

на на достаточно продолжительное время, после чего повторно запу-

стить систему.

 После остановки компрессор можно запустить повторно только при-

мерно через 5 мин., независимо от нажатия кнопки включения/выклю-

чения питания на пульте дистанционного управления.

 После остановки системы с пульта дистанционного управления наруж-

ные блоки могут продолжать работу максимум еще 5 мин.

 Вентилятор наружного блока может работать на малой скорости, если

установлен ночной бесшумный режим [Night-time low noise], либо до-

полнительный режим снижения шума [External low noise level]. Это не яв-

ляется неисправностью.

13-3 Проверки после пробного запуска

По окончании пробного запуска произведите следующие действия.

 Запишите параметры настроек.

 Запишите параметры на этикетке «REQUEST FOR INDICATION». На-

клейте этикетку на заднюю поверхность передней панели.

 Запишите дату установки системы.

 Запишите дату установки системы на этикетке «REQUEST FOR

INDICATION» согласно требованиям IEC60335-2-40. Наклейте эти-

кетку на заднюю поверхность передней панели.

Примечание

После пробного запуска перед передачей системы заказчику убедитесь,

что корпус блока, крышка сервисного люка и крышка распределительной

коробки закрыты.

14. МЕРЫ ПО ПРЕДОТВРАЩЕНИЮ УТЕЧЕК

ХЛАДАГЕНТА

(Основные моменты, на которые следует обратить внимание в связи

с утечками хладагента)

Введение

Специалисты по монтажу и обслуживанию системы должны обеспе-

чить все необходимые меры для предотвращения утечек хладагента

согласно местным нормам и стандартам. В случае отсутствия мест-

ных нормативов могут применяться приведенные ниже стандарты.

В системе кондиционирования VRV, как и в других системах, используется

хладагент R410A. Сам по себе хладагент R410A не токсичен и не горюч. Тем

не менее, системы кондиционирования следует устанавливать в достаточ-

но больших помещениях. Это позволит не допустить превышения макси-

мально допустимой концентрации газообразного хладагента в случае мас-

штабной утечки хладагента и обеспечить соответствие местным нормати-

вам и стандартам.

Максимальная концентрация

Максимальный объем хладагента в системе и расчет максимальной воз-

можной концентрации хладагента напрямую связаны с объемом помеще-

ний, в которых присутствуют люди, в которых может произойти утечка.

Концентрация измеряется в кг/м

(масса газообразного хладагента в кило-

граммах, находящегося в 1 м

пространства).

Необходимо обеспечить соответствие местным нормам и правилам, регла-

ментирующим максимально допустимую концентрацию.

В Австралии, например, максимальная допустимая концентрация хлада-

гента в помещениях с людьми составляет 0,35 кг/м

для хладагента R407C

и 0,44 кг/м

– для R410A.

1. направление течения потока хладагента

2. помещение, в котором произошла утечка хладагента (весь

хладагент системы вытек)

Обратите особое внимание на места возможного скопления хлада-

гента, например, в области фундамента и т.п., поскольку хладагент

тяжелее воздуха.

Процедура определения максимальной концентрации

Определите максимальный уровень концентрации, руководствуясь приве-

денными ниже указаниями, и примите соответствующие меры по обеспе-

чению выполнения требований нормативов.

1. Рассчитайте количество хладагента (в кг) отдельно для каждой системы.

количество хла-

дагента в отдель-

ном блоке (коли-

чество хладаген-

та, заправленное

в систему произ-

водителем)

дополнительное

количество хла-

дагента (количе-

ство хладаген-

та, заправленное

на месте установ-

ки в соответствии

с длиной и диаме-

тром трубопрово-

дов хладагента)

общее ко-

личество

(в кг) хлада-

гента в си-

стеме

Примечание

 Если система циркуляции хладагента разделена на 2 полностью неза-

висимые подсистемы, следует подсчитывать количество хладагента от-

дельно для каждой подсистемы.

Сервисный люк

Наклейка [Service

Precautions]

Распределительная

коробка
