3
Если общая производительность внутренних блоков превышает произ-
водительность наружного блока, эффективность охлаждения и нагре-
ва может упасть при включении всех внутренних блоков. Детальная ин-
формация приведена в таблице производительности в техническом ру-
ководстве.
Существует ряд ограничений по порядку подключения трубопроводов
хладагента наружных блоков для многомодульной системы.
Данные ограничения следует учитывать при монтаже системы.

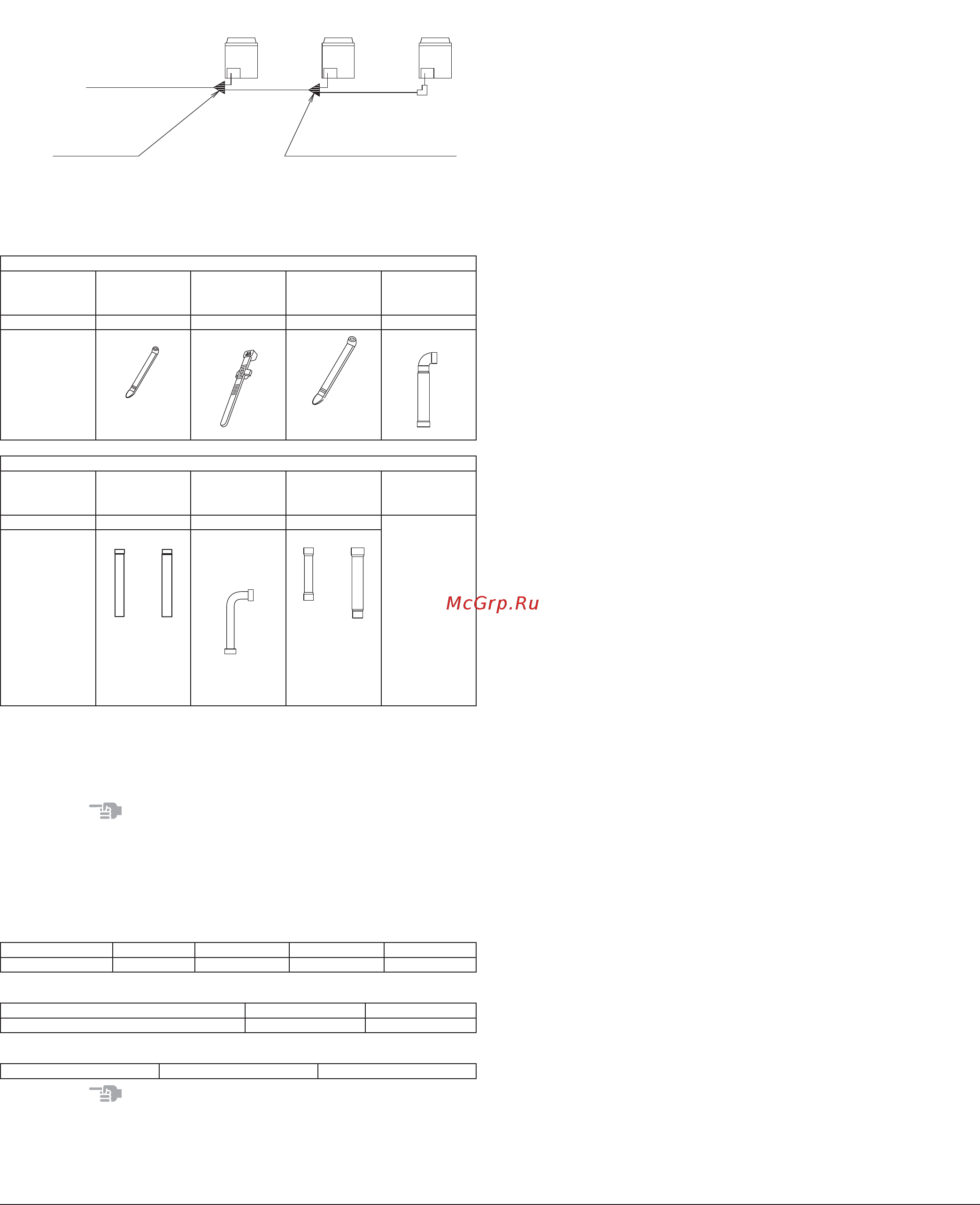

<Ограничения>
Производительность наружных блоков А, В и С должна соответствовать
следующим условиям.
А В С
Наружный блок А Наружный блок В Наружный блок С
к внутреннему блоку
Комплект для монтажа тру-
бопроводов наружного блока
(первый разветвитель)
Комплект для монтажа трубопро-
водов наружного блока (второй
разветвитель)
2-2 Стандартная комплектация
Следующие принадлежности входят в комплект поставки. Расположение
принадлежностей показано на рисунке 1.
тип Q5 – Q18
Наименование Хомут (1) Хомут (2) Хомут (3)
Дополнительная
трубка стороны
газа (1)
Количество 9 шт. 2 шт. 1 шт. 1 шт.
Внешний вид
Малый Большой
тип Q5 – Q18
Наименование
Дополнительная
трубка стороны
газа (2)
Дополнительная
трубка стороны
жидкости (1)
Дополнительная
трубка стороны
жидкости (2)
Прочее
Количество 1 шт. 1 шт. 1 шт. Руководство по
эксплуатации
Руководство по
монтажу
Декларация
соответствия
(PED) (только для
RXYQ-PAY1)
Наклейка
«REQUEST FOR
THE INDICATION»
(записи об
установке)
Внешний вид
для
моделей
5 – 10
HP
для
моделей
12 – 18
HP
для
моделей
5 – 10,
14, 16
HP.
для
моделей
12, 18
HP
(См. рис. 1)
1. Руководство по эксплуатации
2. Руководство по монтажу
3. Хомуты
4. Дополнительные трубки
Примечание
Не выбрасывайте никакие принадлежности до полного завершения монтажа.
2-3 Дополнительные принадлежности
Для установки наружных блоков также потребуются следующие дополни-
тельные принадлежности. Для выбора наиболее подходящего комплекта
обратитесь к разделу «6. ТРУБОПРОВОДЫ ХЛАДАГЕНТА»*.
Комплект разветвителей трубопровода хладагента
REFNET-коллектор KHRP26M22H KHRP26M33H KHRP26M72H KHRP26M73H
REFNET-разветвитель KHRP26A22T KHRP26A33T KHRP26A72T KHRP26A73T
Комплект для монтажа трубопроводов наружных блоков
Количество соединяемых наружных блоков 2 блока 3 блока
Наименование комплекта BHFP22P100 BHFP22P151
Переходной патрубок
Наименование комплекта KHRP26M73TP KHRP26M73HP
Примечание
Убедитесь, что все дополнительно приобретенные принадлежности подхо-
дят для работы с хладагентом R410A.
2-4 Технические и электрические характеристики
Полный перечень технических характеристик приведен в техническом ру-
ководстве.
2-5 Основные компоненты
Описание основных компонентов и их функций приведено в техническом
руководстве.
2-6 Порядок установки
На рисунке 2 приведен порядок установки. Работы по монтажу выполняют-
ся поэтапно, в указанной ниже последовательности.
(См. рис. 2)
1. «3. ВЫБОР МЕСТА УСТАНОВКИ»
2. «4. ПРОВЕРКА И ТРАНСПОРТИРОВКА УСТРОЙСТВА»
3. «5. РАЗМЕЩЕНИЕ УСТРОЙСТВА»
4. «6. ТРУБОПРОВОДЫ ХЛАДАГЕНТА»
5. «7. ВНЕШНЯЯ ЭЛЕКТРОПРОВОДКА»
6. «8. ПРОВЕРКА ГЕРМЕТИЧНОСТИ И ВАКУУМНАЯ ОСУШКА»
7. «9. ТЕПЛОИЗОЛЯЦИЯ ТРУБОПРОВОДОВ»
8. «10. ПРОВЕРКА ИЗДЕЛИЯ И ПАРАМЕТРОВ УСТАНОВКИ»
9. «11. ДОПОЛНИТЕЛЬНАЯ ЗАПРАВКА ХЛАДАГЕНТОМ И ПРОВЕРКА»
10. «13. ПРОБНЫЙ ЗАПУСК»
11. Операции, требующие включения питания.
3. ВЫБОР МЕСТА УСТАНОВКИ
Выберите место установки, соответствующее указанным ниже условиям.
Согласуйте место установки с покупателем.
1. В месте установки должна быть исключена вероятность возгорания
вследствие утечки горючего газа.
2. Выбирайте место таким образом, чтобы ни выходящий из устройства
поток воздуха, ни производимый блоком шум не причиняли неудобств
окружающим.
3. Основание для установки устройства должно быть достаточно прочным,
чтобы выдержать массу блока. Для предотвращения вибраций и шума
поверхность основания должна быть ровной.
4. Длина трубопровода между внутренним и наружным блоками не должна
превышать предельно допустимого значения. (См. раздел «6.
ТРУБОПРОВОДЫ ХЛАДАГЕНТА»).
5. Воздухозаборные и воздуховыпускные отверстия не должны быть на-
правлены навстречу ветру.
Прямое задувание ветра в эти отверстия будет мешать нормальной ра-
боте изделия.
При необходимости установите какое-либо препятствие для защиты от
ветра.
6. Вокруг блока должно быть достаточно свободного пространства для
проведения технического обслуживания, а также для забора и выпуска
воздуха.
(Требования по минимально допустимому свободному пространству
приведены в разделе «Примеры выбора места установки»).
Примеры выбора места установки
На рис. 3 показан пример установки изделия для работы в режиме
охлаждения при температуре наружного воздуха 35 °С. Если расчетная
температура наружного воздуха превышает 35 °С, либо тепловая на-
грузка превышает максимальную производительность наружного бло-
ка, следует предусмотреть больше свободного пространства в области
забора воздуха.
При монтаже выберите наиболее подходящую из приведенных на рис. 3
схем, учитывая воздействие ветра и наличия людей.
Если количество устанавливаемых блоков превышает указанное на схе-
мах рис. 3, следует располагать блоки так, чтобы избежать образования
замкнутых контуров.
Необходимо предусмотреть достаточное свободное пространство пе-
ред блоком для обеспечения удобного монтажа трубопроводов хлада-
гента на месте во время установки изделия
Если схемы, приведенные на рис.3, для вашего случая не подходят, сле-
дует обратиться к вашему дилеру или в компанию Daikin.
(См. рис. 3)
1. Передняя часть
2. Высота стены не ограничена
3. Свободное пространство в передней части
4. Свободное пространство со стороны забора воздуха
* Фактически поставленные комплекты рефнетов могут отличаться от приведенных в данном руководстве.
В этом случае воспользуйтесь таблицей соответствия рефнетов в разделе “Приложение“ (стр. 18).
