Systemair DKEX 355-6 [14/20] Пример установки

Установка

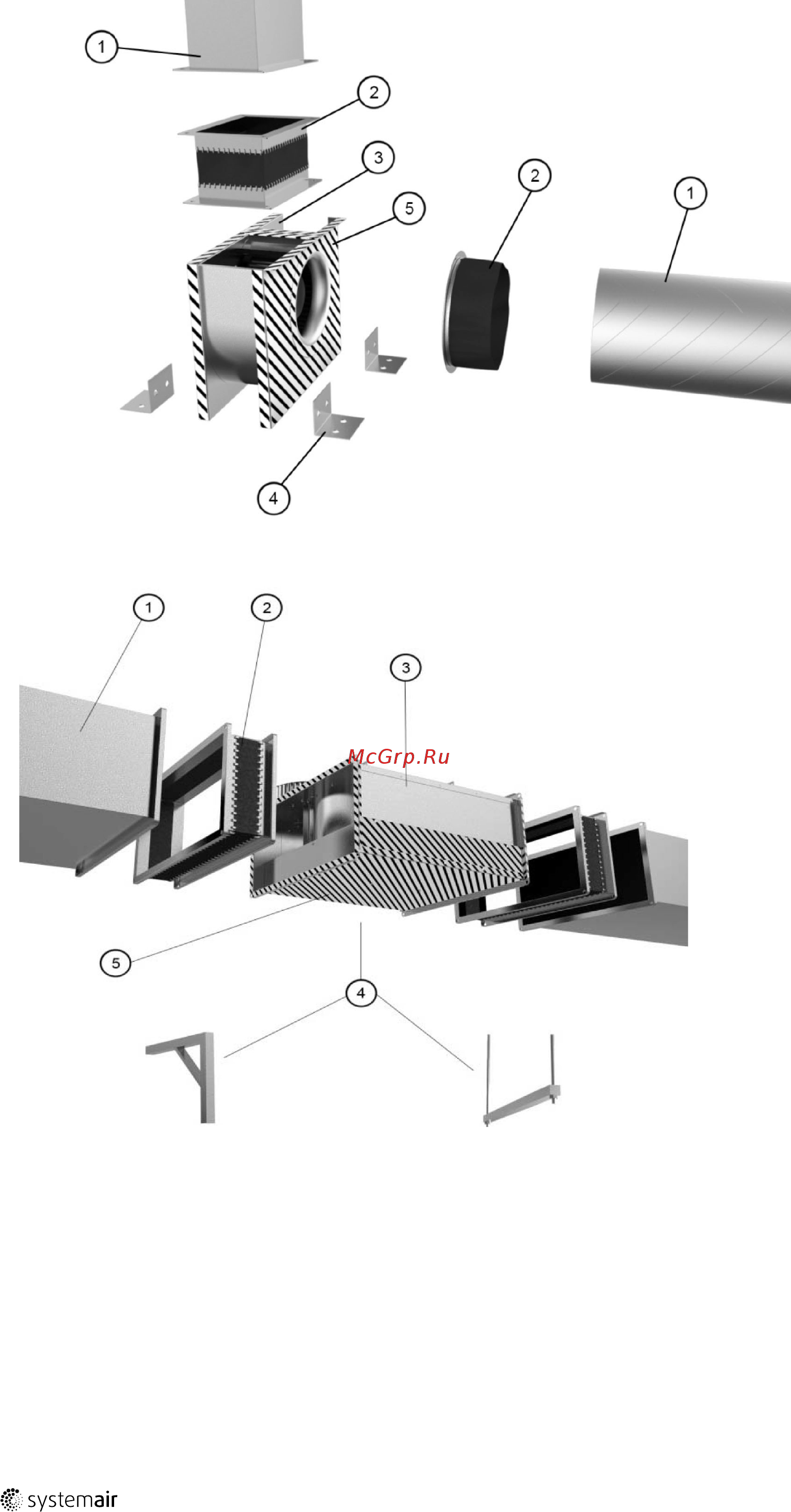

5.1 Пример установки

Рис. 1 DKEX

Рис. 2 KTEX

Примеры установки (рисунок 1, рисунок 2) являются только руководством для установки, в ходе которой опре-

деление размеров подвесных механизмов должно выполняться монтажной организацией и адаптироваться к

сложившимся условиям. Вентиляторы (3) могут устанавливаться с помощью кронштейнов или подвесных кре-

плений (4). Если на вентиляторах установлена какая-либо форма подвесного устройства или кронштейна, рас-

стояние до движущихся частей должно быть не менее 25 мм. Винтовые или заклепочные соединения

необходимо адаптировать для соответствующего использования. После завершения установки следует прове-

сти очистку вентилятора. Пунктирные области (5) подходят для установки воздуховодов и любых устройств

подвешивания. Воздуховоды (1) следует подключать к вентиляторам с помощью втулок (2).

1418153 | A005
