Описание
|
13
5.3.2 Описание вентилятора IV
Индукционный вентилятор оснащен радиальным вентилятором с переключателем ревизии (опционально).

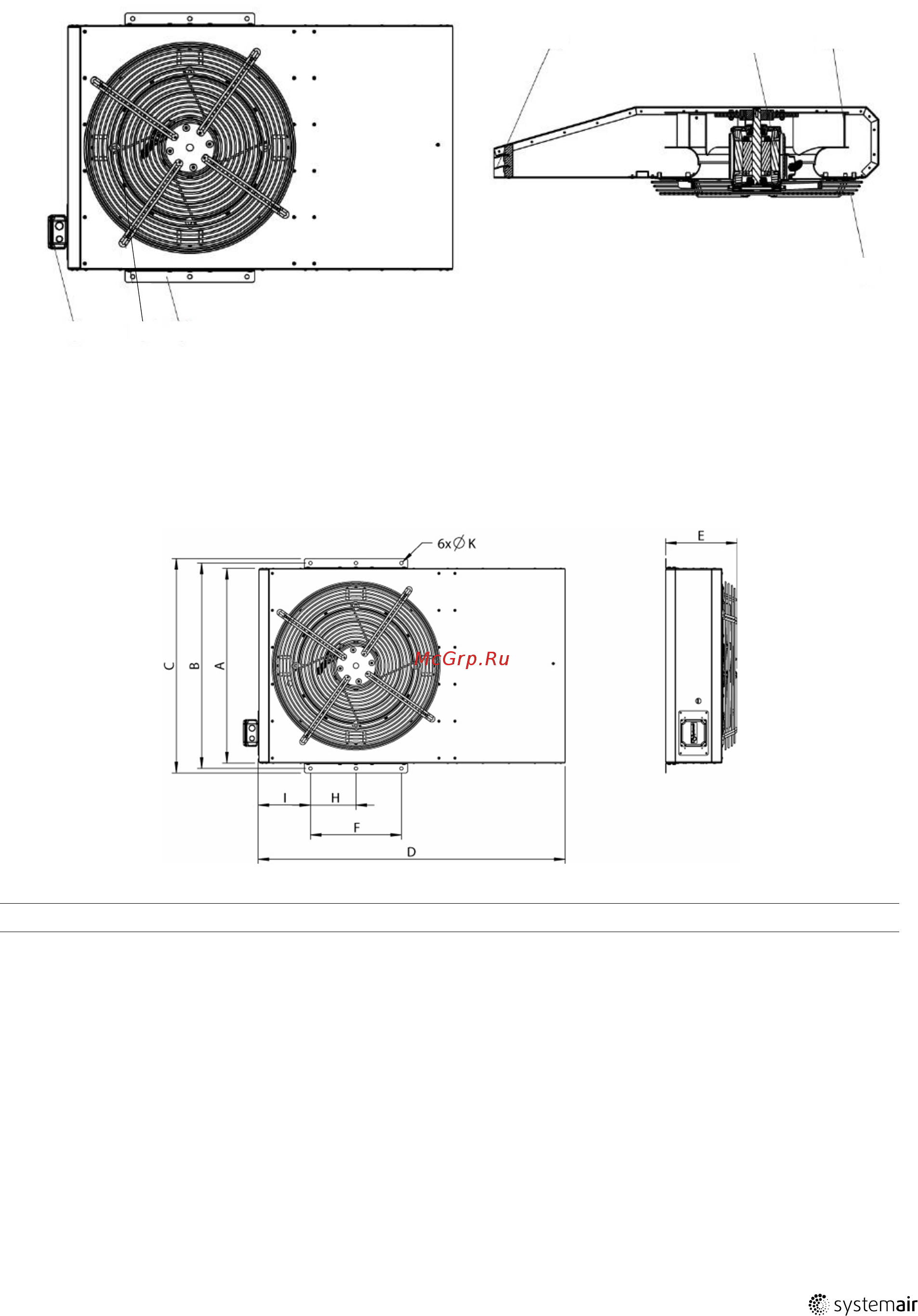

5.3.2.1 Конструкция
3
6
7
1 5 4
2
1
Встроенный дефлектор
4
Рабочее колесо
6 Кронштейны электродвигателя
2 Предохранитель 5 Двигатель 7 Крепеж
3
Клеммная коробка
Таблица 9 Размеры IV
[мм]
A B C D E F H I
6xØK
IV 50 790 834 870 1248 285 370 185 210 13.5
IV 85 1140 1184 1220 1900 340 420 210 230 13.5
| 007
