16

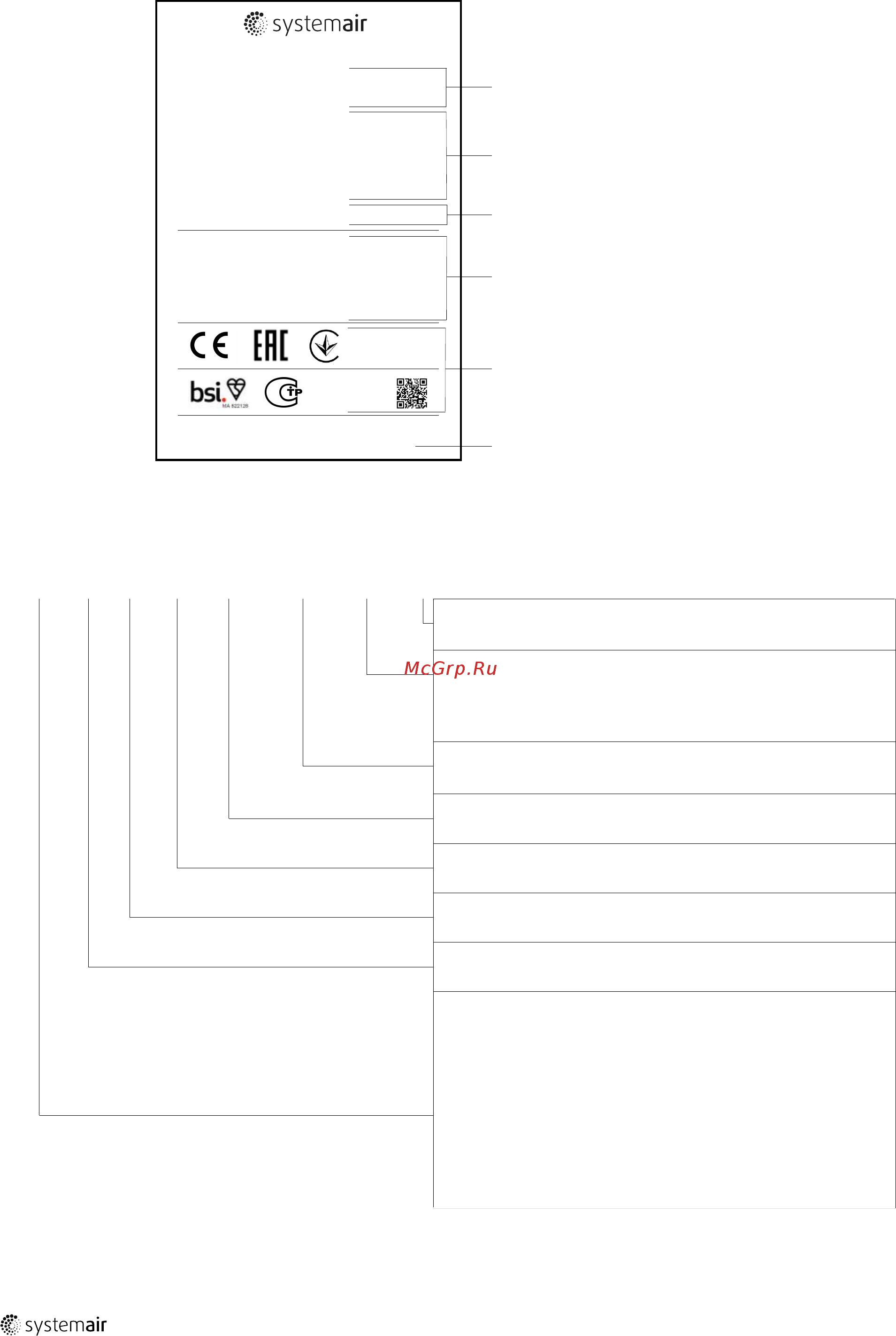

| Заводская и расшифровка типового обозначения
6 Заводская и расшифровка типового обозначения
Type: AXC 400-7/10°-2 (F)
Manufacturing order no.: 1002888063
Manufacturing date: 03/2017
Made in: Germany
Voltage: 230 / 400 V Y
Frequency: 50 Hz
Nominal power at shaft (P2): 0,75 kW
Current: 2,95 / 1,69 A
Insulation class: H
Enclosure class, motor: IP55
Fan impeller speed: 2850 1/min
Weight: 36 kg
Max. temperature of transported air: 55 °C - 400 °C/2h
Number of certificate: 0036-CPR-RG04-11
EN 12101-3 (2015)
Powered Smoke and Heat Control ventilator
Systemair GmbH - Seehöferstraße 45 - 97944 Boxberg - Germany
Values for the fan unit at optimal energy efficiency point,
determined without speed control:
η: 48,2 % Pitch angle: 14°
V: 11.105 m³/h psf: 574 Pa
P1: 3,67 kW RPM: 2940
Measurement cat. / Efficiency cat.: A / Static
Efficiency grade: (N38) N= 51,0
This Powered Smoke and Heat Control ventilator shall be installed as per the manufacturer's instruction.
Installation and Operating Instructions are within the delivery.
20
1
2
3
4
5
6
1
Общие сведения
2 Технические
характеристики
3
Темп./информация о
времени/только для
вентиляторов
дымоудаления
4
Данные ErP
5
Сертификаты и QR-
коды
6
Адрес производителя
Таблица 11 Расшифровка типового обозначения
AXC 4-
00
-7
/10
° *
-2*
(-)(K),
(B), (F)
-*
—
**
TR — реверсивный
Без знака — однонаправленный
— G — 2 вентилятора последовательно
— B — осевой вентилятор с изолированной коробкой
— A — рабочее колесо низкого давления
-P — Осевой вентилятор с настенной панелью
Температура -Время Информация (вентилятор
дымоудаления), см. 5.1.2 Типы температур, стр. 5
Количество полюсов
Угол лопатки
Количество лопаток
Номинальный диаметр вентилятора
AXC Осевой вентилятор
AXR Осевой вентилятор — реверсивный
AXS Осевой вентилятор — для судов
AXCP Осевой вентилятор — плюс
AXCPV Осевой вентилятор плюс направляющая
AJR Круглый струйный вентилятор
AJ8 Восьмиугольный струйный вентилятор
* только AXC и AJ //** только AJR и AJ8
