5.2 Beschreibung der Multibox MUB/T
• Fördermitteltemperatur bis 120°C
• Multifunktionell einsetzbar z.B. für Küchenabluft
• Angebauter Revisionsschalter serienmäßig
• Geringer Schallpegel
• Wartungsfreundlich
• Hochefziente Motoren
• Motor außerhalb vom Luftstrom
• Ausblasrichtung kann vor Ort angepasst werden
MUB/T Ventilatoren sind mit rückwärts gekrümmten, freilaufenden Lüfterrädern aus Aluminium ausgestattet. Angetrieben werden sie
durch vom Luftstrom getrennte IEC-Normmotoren mit Wirkungsgradklasse IE2 bei allen 3~ Motoren ab 0,75 kW. Ausgelegt sind die
MUB/T Ventilatoren für Fördertemperaturen bis 120 °C im Dauerbetrieb. Als Überhitzungsschutz für die Motoren der MUB-Ventilatoren
sind integrierte Thermokontakte oder Kaltleiter eingebaut, mit ausgeführten Leitungen zum Anschluss an ein Motorschutzschaltgerät.
Das Rahmenprol des Gehäuses besteht aus korrosionsbeständigem Aluminium mit Ecken aus Kunststoff. Außerdem verfügt das
Gehäuse über eine abnehmbare Wartungsöffnung.
Das Gehäuse selbst besteht aus doppelschaligen Paneelen aus verzinktem Stahlblech mit einer 20 mm Mineralwolle-Isolierung. Des
Weiteren ist das MUB-Gehäuse mit einer eingebauten Kondensatwanne und einem 1” Ablaufstutzen ausgestattet. Ein Revisionsschal-
ter für Revisionszwecke ist ebenfalls vormontiert. Bei den MUB/T Ventilatoren kann die Ausblasrichtung problemlos vor Ort getauscht
werden. Dies erlaubt exible Lösungen im Bereich der Ventilation.
1
2
4
3

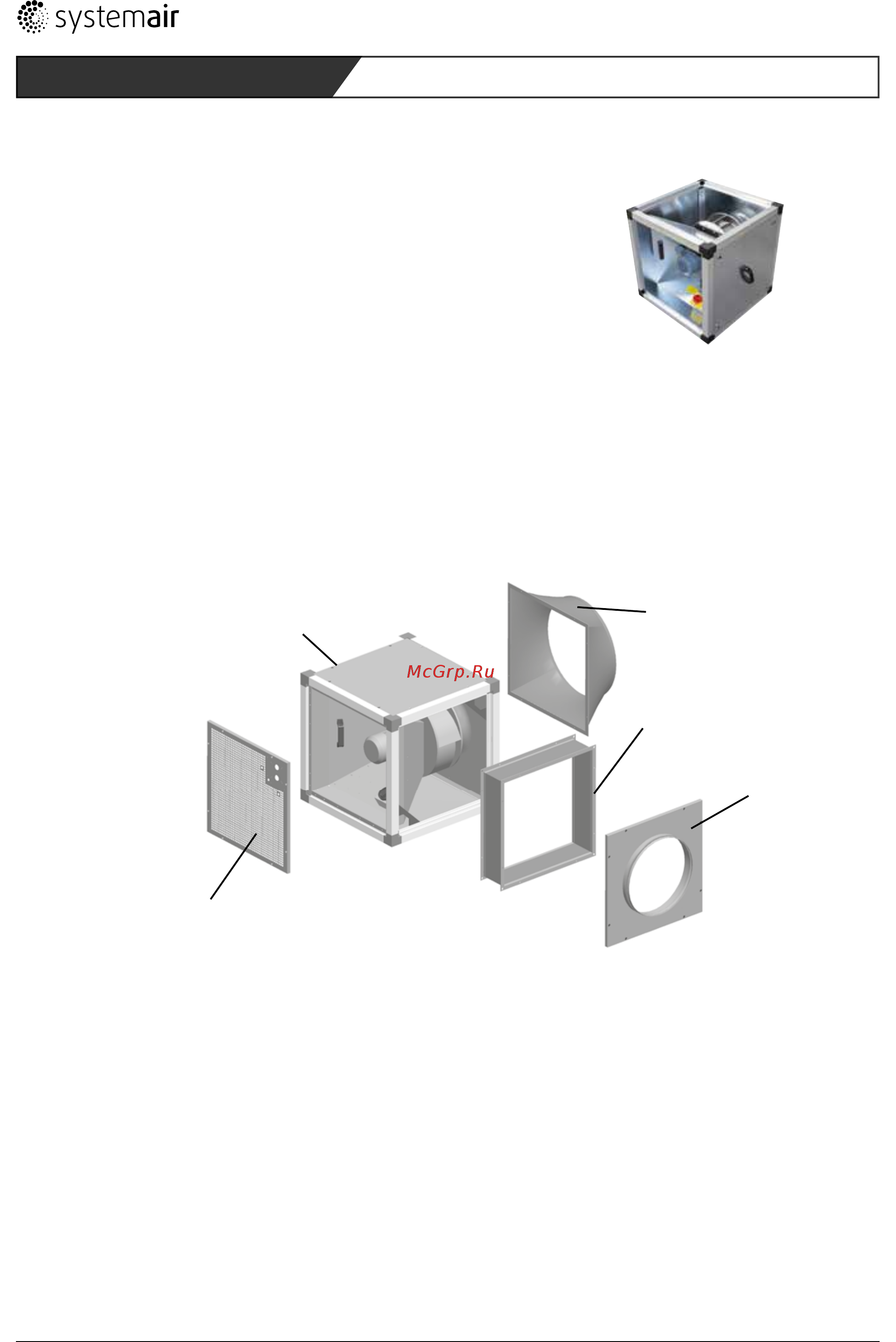

Bild 3: Multibox MUB/T mit Zubehör
Legende
1 MUB/T Multibox 4 EGF Eingriffschutz
2 FGV Flexible Verbindung 5 CCM oder
CCMI
Übergangsstück unisoliert oder isoliert
3 UGS Übergangsstutzen quadratisch auf rund
5
