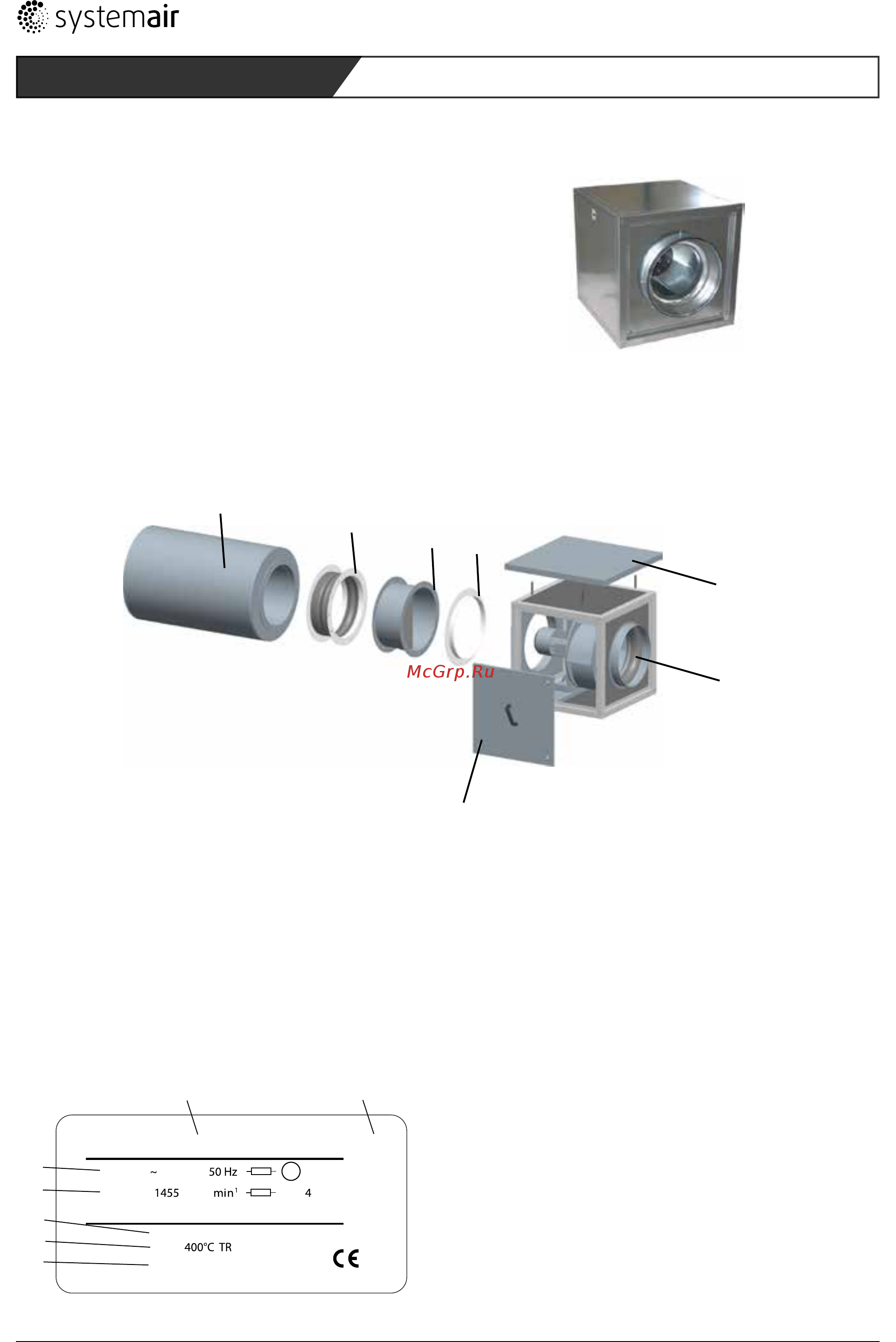

5.3 Beschreibung der Multibox MUB/F
• Entrauchungs-Ventilator
• 400°C/120 min. (F400)
• isoliertes Gehäuse
• niedriger Schallpegel
• zweistug betreibbar
• geprüft nach EN 12101-3 bei der LGAI, Barcelona
Die Entrauchungs-Ventilatoren der Baureihe MUB/F eignen sich zur Förderung heißer Rauchgase im Normalbetrieb für Standard- Tem-
peraturen bis 55°C. Die Multibox MUB/F ist mit rückwärts gekrümmten, freilaufenden Lüfterrädern aus verzinktem Stahl ausgestattet.
Das Gehäuse besteht aus einem prolierten Stahlrahmen. Alle Teile sind verzinkt und gegen den Einuss von Seewasser resistent.
Die 4 Seitenteile bestehen aus doppelschaligen Paneelen mit einer 20 mm starken Mineralwolle-Isolierung. Sie haben glatte Oberä-
chen, um vor Staub- und Schmutzablagerungen zu schützen. Die Ausblasrichtung kann ganz einfach zwischen gerader und seitlicher
Richtung gewählt werden. Die Motoren sind für den Einsatz hoher Temperaturen ausgerichtet, F400°C/120min. Die Motoren sind als
ein- oder zweistuge Versionen erhältlich.
1
2
3
4
6
5
Bild 5: Multibox MUB/F
Legende
1 RSA Schalldämpfer 5 WSD Wetterschutzdach
2 EVH Elastische Verbindung 6 MUB/F Multibox
3 LRK Automatische Verschlussklappe 7 GFL Gegenansch
4 SDM Service - Tür
5.3.1 Typenschild
TYPE:
MUB/F 062 630 D4 HT
400 DV
8,2 A kW
33302 / 7367
87 / 2010-09-01
T
CAP AC
COSPH
M
WEIGHT 163 kg IP55
INS.CL.F
1
3
4
6
7
2
8
1 Typbezeichnung
2 Artikelnummer/ Produktionsnummer/ Herstelldatum
3 Spannung / Frequenz / Motorleistung
4 Strom / Drehzahl / Leistung
6 Leistungsfaktor / Gewicht / Schutzklasse
7 Kapazität bei 1~ / Isolationsklasse Motor
8 Temperatur (TR: Temperatur am Ventilator)
Bild 6: Typenschild MUB/F
