Подключение к электрической сети
|
35

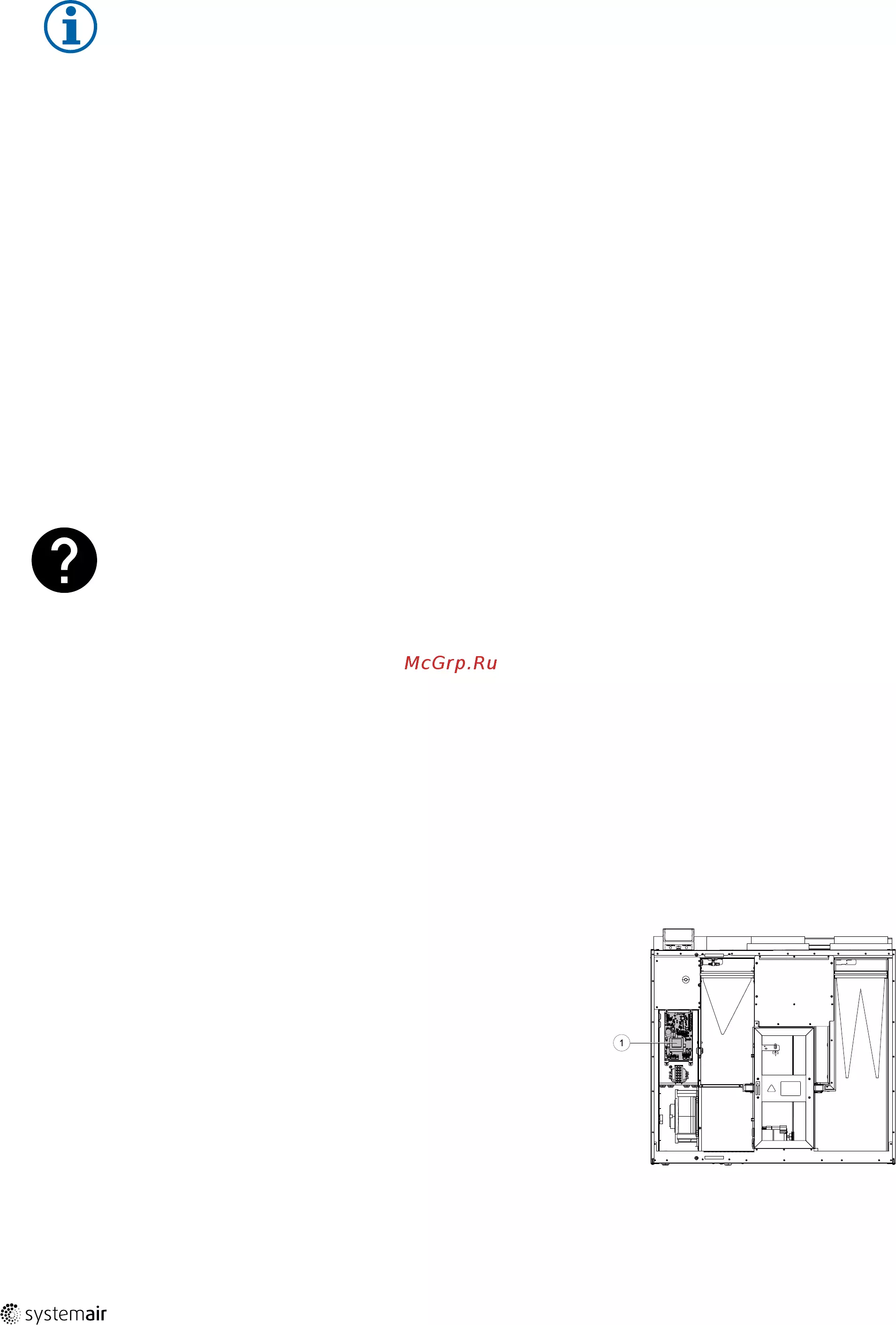

8.1 Внешний вид основной платы управления
Установка SAVE VTR 500 комплектуется встроенной платой управления.
На рисунке показана основная плата. Дополнительные сведения см. в прилагаемой схеме электрических
соединений.

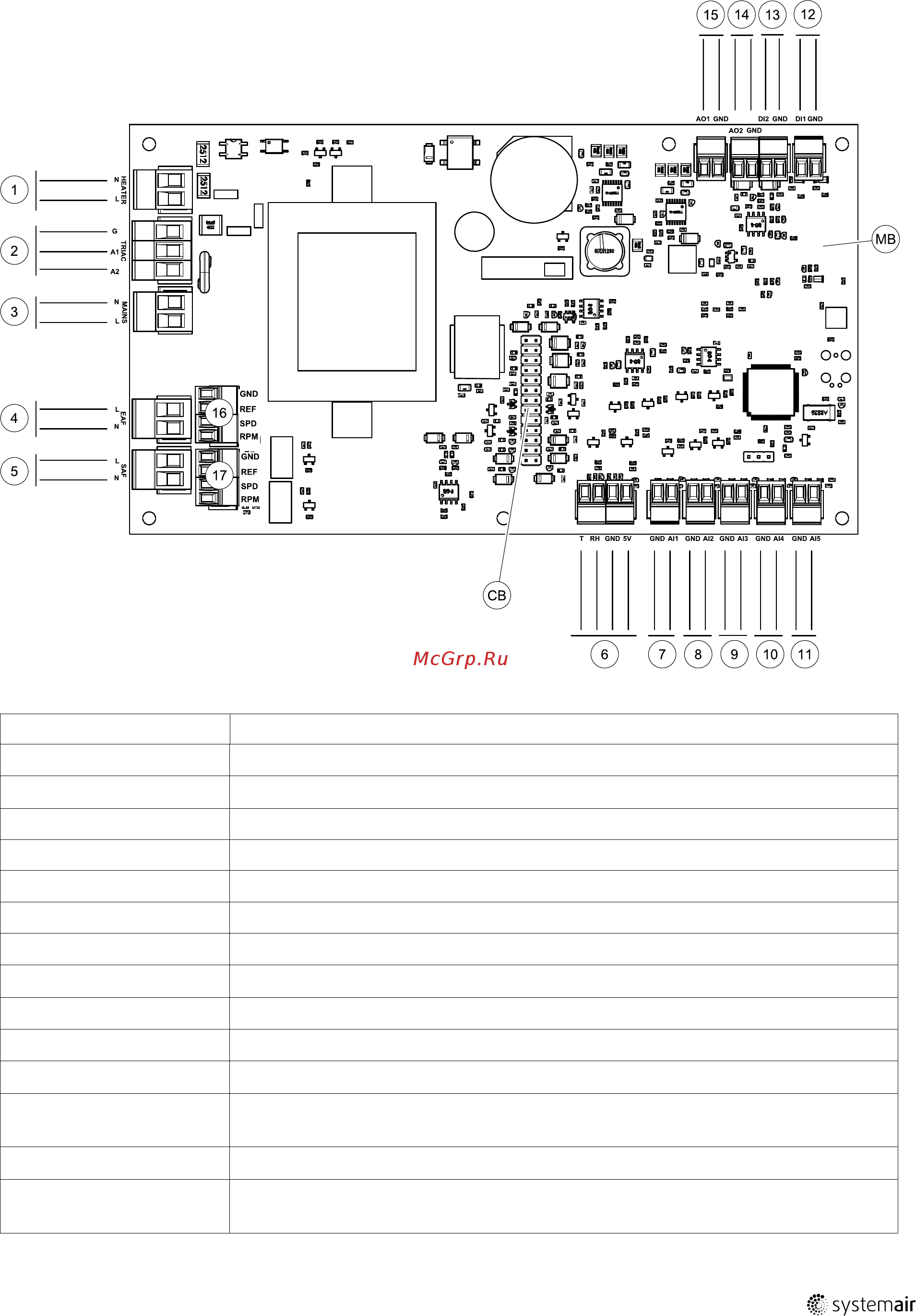

Рис. 9 Электрические соединения основной платы управления
Позиция Описание
MB Основная плата управления
CB

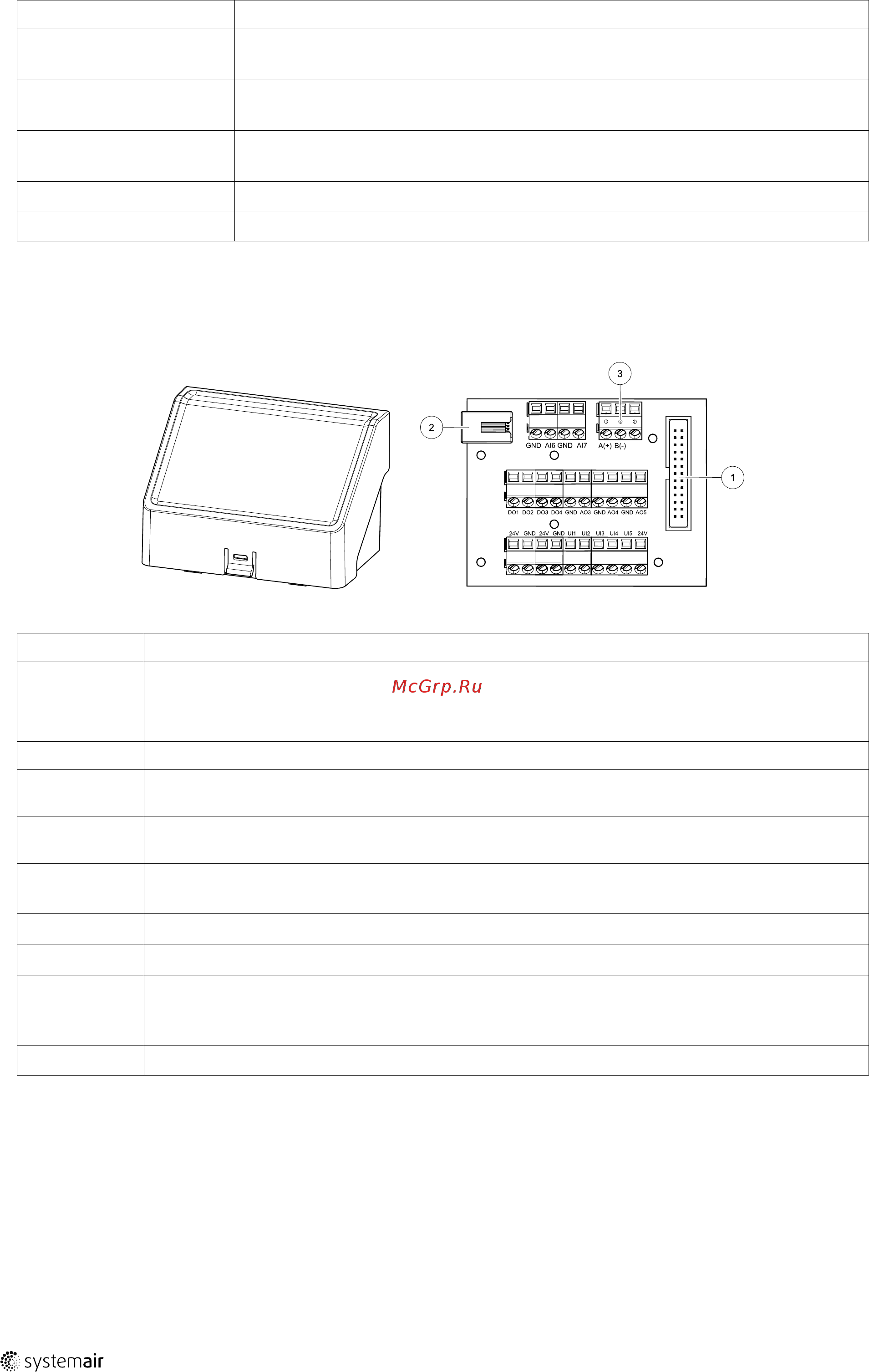

Разъем для внешнего соединительного короба
1 Клеммы для подогревателя
2 Клеммы для TRIAC
3 Клеммы для основной линии электропитания
4 Клеммы для электропитания вытяжного вентилятора
5 Клеммы для электропитания приточного вентилятора
6
Клеммы для внутреннего датчика относительной влажности / температуры
7 Аналоговый вход 1 Датчик наружного воздуха
8 Аналоговый вход 2 Датчик приточного воздуха
9
Аналоговый вход 3 Свободно конфигурируемый
10
Аналоговый вход 4 Свободно конфигурируемый / Датчик температуры
перегрева (для агрегатов с подогревателем)
11
Аналоговый вход 5 Свободно конфигурируемый
12
Цифровой вход 1 Датчик защиты ротора (агрегаты VSR, VTR)/ сигнал от
клапана (агрегаты VTC)
2114773 | A003
