Сведения о продукте
|
3
Вентагрегат SAVE VTR 500 обеспечивает фильтрацию и подачу свежего наружного воздуха в жилое помещение
и вытяжку воздуха из ванных комнат, душевых и кухонь. SAVE VTR 500 комплектуется электрическим
воздухонагревателем 1670 W.
5.2 Правосторонние и левосторонние модели
Существуют правосторонние (R) и левосторонние (L) модели. Они отличаются расположением внутренних ком-
понентов и местоположением места выпуска приточного воздуха, которое у левосторонних моделей (L) нахо-
дится слева, а у правосторонних моделей (R) справа.
Примечание.
В данном руководстве рассматривается левосторонняя (L) модель. Правосторонняя (R) модель
имеет зеркальное расположение внутренних компонентов.
5.3 Рекомендации по монтажу с учетом конденсации
5.3.1 Конденсация внутри агрегата
Если агрегат установлен на холодном чердаке (при температуре окружающего воздуха, близкой к температуре
наружного воздуха), он должен работать в постоянном режиме. Если в ходе эксплуатации агрегата предусмат-
ривается полная его остановка вручную или по таймеру, рекомендуется устанавливать воздухонепроницаемые
клапаны в вытяжные и приточные воздуховоды. Клапаны предотвратят циркуляцию воздуха из теплых поме-
щений, через агрегат, на улицу (эффект дымохода). Отсутствие клапанов увеличивает риск конденсации влаги
внутри агрегата и в вытяжных воздуховодах во время простоя агрегата. Холодный воздух также может пройти
через агрегат и попасть внутрь здания. Что может привести к конденсации влаги за пределами приточных и вы-
тяжных воздуховодов и даже в клапанах в помещениях.
Если агрегат не работает в зимнее время из-за отложенного ввода в эксплуатацию, приточные и вытяжные воз-
духоводы должны быть отсоединены и закрыты для защиты от вышеупомянутых эффектов до ввода в эксплуа-
тацию и начала работы в постоянном режиме.
5.3.2 Конденсация вне агрегата
Если агрегат устанавливается в теплом влажном помещении (например, в прачечной), при низкой температуре
наружного воздуха существует определенная точка, где влага может конденсироваться за пределами корпуса.

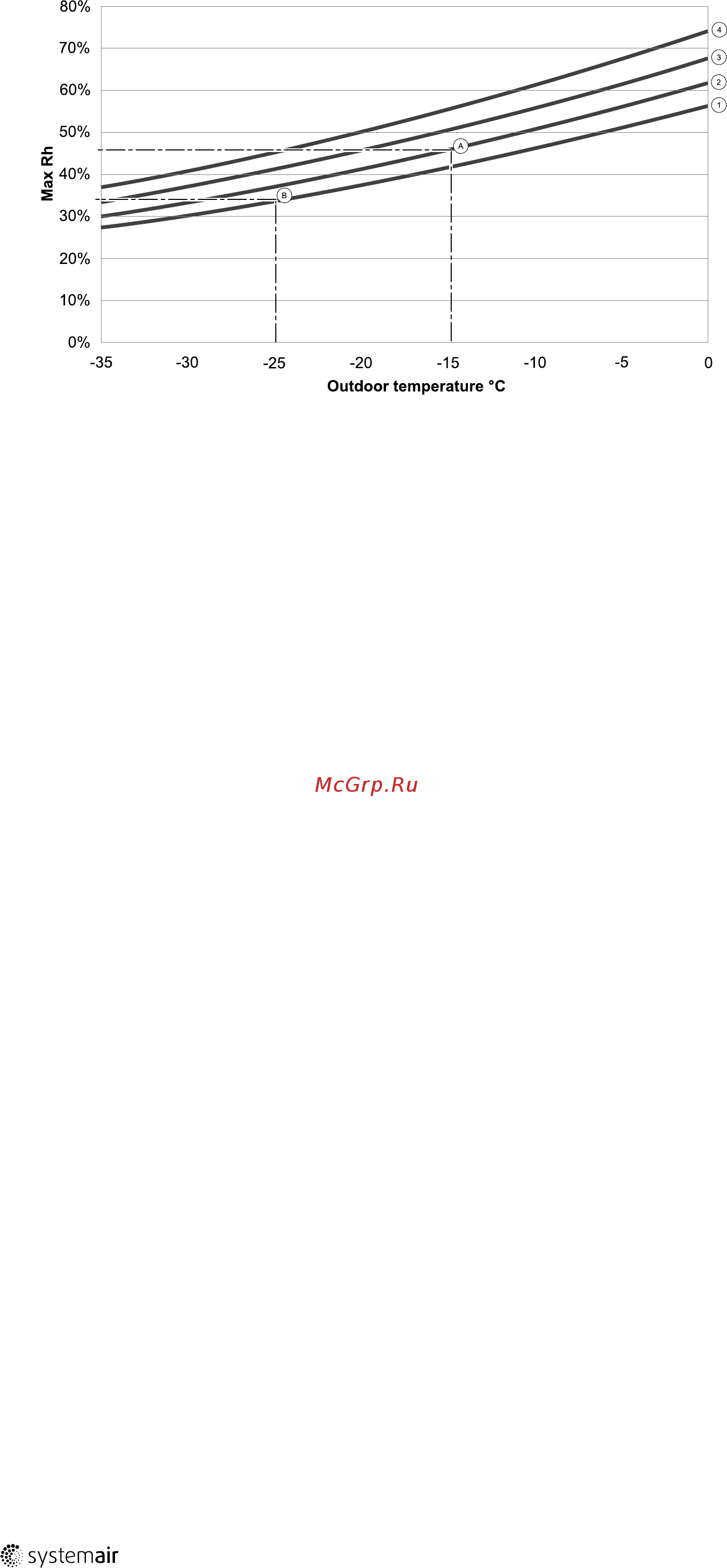

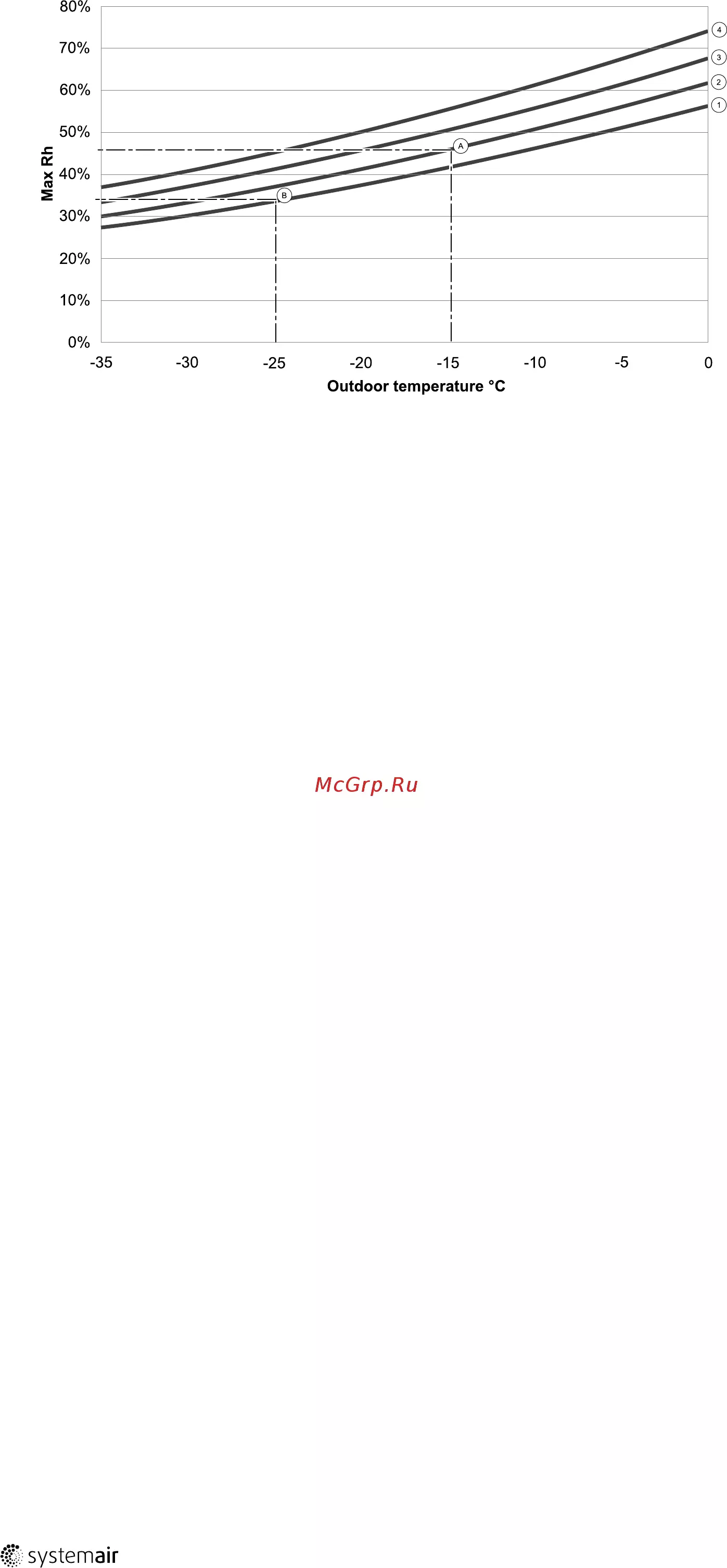

Зависимость конденсации влаги от относительной влажности внутри помещения, комнатной и наружной тем-
ператур приведена на диаграмме ниже. Конденсация вне агрегата не происходит в зонах, расположенных ниже
каждой кривой.
Важно
Рекомендация: Если возникает конденсация, увеличьте циркуляцию воздуха в зоне, близкой к
агрегату.
2114773 | A003
