Защитный колпак надеть на шейку шпинделя до
тех пор, пока буртик защитного колпака не
будет опираться на фланец прибора и
кодирующие кулачки не войдут в кольцевой паз
на шейке шпинделя.
Повернуть защитный колпак 6 против часовой
стрелки в требуемое (рабочее) положение.
Защитный колпак 6 установить таким
образом, чтобы искры не летели в сторону
работающего лица.
Для закрепления защитного колпака 6 зажать
натяжной рычаг 7.
Указание: Кодирующие кулачки на защитном
колпаке 6 исключают монтаж неподходящего к
типу прибора защитного колпака.
Разборка производится в обратной
последовательности.
Дополнительная рукоятка
■ При работе с прибором дополнительная
рукоятка 4 всегда должна быть
смонтирована.
В зависимости от способа работы
дополнительную рукоятку 4 привинтить слева
или справа от головки прибора.
■ Перед началом любых работ над
прибором снять аккумулятор.
■ Использовать только шлифовальный
инструмент, предельно допустимая
скорость вращения которого не меньше,
чем максимальная скорость вращения
прибора на холостом ходу.
■ Шлифовальные круги для обдирочного
шлифования и отрезные круги при работе
могут сильно нагреваться, поэтому носить
защитные перчатки/рукавицы.
Если появилось видимое повреждение
крепежной системы «SDS», то больше не
допускается работать прибором. Прибор
необходимо направить в пункт сервисного
обслуживания (адрес см. раздел «Сервис и
консультационные услуги»).
Монтаж
Шпиндель арретируется нажатием на кнопку
для раскрепления инструмента «SDS» 14.
Обратить внимание на правильные размеры
шлифовальных кругов. Использовать только
оригинальные шлифовальные круги,
предназначенные для системы «Bosch-SDS».
Узел для приема инструмента и все детали,
подлежащие монтажу, очистить.
В случае использования резинового
тарельчатого шлифовального круга 9 в
зависимости от выполняемой работы при
необходимости снять защитный колпак 6.

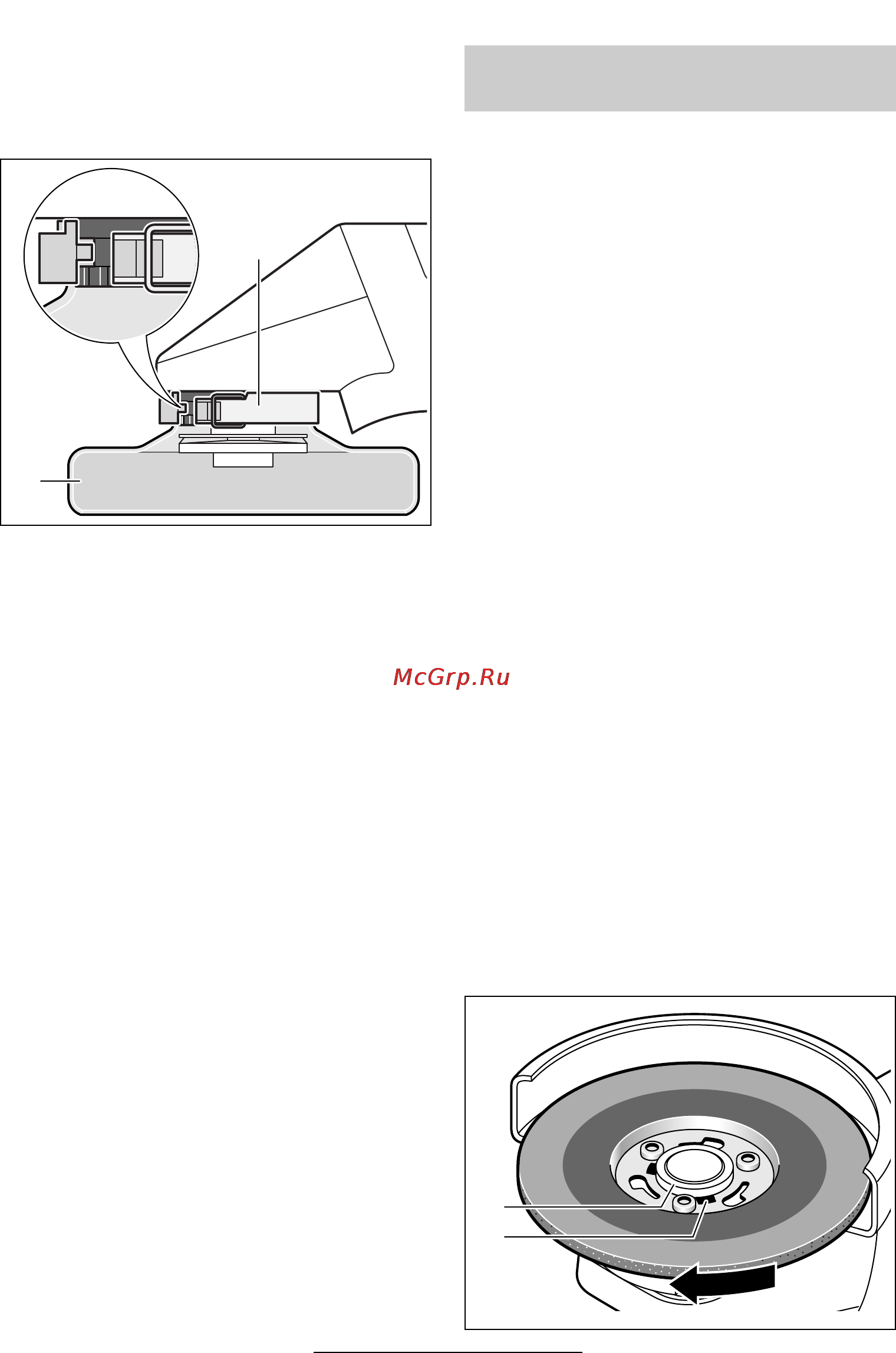

– Шлифовальный круг надеть на
центрирующий буртик 11. Повернуть
шлифовальный круг до совпадения
положения углублений шлифовального круга
и кулачков 12 центрирующего буртика 11.
Шлифовальный круг войдет в узел для
приема инструмента.
6
7
Монтаж шлифовального
инструмента
11
12
43 • 1 609 929 E08 • TMS • 29.04.02
