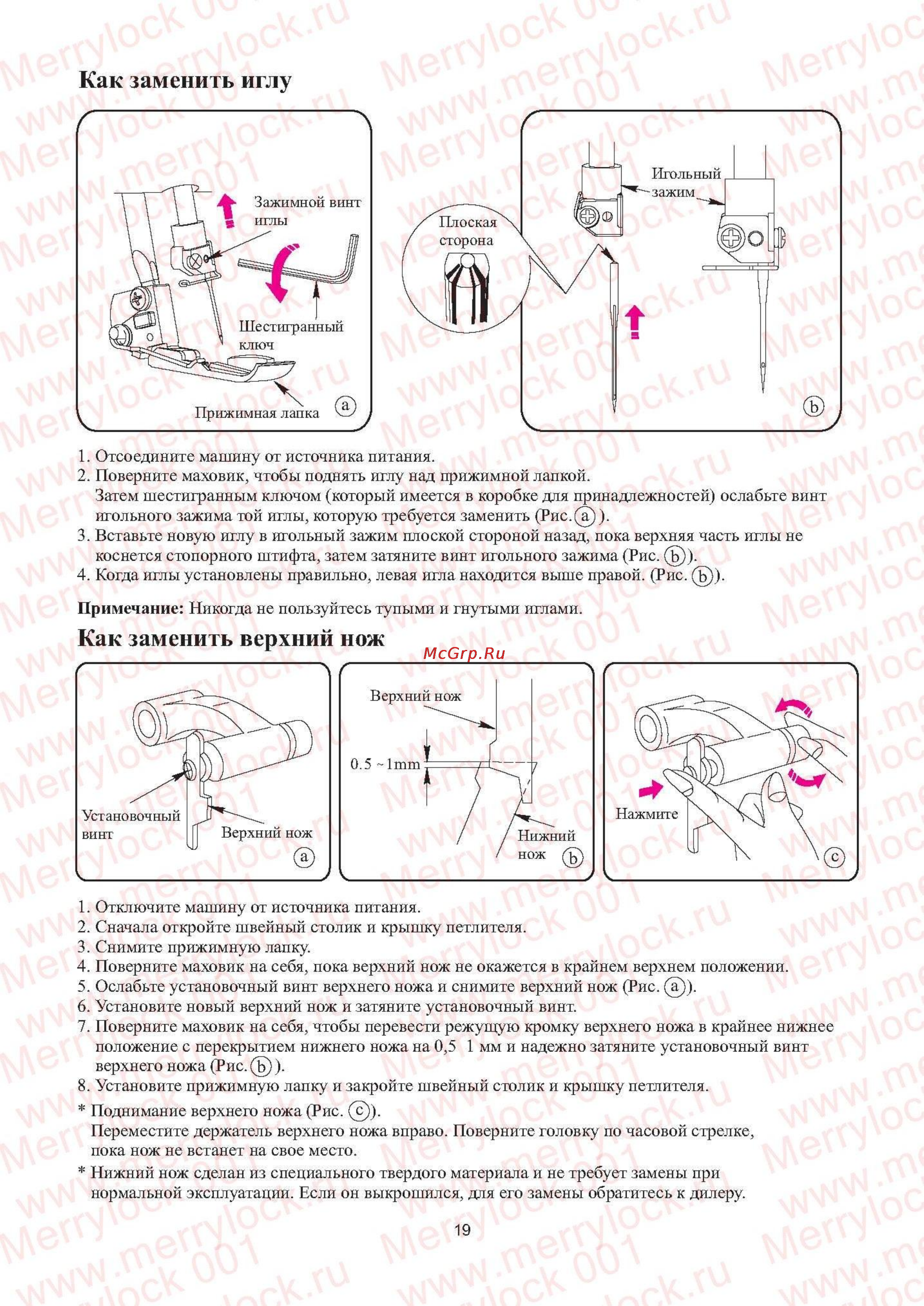

Как заменить иглу 1 Отсоедините машину от источника питания 2 Поверните маховик чтобы поднять иглу над прижимной лапкой Затем шестигранным ключом который имеется в коробке для принадлежностей ослабьте винт игольного зажима той иглы которую требуется заменить Рис а 3 Вставьте новую иглу в игольный зажим плоской стороной назад пока верхняя часть иглы не коснется стопорного штифта затем затяните винт игольного зажима Рис Ь 4 Когда иглы установлены правильно левая игла находится выше правой Рис ф Примечание Никогда не пользуйтесь тупыми и гнутыми иглами Как заменить верхний нож 1 Отключите машину от источника питания 2 Сначала откройте швейный столик и крышку петлителя 3 Снимите прижимную лапку 4 Поверните маховик на себя пока верхний нож не окажется в крайнем верхнем положении 5 Ослабьте установочный винт верхнего ножа и сними с верхний нож Рис а 6 Установите новый верхний нож и затяните установочный винт 7 Поверните маховик на себя чтобы перевести режущую кромку верхнего ножа в крайнее нижнее положение с перекрытием нижнего ножа на 0 5 1 мм и надежно затяните установочный винт верхнего ножа Рис Ь 8 Установите прижимную лапку и закройте швейный столик и крышку петлителя Поднимание верхнего ножа Рис Переместите держатель верхнего ножа вправо Поверните головку по часовой стрелке пока нож не встанет на свое место Иижний нож сделан из специального твердого материала и не требует замены при нормальной эксплуатации Если он выкрошился для его замены обратитесь к дилеру 19
