2.4 Соединительная коробка, компоненты

Опасно

• Перед выполнением технического обслуживания или работ с электрооборудованием всегда

отсоединяйте установку от сети питания!

• Все электрические соединения должны выполняться уполномоченными специалистами в

соответствии с региональными правилами и нормативными документами.

Осторожно

Следите за тем, чтобы при установке в фальшпотолке крышка люка не падала.

Topvex SF оборудован встроенным регулятором и внутренней проводкой.

Ослабьте 4 болта, чтобы снять крышку люка соединительной коробки.

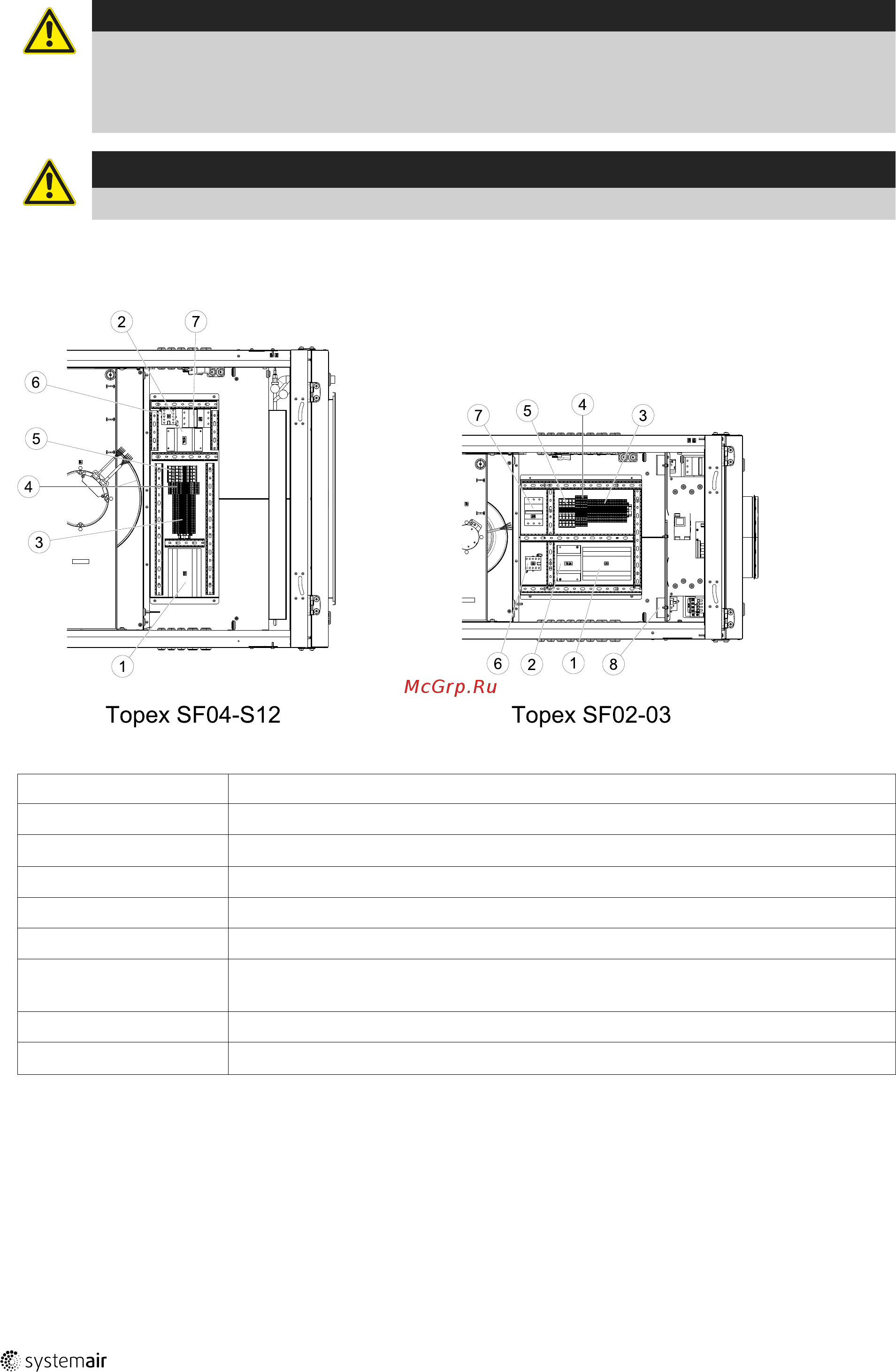

Рис. 1 Соединительная коробка

Позиция Описание

1 Контроллер E283 WEB

Трансформатор 230/24 В переменного тока

3 Клеммы внутренних и внешних компонентов

4 Клеммы внутренней проводки

5 Клеммы для подключения установки к сети питания

Пускатель (K2) вкл/выкл насоса управления подачей воды (только агрегаты типа

HW, в агрегатах типа EL отсутствует)

7 Автоматический предохранитель

Сброс для защиты от перегрева (только для агрегатов типа EL)

3 Описание пользовательского интерфейса

3.1 Панель управления

Панель управления SCP поставляется с 10-метровым кабелем (можно использовать кабель до 100 м), который

соединяется с панелью с одной стороны и с агрегатом Topvex (быстросоединяемым контактом) с другой. Кон-

такт подключен к контроллеру Corrigo, расположенному в распределительной коробке. Кабель можно отсоеди-

нить от задней части панели управления (см. рисунок 2).
