Systemair Topvex SF06 EL 27,5kW [9/32] Работа с панелью управления

Описание пользовательского интерфейса |

3.1.1 Работа с панелью управления

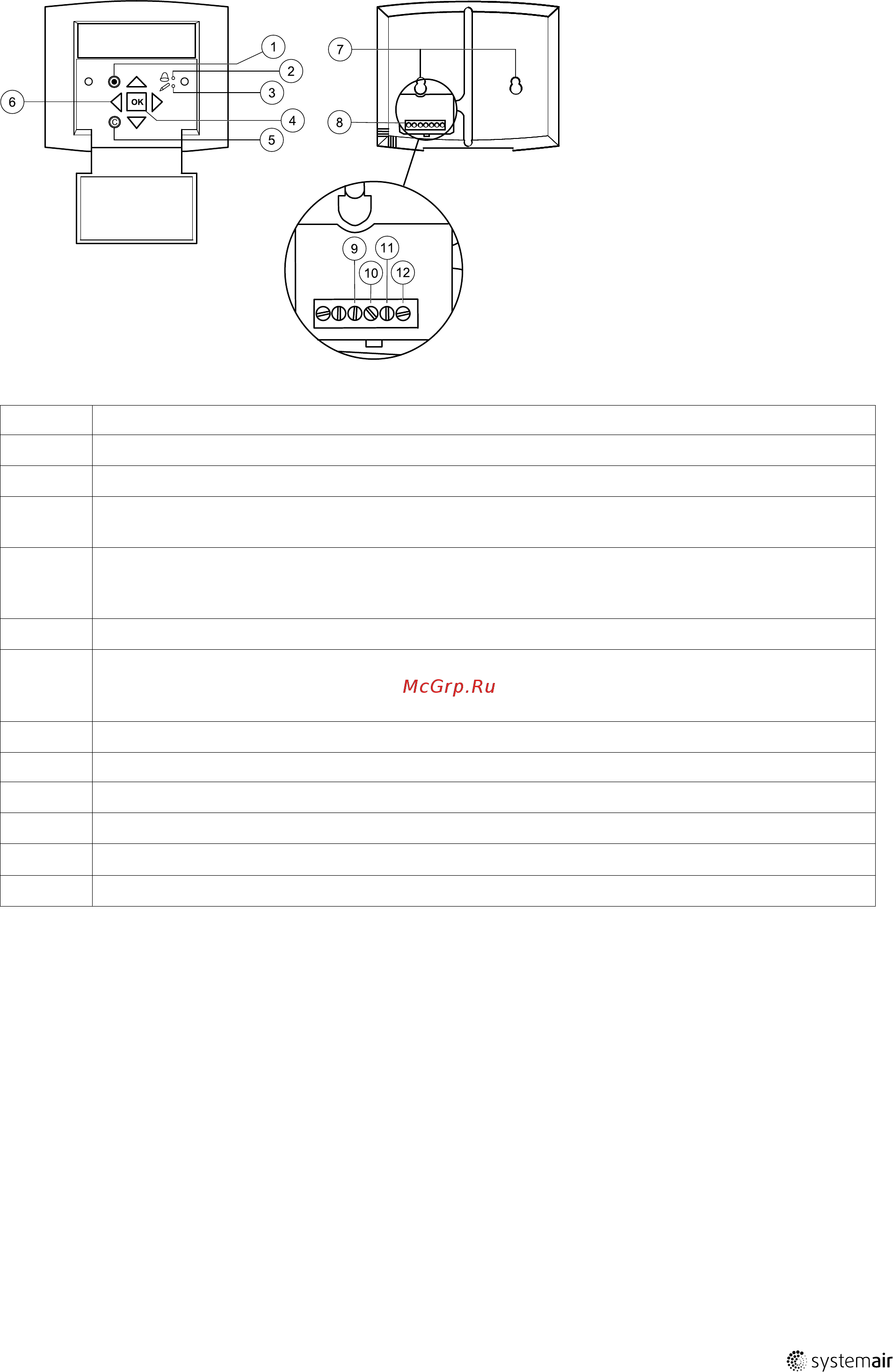

Рис. 2 Панель управления

Позиция Пояснение

1 Кнопка аварийных сигналов: открывает доступ к списку аварийных сигналов.

2 Индикатор аварийного сигнала: мигает красным при наличии аварийного сигнала.

3 Индикатор записи: мигает желтым, указывая на возможность настройки или изменения

параметров.

Кнопка «ОК»: служит для изменения или задания параметров (если возможно). Также

используется для перемещения между изменяемыми параметрами в пределах одного

диалогового окна.

5 Кнопка отмены: используется для отмены изменения и возвращения к изначальным параметрам.

Кнопки со стрелками (вправо, влево, вверх и вниз): используются для перемещения вправо,

влево, вверх и вниз по дереву меню. Кнопки перемещения вверх и вниз применяются также для

увеличения или уменьшения значений при настройке параметров.

7 Монтажные отверстия

8 Блок выводов

9 Соединение с коричневым проводом.

10 Соединение с желтым проводом

Соединение с белым проводом

12 Соединение с черным проводом

1303233 | A002
