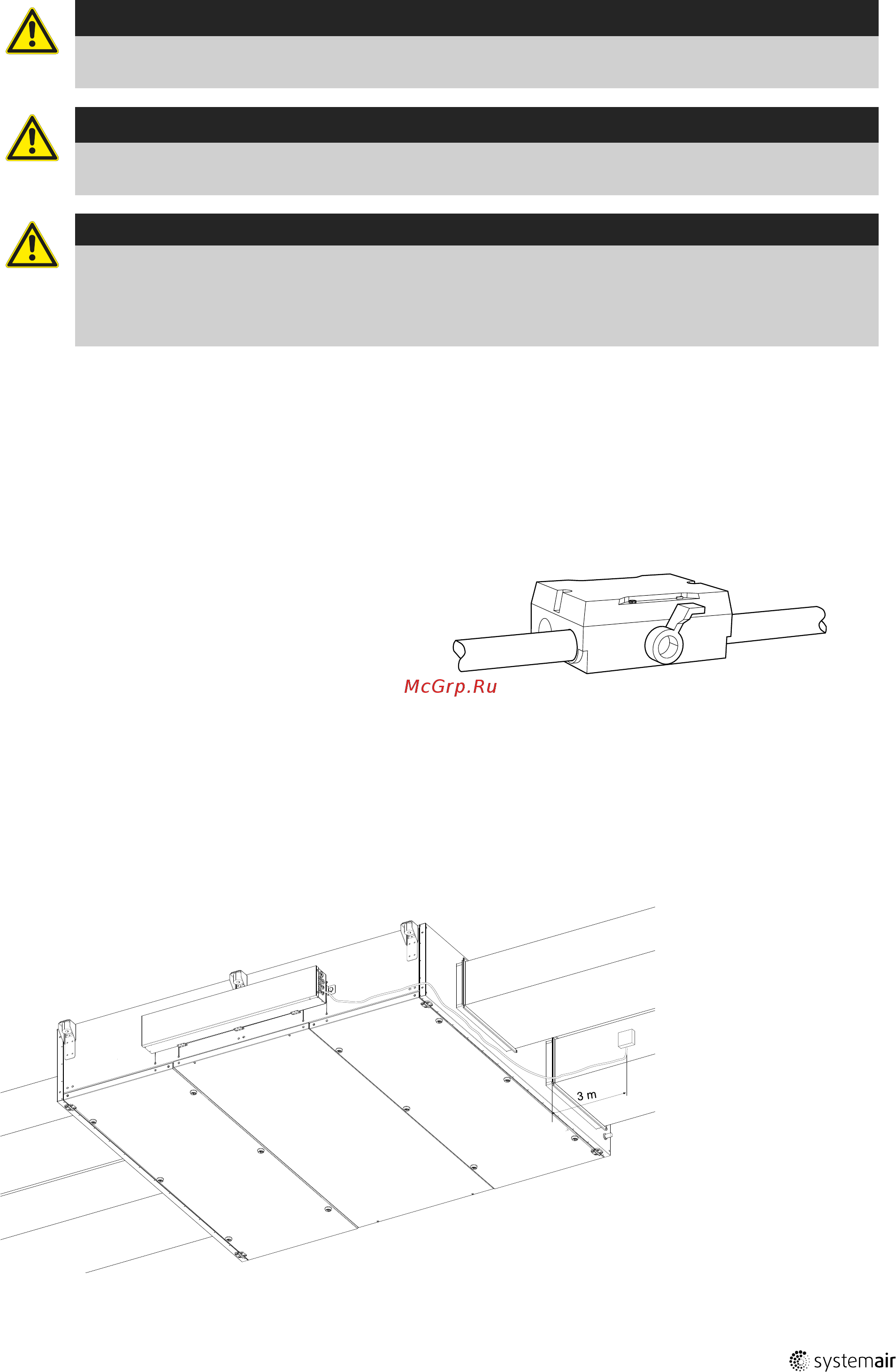

Systemair Topvex FC02-R-CAV [15/28] Процедура установки

Установка

4.4.1 Процедура установки

Предупреждение

При монтаже и техническом обслуживании берегитесь острых кромок. Используйте подходящее

подъемное устройство. Работайте в защитной одежде.

Предупреждение

Подключение установки к сетевому питанию необходимо защищать многополюсным

автоматическим выключателем с зазором не менее 3 мм.

Опасно

• Перед выполнением технического обслуживания или работ с электрооборудованием всегда

отсоединяйте установку от сети питания!

• Все электрические соединения должны выполняться уполномоченными специалистами в

соответствии с региональными правилами и нормативными документами.

1 Подготовьте монтажную поверхность. Она должна

быть гладкой, ровной и способной выдерживать

массу агрегата. Выполняйте установку согласно

региональным правилам и нормативным

документам.

Установите агрегат, наклонив его под углом 0–3° к

дренажному каналу.

2 Переместите агрегат к месту установки.

3 Подключите установку к электросети с помощью

многополюсного выключателя (аварийного пре-

рывателя), поставляемого по дополнительному

заказу. Проложите проводку непосредственно к

соединительной коробке. Соединительная короб-

ка может откидываться вверх и вниз; будьте осто-

рожны, чтобы не разрезать провода.

Дополнительные сведения см. в прилагаемой схе-

ме электрических соединений и в глава 4.7.5.

4.5 Датчик приточного воздуха

Датчик приточного воздуха входит в комплект поставки установки; его следует установить в воздуховоде при-

точного воздуха на расстоянии около 3 м от установки (рисунок 7). В глава 4.7.5 указаны клеммы соединитель-

ной коробки, к которым подключается датчик. Все остальные датчики температуры встраиваются в установку

изготовителем.

Рис. 7 Установленный датчик приточного воздуха (правосторонний агрегат)
