4
|
Сведения о продукте
70A70
C C
B60 60
E
D
148
J
IHG
F
L
100
100
136
A-A
A-A
A-A
*1/2"
□K
M

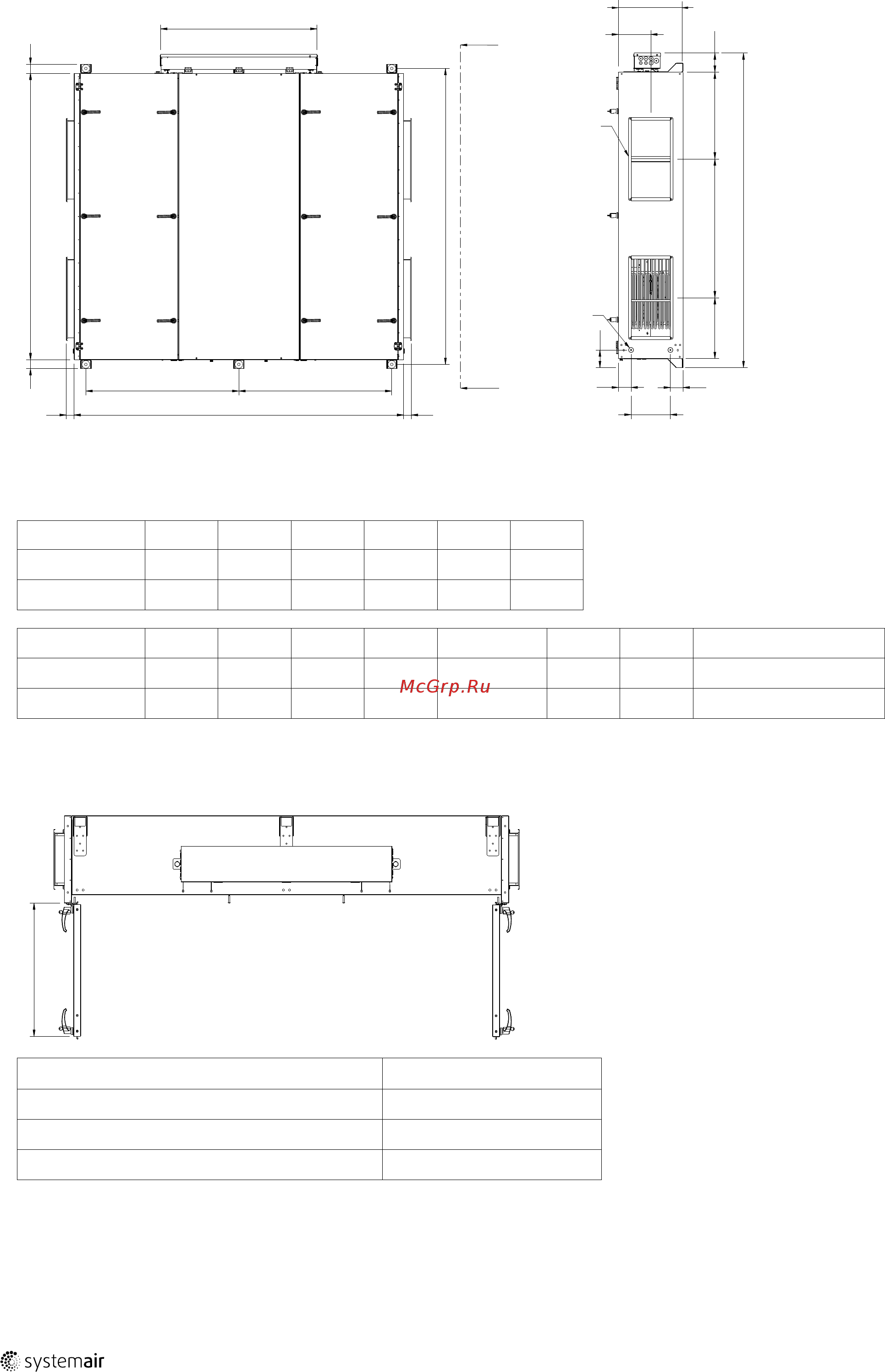

Рис. 2 Размеры Topvex FC04, Topvex FC06 мм (изображен правосторонний агрегат)
* = штекерное подключение
Модель А B C D E F
Topvex FC04 2024 2561 1190 1204 2098 2242
Topvex FC06 2214 2546 1182 1208 2288 2432
Модель G H I J □□K L M L Масса, кг
Topvex FC04 446 979 600 200 250x500 200 400 420
Topvex FC06 471 1073 671 250 300x600 300 500 510
3.2.2 Требуемое пространство
На рисунке изображен Topvex FC06
W
Модель
Ш (мм)
Topvex FC02 644
Topvex FC04 774
Topvex FC06 765
При установке агрегата с раздвижными дверцами расчет необходимого пространства должен учитывать высоту
опорных планок таких дверец (60 мм).
