RX(Y)Q5-10-12P7W1B + RXQ8P7W1B + RXYQ8P8W1B +
RXYHQ12P8W1B + RX(Y)Q14~18P7W1BA
Система кондиционирования VRVIII
4PW48461-1
Инструкция по монтажу
32
■ После устранения неисправности нажмите кнопку
и сбросьте код неисправности.
Выполните пробный запуск ещё раз и убедитесь в том, что
неисправность была правильно устранена.
13.Работа в режиме технического
обслуживания
Метод вакуумирования
При первичном монтаже это вакуумирование не требуется. Оно
необходимо только в целях ремонта.
1 Когда агрегат находится в остановленном состоянии и во
2 режиме установки, установите для необходимой функции
B (работа в режиме удаления хладагента/вакуумирования)
значение (ВКЛ).
- После этого не сбрасывайте 2 режим установки до
окончания вакуумирования.
- Светодиод H1P светится, пульт дистанционного
управления отображает « » (пробный запуск) и
«» (внешнее управление), работа будет запрещена.
2 Вакуумируйте систему вакуумным насосом.
3 Нажмите кнопку и сбросьте 2 режим установки.
Метод удаления хладагента
с помощью аппарата для удаления хладагента
1 Когда агрегат находится в остановленном состоянии и во
2 режиме установки, установите для необходимой функции
B (работа в режиме удаления хладагента/вакуумирования)
значение (ВКЛ).
-Регулирующие клапаны внутренних и наружных
агрегатов полностью откроются и включатся некоторые
электромагнитные клапаны.
- Светодиод H1P светится, пульт дистанционного
управления отображает « » (пробный запуск) и
«» (внешнее управление), работа будет запрещена.
2 Отключите подачу электропитания на внутренние агрегаты
и на наружный агрегат размыкателем цепи. Отключив
подачу электропитания на одну сторону, отключите подачу
электропитания на другую сторону через 10 минут.
В противном случае может произойти сбой в обмене
информацией между внутренними и наружным агрегатом и
регулирующие клапаны снова полностью закроются.
3 Удалите хладагент с помощью аппарата для удаления
хладагента. Подробную информацию смотрите в инструк-
ции по эксплуатации, прилагаемой к аппарату для удаления
хладагента.
14. Предосторожности при утечке
холодильного агента
Введение
Установщик и специалист по эксплуатации должны при-
нять меры по защите от утечки в соответствии с местными
нормативами и стандартами. Если местных нормативов на
этот счет не существует, можно руководствоваться
приведенными ниже стандартами.
В этой системе используется хладагент R410A. Сам по себе
хладагент R410A является абсолютно безопасным, нетоксич-
ным и непожароопасным веществом. Тем не менее помещение,
в котором устанавливается кондиционер, должно быть
достаточно большим. Большая площадь помещения поможет
избежать превышения максимально допустимого уровня кон-
центрации хладагента в случае его утечки, а также превышения
соответствующих нормативов, установленных местными
инструкциями и стандартами.
Максимально допустимый уровень концентрации
Максимально допустимый уровень концентрации холодильного
агента зависит от объема помещения, в котором может
произойти утечка.
Единица измерения концентрации - кг/м
3
(масса газообразного
хладагента в кг на объем в 1 м
3
занятого им пространства).
Уровень концентрации не должен превышать максимально
допустимый.
По соответствующему европейскому стандарту максимально
допустимый уровень концентрации холодильного агента R410A
составляет 0,44 кг/м
3
.
Особе внимание следует уделять подвалам и другим
местам, в которых возможно скопление хладагента,
поскольку он тяжелее воздуха.
Методика расчета максимальной концентрации
хладагента
Проверьте максимальный уровень концентрации, выполнив
последовательно действия с 1 по 4, и в случае необходимости
примите соответствующие меры.
1 Рассчитайте количество холодильного агента (в кг),
заправленного отдельно в каждую систему.
На агрегатах серии
RX(Y)Q5~18 +
RXYHQ12 проводка
подсоединяется
к клеммам Q1/Q2
(Out Multi)
U7
UF
Снимите проводку с клемм
Q1/Q2 (Out Multi)
Недостаточное
количество
хладагента
в системе
E4
F3
Проверьте, правильно ли была
выполнена заправка дополни-
тельного хладагента в систему.
Еще раз рассчитайте количество
необходимого хладагента
в системе с учетом длины ее
трубопроводов и добавьте
нужное количество хладагента.
Ошибка
при монтаже
Код ошибки Способ устранения
BS3 RETURN
ON
BS1 MODE
ON

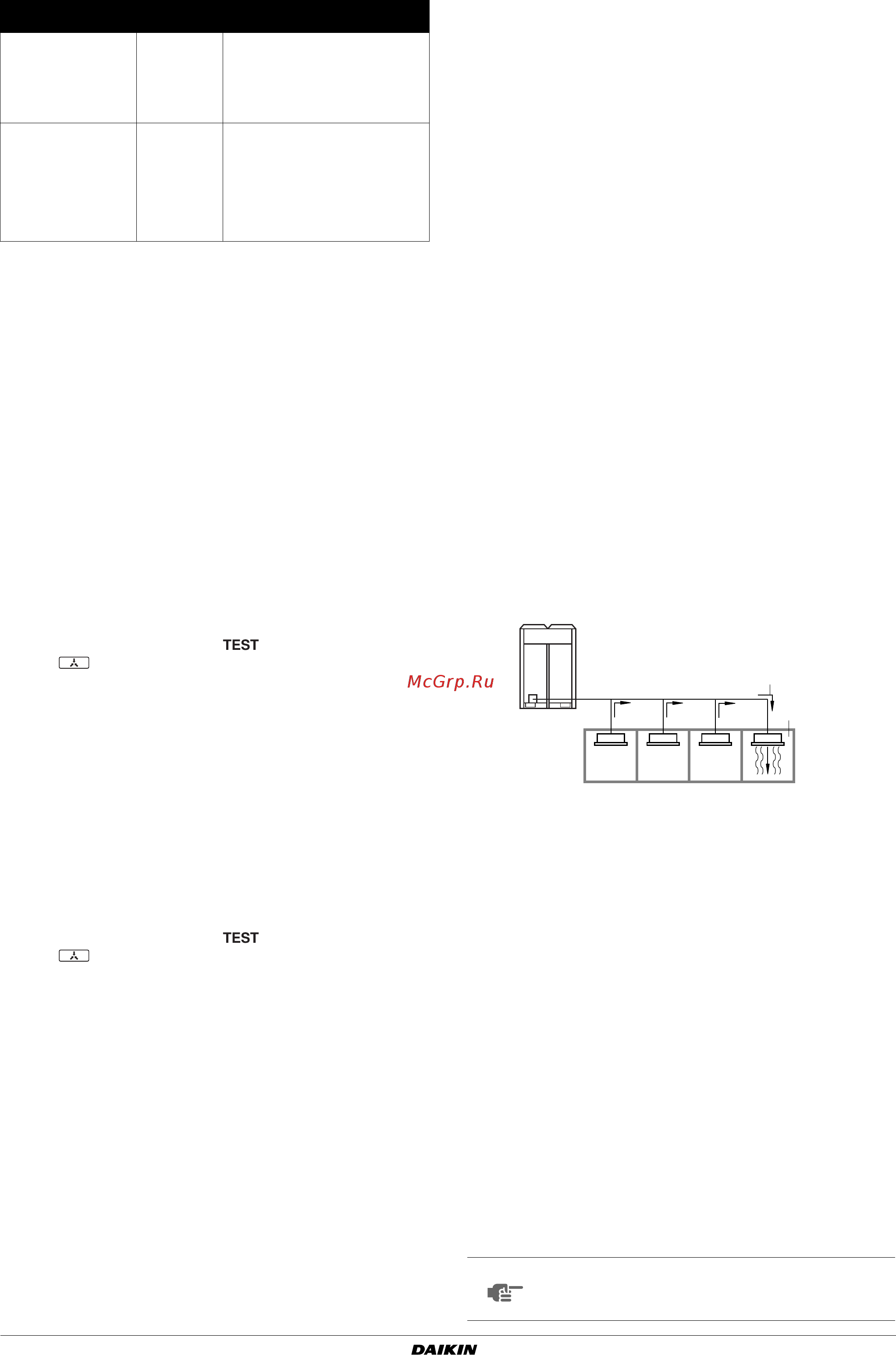

1 направление потока хладагента
2 помещение, в котором происходит утечка (весь холодильный
агент из системы вытекает в помещение)
количество
хладагента
в одноблочной
системе
(количество
хладагента,
заправленного
на заводе)
+
количество
хладагента,
дозаправленного при
монтаже (количество
хладагента,
дозаправленного в
соответствии
с длиной и диаметром
труб)
=
общее
количество
хладагента
в системе (кг)
ПРИМЕЧАНИЕ
Если система состоит из 2 полностью независи-
мых систем, то в расчете принимается количество
хладагента каждой системы в отдельности.
2
1
