Elna 664 [10/42] Подъем и опускание прижимной лапки

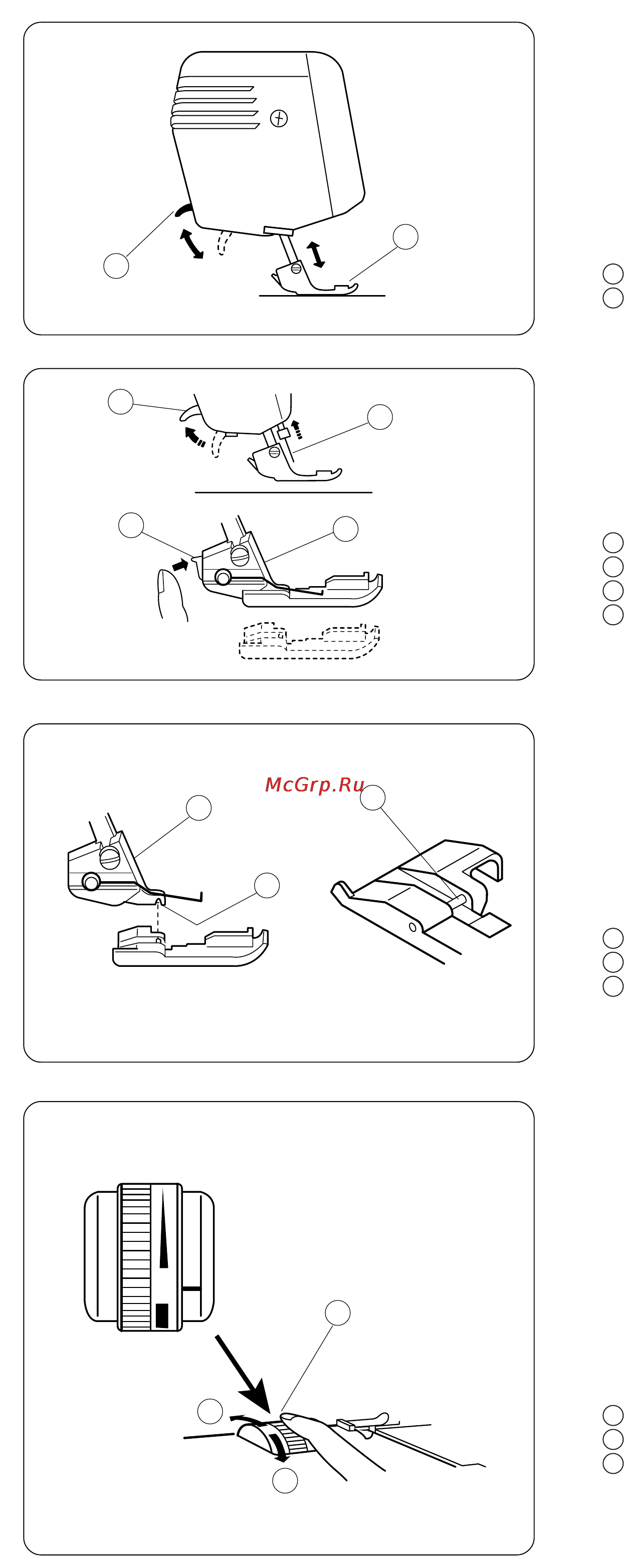

![Elna 664 [10/42] Подъем и опускание прижимной лапки](/views2/1071807/page10/bga.png)
N
1
2
1
3
2
4
1
2
3
1
2
3
8
Подъем и опускание прижимной лапки
Прижимная лапка поднимается и опускается
при помощи рычага подъема лапки.
* При работе лапка всегда должна быть опущена
за исключением случаев, когда машину заправляют
или тестируют ее без заправки нитей.
Натяжение нитей будет слабым до тех пор, пока рычаг
прижимной лапки поднят.
Прижимная лапка
Рычаг прижимной лапки
Снятие прижимной лапки
1. Выключите питание и отключите машину от сети.
2. Поднимите иглу и прижимную лапку.
3. Нажмите на кнопку позади держателя прижимной
лапки. Лапка отскочит.
Игла
Рычаг подъема прижимной лапки
Держатель лапки
Кнопка
Установка прижимной лапки
1. Выключите питание и отключите машину от сети.
2. Расположите прижимную лапку так, чтобы стержень
находился прямо под выемкой держателя.
3. Опустите держатель лапки и пристегните ее.
4. Поднимите рычаг прижимной лапки и проверьте,
что лапка пристегнута крепко.
Держатель лапки
Выемка
Стержень
Регулировка давления лапки на ткань
Для обычного шитья нет необходимости регулировать
давление лапки на ткань.
При обработке тяжелых или легких тканей поверните
регулятор:
— назад — для тяжелых тканей
— вперед — для легких тканей
* Для обычного шитья установите регулятор
в положение «N».
Увеличить давление лапки
Уменьшить давление лапки
Регулятор давления
1
2
3
4
1
2
1
2
3
1
2
3
