Бастион СКАТ-1200У [9/12] Схема каскадного подключения источника с целью увеличения длительности работы

ФИАШ.436234.459 РЭ-2 Формат А5

Назначение контактов диагностического разъёма:

Контакты 1, 3 – ОБЩИЙ

Контакт 4 – напряжение для питания внешнего устройства, уровень

напряжения от 8 до 15В, ток не более 200мА.

Контакт 5 – информация о наличии сети, 0В в отсутствие сети, 3 - 4В при

наличии сети, может работать на вход с сопротивлением не менее 30кОм

Контакт 6 – информация о исправности цепей АКБ – при неисправности в

цепи АКБ уровень напряжения 0 В, при отсутствии неисправностей в цепи АКБ – 4-5В

Контакт 7 – напряжение с выходной клеммы источника, уровень

напряжения 0 - 28В

Контакт 8 – напряжение на клеммах АКБ, уровень напряжения 0 - 15В.

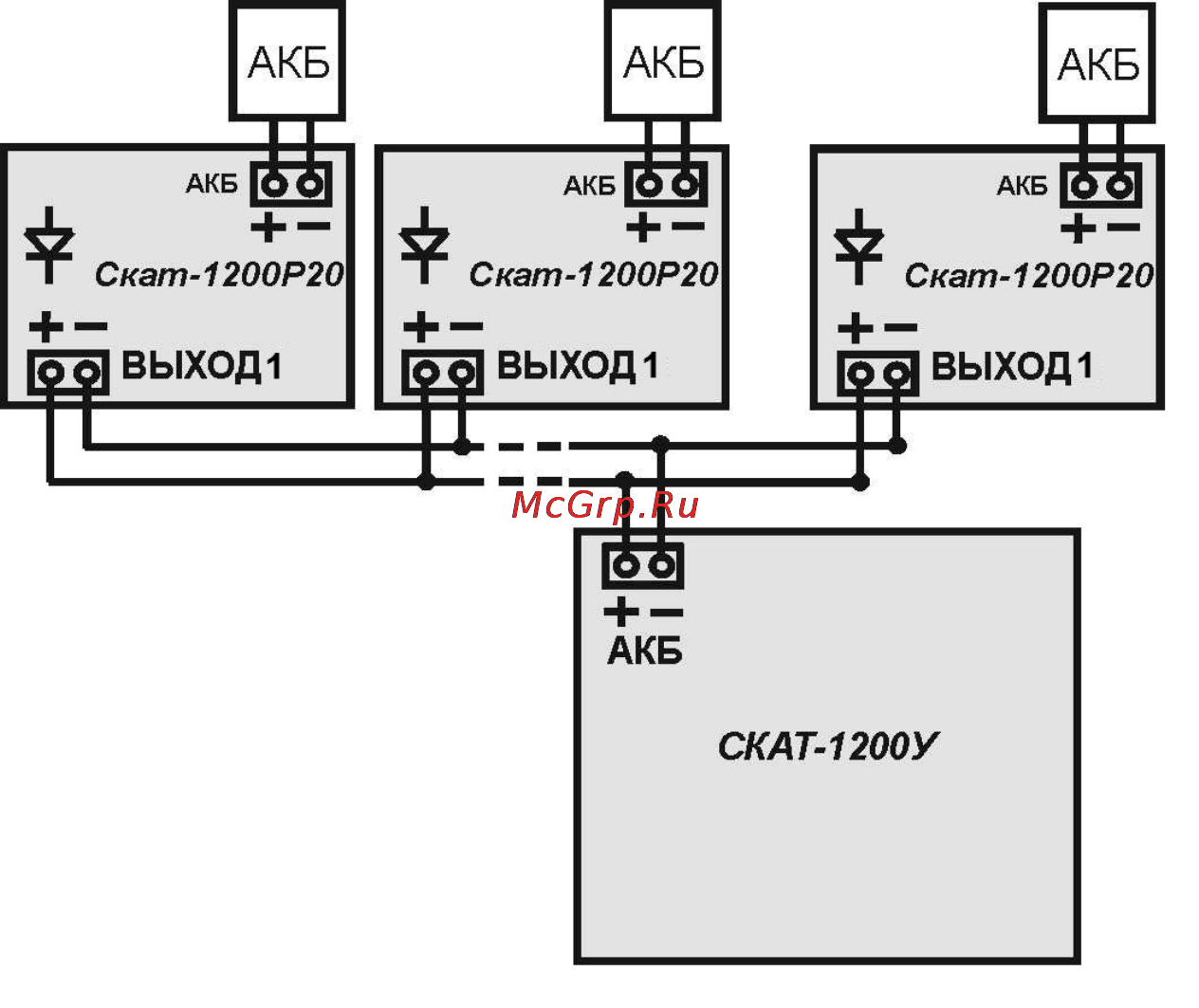

Схема каскадного подключения источника с целью увеличения длительности

работы

ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

Срок службы 10 лет с момента (даты) ввода в эксплуатацию, или даты продажи

источника. Если дата продажи или ввода в эксплуатацию не указаны, срок службы

исчисляется с момента (даты) выпуска источника.

Настоящая гарантия предоставляется изготовителем в дополнение к правам

потребителя, установленным действующим законодательством Российской

Федерации, и ни в коей мере не ограничивает их.
