VAM150~2000F
Инверторный кондиционер системы
HRV (Вентиляция с регенерацией тепла)
4PW13545-1C
Руководство по монтажу

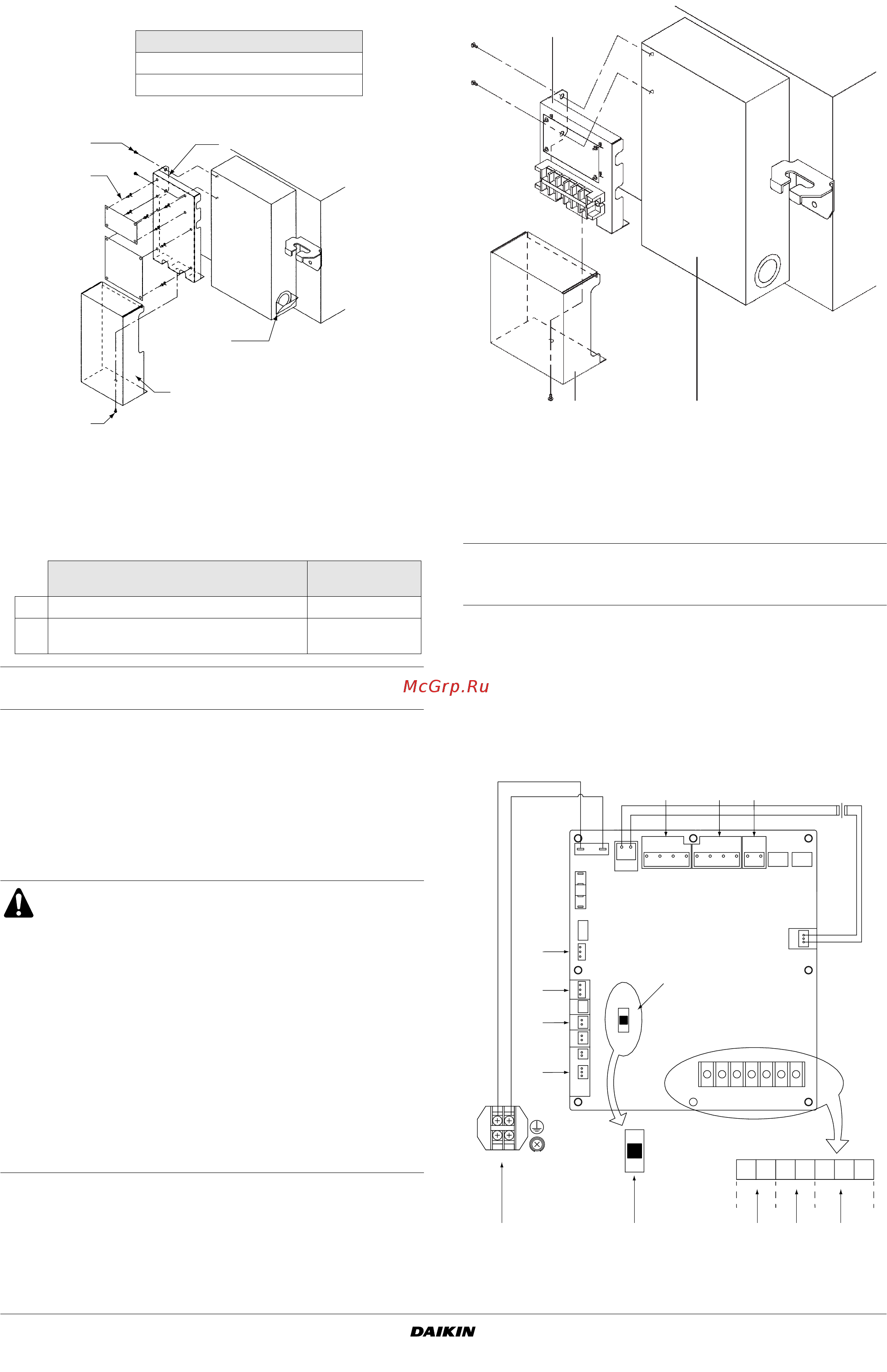

9
■ VAM150F, VAM250F, VAM350F, VAM500F, VAM650F, VAM800F,
VAM1000F
УСТАНОВКА
Порядок установки дополнительного комплекта
управления нагревателем (BRP4A50)
Эксплуатация агрегатов типа HRV при температуре атмосфер-
ного воздуха –10°C или ниже предполагает наличие устройства
предварительного подогрева воздуха, которое приобретается
на месте.
Комплект BRP4A50 служит замедлителем включения-
отключения агрегата при использовании устройства
предварительного подогрева воздуха (требуется начальная
настройка).
Установите комплект управления нагревателем снаружи
распределительной коробки агрегата HRV, как показано ниже.
Порядок установки дополнительного комплекта BRP4A50
изложен более подробно в прилагаемой к нему инструкции по
монтажу.
Подключение шнура электропитания, клеммы провода
управления и переключатели электронного блока
управления (печатная плата)
■ Подключите шнур электропитания к клеммам L и N.
■ Закрепите с помощью зажима шнур электропитания, как
показано на "Открытие распределительной коробки" на
странице 7
■ Не забудьте подключить электрическое заземление.
■ VAM150F, VAM250F, VAM350F, VAM500F, VAM650F, VAM800F,
VAM1000F
KRP50-2A90 компоненты
Крепежный винт 3 шт.
Зажим 2 шт.
ВНИМАНИЕ!
■ Соблюдайте национальные стандарты и
нормативы в отношении электронагревателей,
защитных устройств и выбора места установки.
■ Используйте негорючий воздуховод электро-
нагревателя. По соображениям безопасности
удостоверьтесь в том, что расстояние между
нагревателем и агрегатом HRV составляет ≥2 м.
■ Подключайте агрегаты HRV и электронагрева-
тели к разным источникам электропитания и
размыкателям.
■ Порядок начальной настройки пульта дистан-
ционного управления см. в параграфах 19(29)-8-03
или 19(29)-8-04 главы "Список установок" на
странице 11.
1
5
4
3
2
3
A
B
1 Крепежная плата
2 Опора печатной платы (прилагается к печатной плате адаптера)
3 Крепежный винт
4 Крышка
5 Распределительная коробка
Наименование адаптера
Наименование
комплекта
A Печатная плата адаптера увлажнителя KRP50-2
B Печатная плата адаптера дистанционного
управления
KRP2A1
1 Распределительная коробка
2 Комплект управления нагревателем
3 Крепежный винт
4 Крышка
431
23
X3AX2AX1A
X7A
FuL 10A
X13A
X8A
X12AX5AX9A
KRP
50-2
SS1
X11A
X10A
LN
LN
H
M
L
P2 P1 F1 F2 J1 J2 JC
P2 P1 F1 F2 J1 J2 JC
SS1
H
M
L
1615
14
177
6
54
1
32
12
11
10
9
8
13
