Daikin VAM1500FA [9/24] Открытие распределительной коробки
![Daikin VAM500FA7VE [9/24] Открытие распределительной коробки](/views2/1718972/page9/bg9.png)
VAM150~2000F
Инверторный кондиционер системы
HRV (Вентиляция с регенерацией тепла)
4PW13545-1C
Руководство по монтажу
7
Вид со стороны платы VRV ПРИМЕР ЗЛЕКТРИЧЕСКОЙ ПРОВОДКИ
■ Вся проводка цепи передачи, кроме проводов
дистанционного контроллера, выполнена на проводах с
указанием полярности, которую необходимо согласовывать
с обозначениями контактных выводов.
■ Используйте в цепи передачи экранированный провод.
Заземлите экран экранированного провода путем
подключения к " " на заземляющем винте, используя
тарельчатую пружину C.
■ Для проводки передачи можно использовать
экранированные провода, однако они являются
непригодными с точки зрения ЭМС (электромагнитной
совместимости) (Европейская директива).
При использовании экранированного провода
электромагнитная совместимость должна соответствовать
японским стандартам, изложенным в Акте регламентации
электрического оборудования.
При использовании экранированного провода проводка
передачи не требует заземления.

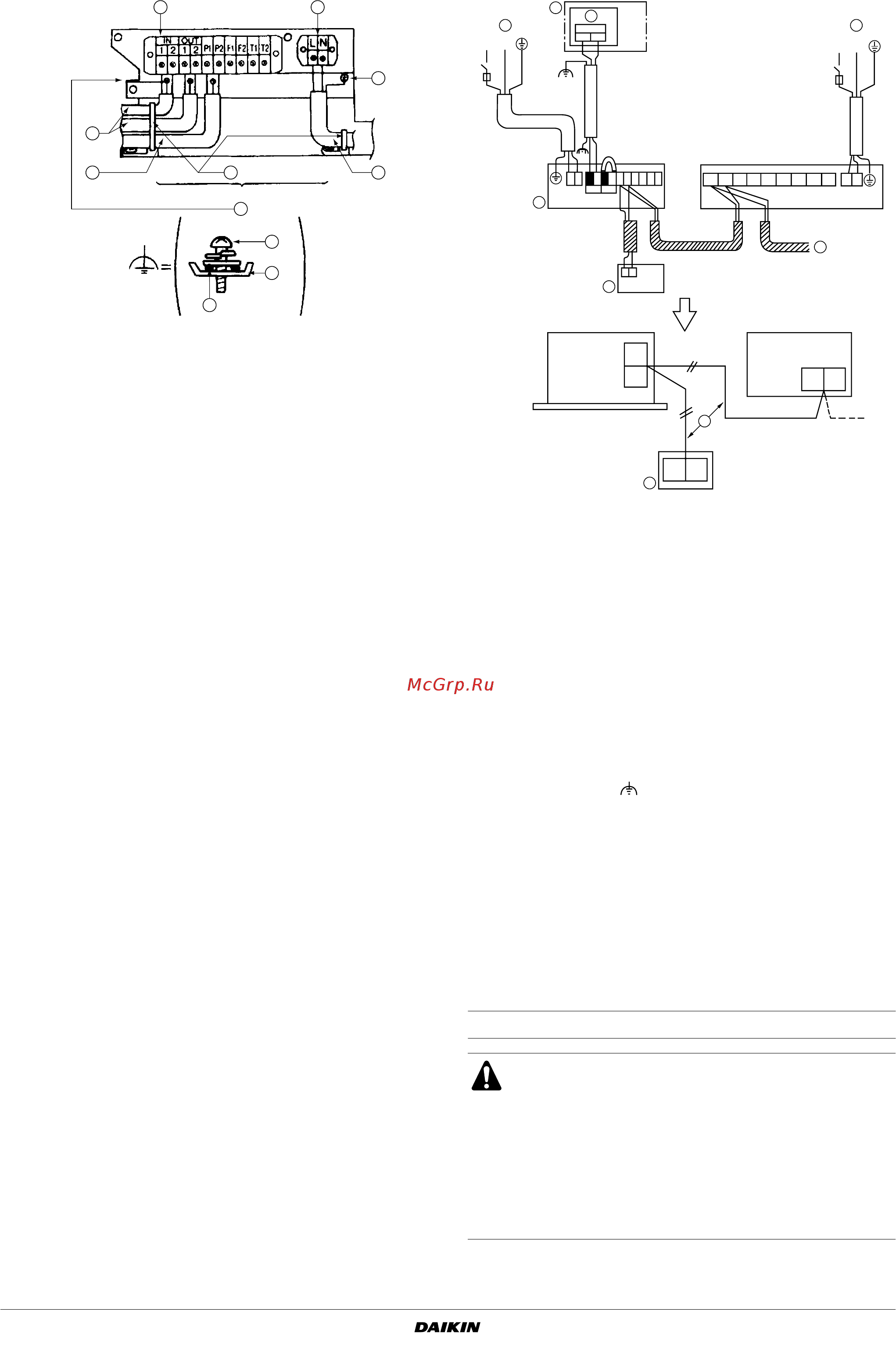

Открытие распределительной коробки
1 2
5
3
46
7
8
A
B
C
1 Клеммная колодка проводки передачи
2 Клеммная колодка источника питания
3 Клемма заземления
4 Проводка источника питания
5 Металлический зажим (прилагается)
6 Проводка дистанционного контроллера
7 Проводка блока
8 Кабель, приобретаемый на месте/Клемма заземления
(прилагается)
Заземлите экранэкранированного провода.
A Винт заземления (прилагается)
B Тарельчатая пружина С (прилагается)
C Деталь экрана
ПРЕДОСТЕРЕЖЕНИЕ
Перед открытием крышки не забудьте выключить
выключатели питания основных блоков и прочие
устройства, подключенные к основным блокам.
■ Удалите винт, фиксирующий крышку, и откройте
распределительную коробку.
■ Закрепите с помощью зажима провода
управления шнура питания, как показано на Рис.
ниже.
VRV
HRV
P1
P1
P1
P2
P2
P2
L
N
12
Out
VRV HRV
L
N
LN 1122
P1 P2 F1 F1 T1 T1
P2 P1 F1 F2 J2 JC L NJ1
1
2
5
3
44
6
7
6
1 Наружный блок/BS блок
2 Распределительная коробка
3 комнатный блок
4 Источник питания 220-240B~50 Hz
5 Удаленный контроллер (VRV)
6 Проводка цепи передачи
7 Удаленный контроллер (HRV)
