входящие в комплект поставки. При необходимости отрегулируйте напряжение по

выходу «12В» (пределы регулировки 12 - 15 В, заводская установка 12 В).

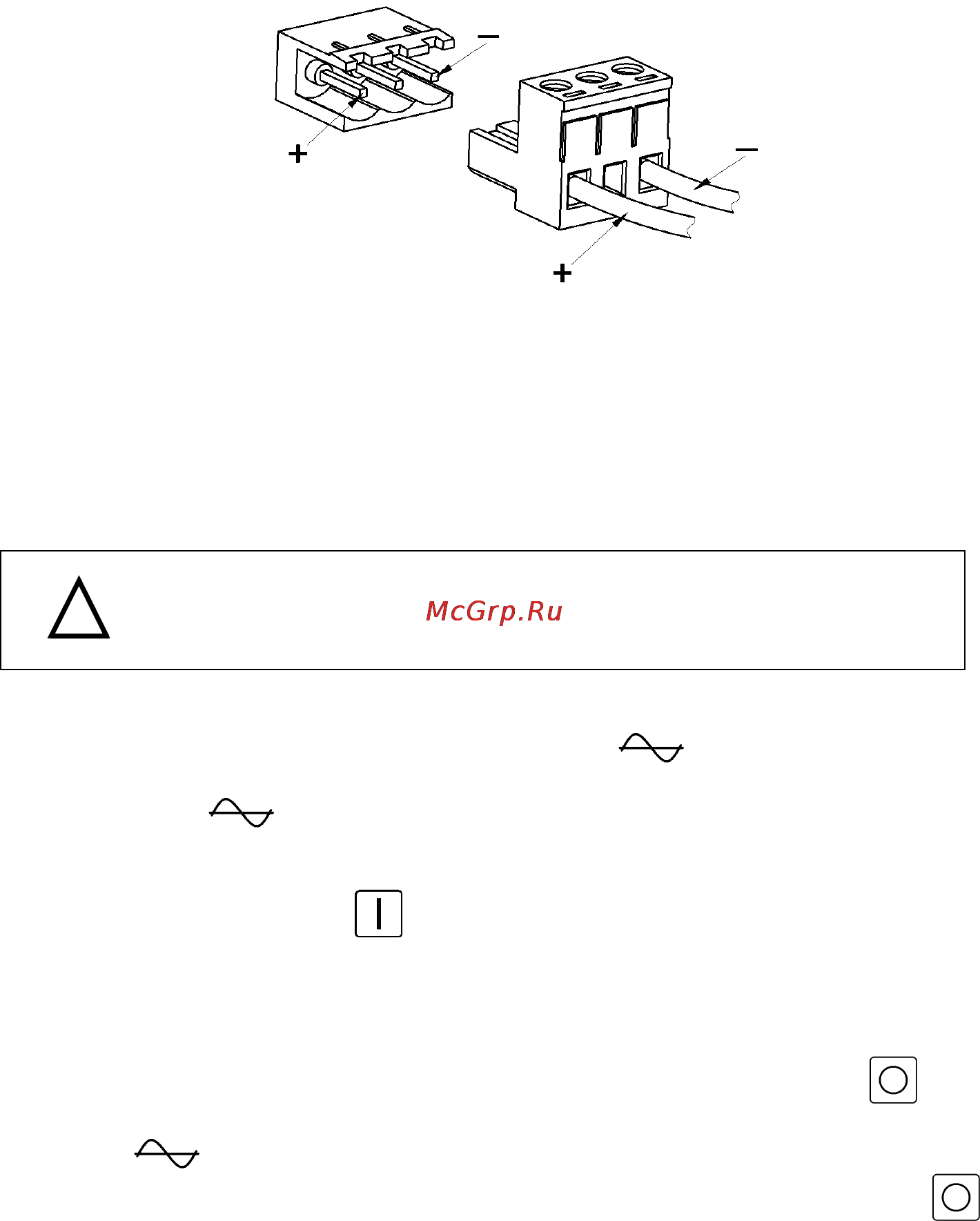

Рисунок 1. Подключение нагрузки к розетке

«12 В» с помощью разъёма 2EDGK-5.0-03P.

Подключить внешнюю АКБ с помощью соединительного шнура АКБ, соблюдая

полярность. Полярность проводов указана на колодке соединительного шнура АКБ.

Как правило положительный провод красного цвета, а отрицательный чёрного

цвета.

Присоединить сетевой шнур к сетевому разъему ИБП и подключить его к

сетевой розетке, соблюдая необходимую фазировку.

Внимание!

Использование ИБП без защитного заземления

запрещено.

ПОДГОТОВКА К РАБОТЕ

Включить ИБП в сеть. Загорится индикатор на передней панели и

начнется зарядка батареи. Выходное напряжение при этом будет отсутствовать.

Если индикатор будет мерцать, значит параметры сети не соответствуют

норме либо нарушена фазировка с питающей сетью (переверните вилку сетевого

шнура в сетевой розетке).

Нажать кнопку включения и удерживать её не менее секунды до появления

звукового сигнала. ИБП подаст питание на нагрузку через байпас (напрямую от

сети), протестирует нагрузку и перейдет в сетевой режим с двойным

преобразованием энергии. Все процессы будут индицироваться соответствующими

индикаторами на передней панели.

Для отключения выходного напряжения нажать кнопку выключения . ИБП

отключит нагрузку и перейдет в режим ожидания, при этом будет светиться

индикатор и

продолжится заряд батареи.

Для полного отключения ИБП, после нажатия кнопки выключения ,

необходимо отключить сеть. Через некоторое время все светодиоды погаснут,

вентилятор остановится.
