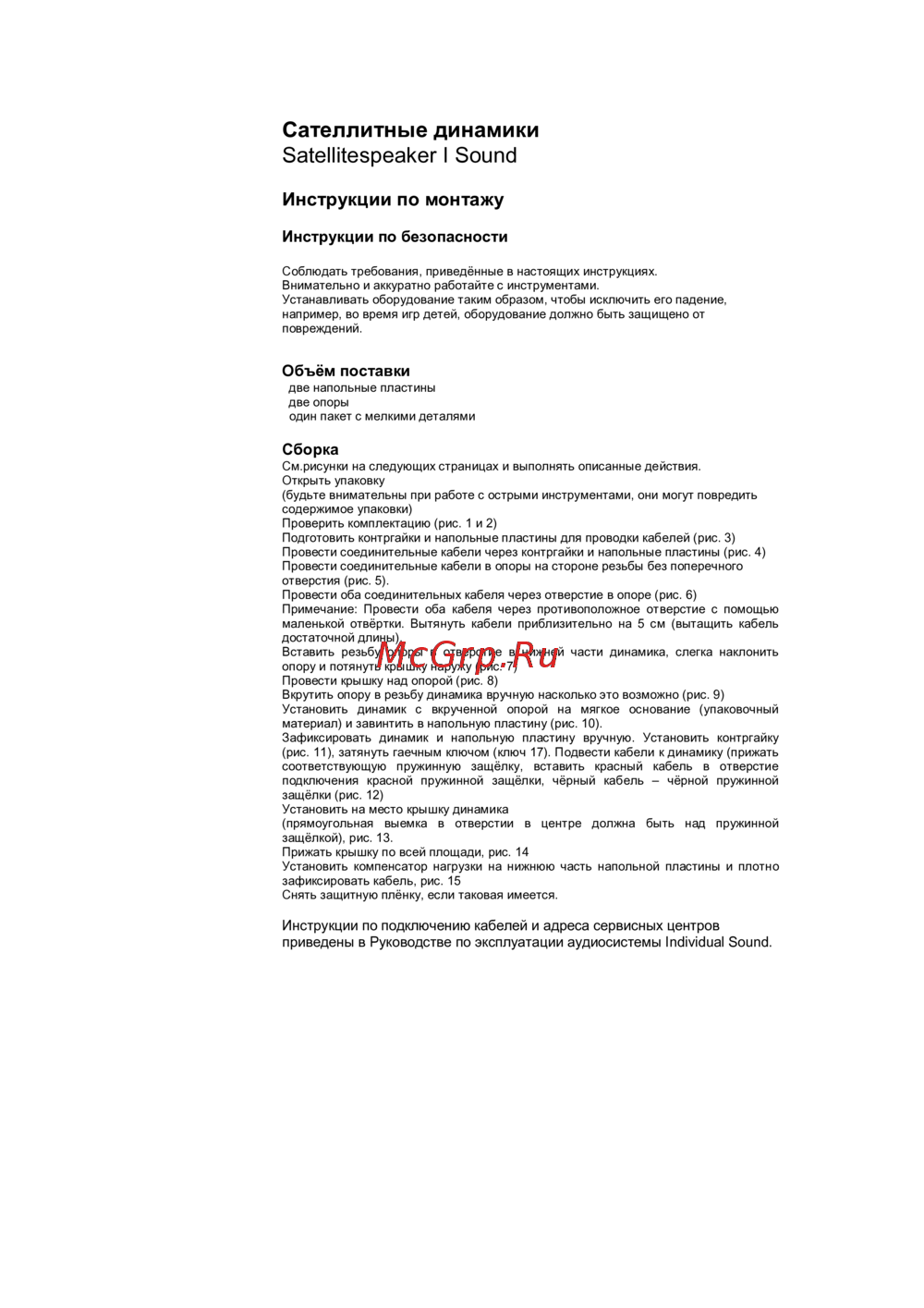

Сателлитные динамики

Satellitespeaker I Sound

Инструкции по монтажу

Инструкции по безопасности

Соблюдать требования, приведённые в настоящих инструкциях.

Внимательно и аккуратно работайте с инструментами.

Устанавливать оборудование таким образом, чтобы исключить его падение,

например, во время игр детей, оборудование должно быть защищено от

повреждений.

Объём поставки

две напольные пластины

две опоры

один пакет с мелкими деталями

Сборка

См.рисунки на следующих страницах и выполнять описанные действия.

Открыть упаковку

(будьте внимательны при работе с острыми инструментами, они могут повредить

содержимое упаковки)

Проверить комплектацию (рис. 1 и 2)

Подготовить контргайки и напольные пластины для проводки кабелей (рис. 3)

Провести соединительные кабели через контргайки и напольные пластины (рис. 4)

Провести соединительные кабели в опоры на стороне резьбы без поперечного

отверстия (рис. 5).

Провести оба соединительных кабеля через отверстие в опоре (рис. 6)

Примечание: Провести оба кабеля через противоположное отверстие с помощью

маленькой отвёртки. Вытянуть кабели приблизительно на 5 см (вытащить кабель

достаточной длины).

Вставить резьбу опоры в отверстие в нижней части динамика, слегка наклонить

опору и потянуть крышку наружу (рис. 7)

Провести крышку над опорой (рис. 8)

Вкрутить опору в резьбу динамика вручную насколько это возможно (рис. 9)

Установить динамик с вкрученной опорой на мягкое основание (упаковочный

материал) и завинтить в напольную пластину (рис. 10).

Зафиксировать динамик и напольную пластину вручную. Установить контргайку

(рис. 11), затянуть гаечным ключом (ключ 17). Подвести кабели к динамику (прижать

соответствующую пружинную защёлку, вставить красный кабель в отверстие

подключения красной пружинной защёлки, чёрный кабель – чёрной пружинной

защёлки (рис. 12)

Установить на место крышку динамика

(прямоугольная выемка в отверстии в центре должна быть над пружинной

защёлкой), рис. 13.

Прижать крышку по всей площади, рис. 14

Установить компенсатор нагрузки на нижнюю часть напольной пластины и плотно

зафиксировать кабель, рис. 15

Снять защитную плёнку, если таковая имеется.

Инструкции по подключению кабелей и адреса сервисных центров

приведены в Руководстве по эксплуатации аудиосистемы Individual Sound.
