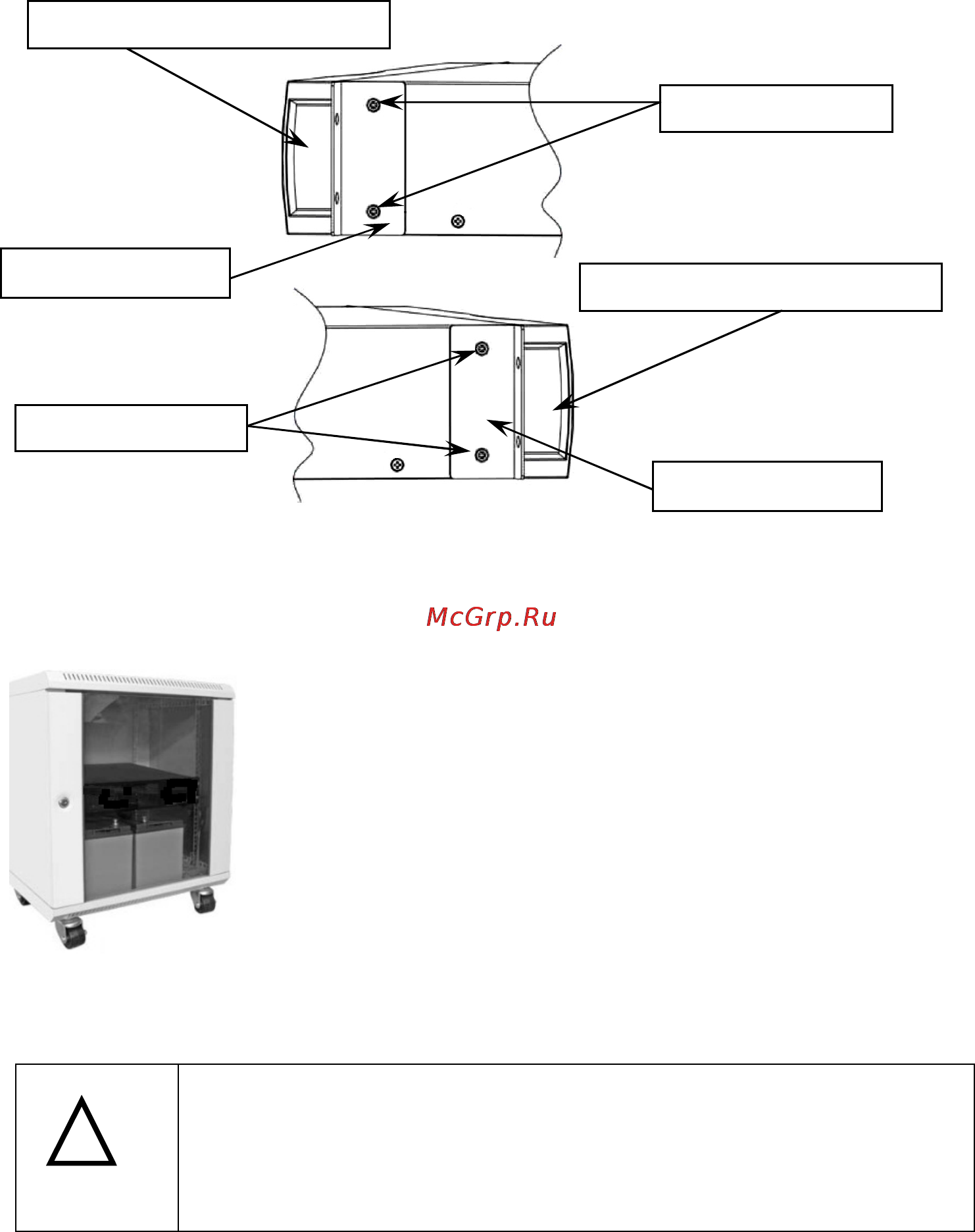

Рисунок 7. Установка кронштейнов на корпус источника

Установка источника в телекоммуникационный шкаф

Источник рекомендуется устанавливать в 19" шкафу или

стойке. По усмотрению потребителя допускается установка вне

шкафов. В этом случае необходимо обеспечить необходимые

зазоры для нормальной вентиляции источника.

После установки кронштейнов источник следует разместить

в шкафу и закрепить его винтами (входят в комплект поставки).

Соединить винт заземления источника с контуром

заземления телекоммуникационного шкафа перемычкой

заземления (в комплект поставки не входит).

Установка и монтаж аккумуляторных батарей

ВНИМАНИЕ!

ВСЕ РАБОТЫ ПО МОНТАЖУ И ПОДКЛЮЧЕНИЮ АКБ И

ИСТОЧНИКА СЛЕДУЕТ ВЫПОЛНЯТЬ С СОБЛЮДЕНИЕМ МЕР

БЕЗОПАСНОСТИ ПРИ РАБОТЕ С ХИМИЧЕСКИМИ

ИСТОЧНИКАМИ ТОКА.

Подключение внешней АКБ осуществляется через разъём на задней стенке

источника с помощью кабеля, входящего в комплект поставки.

Внешняя АКБ собирается из двух последовательно соединенных

аккумуляторных батарей 12В (в комплект поставки НЕ входят и приобретаются

отдельно), в соответствии со схемой, см. приложение 3.

Правый кронштейн

Источник, вид справа

Винты крепления

Источник, вид слева

Левый кронштейн

Винты крепления
