Аккумуляторные батареи следует разместить в специально отведенном для

этого месте, например на нижней полке телекоммуникационного шкафа.

Выполнить, с соблюдением полярности, их последовательное соединение при

помощи перемычки АКБ (входит в комплект поставки).

Подключить АКБ к источнику через разъём на задней стенке источника с

помощью кабеля, входящего в комплект поставки. При подключении кабеля АКБ к

батарее следует соблюдать полярность (черный провод кабеля к клемме минус,

красный провод кабеля к клемме плюс).

После монтажа рекомендуется изолировать клеммы АКБ.

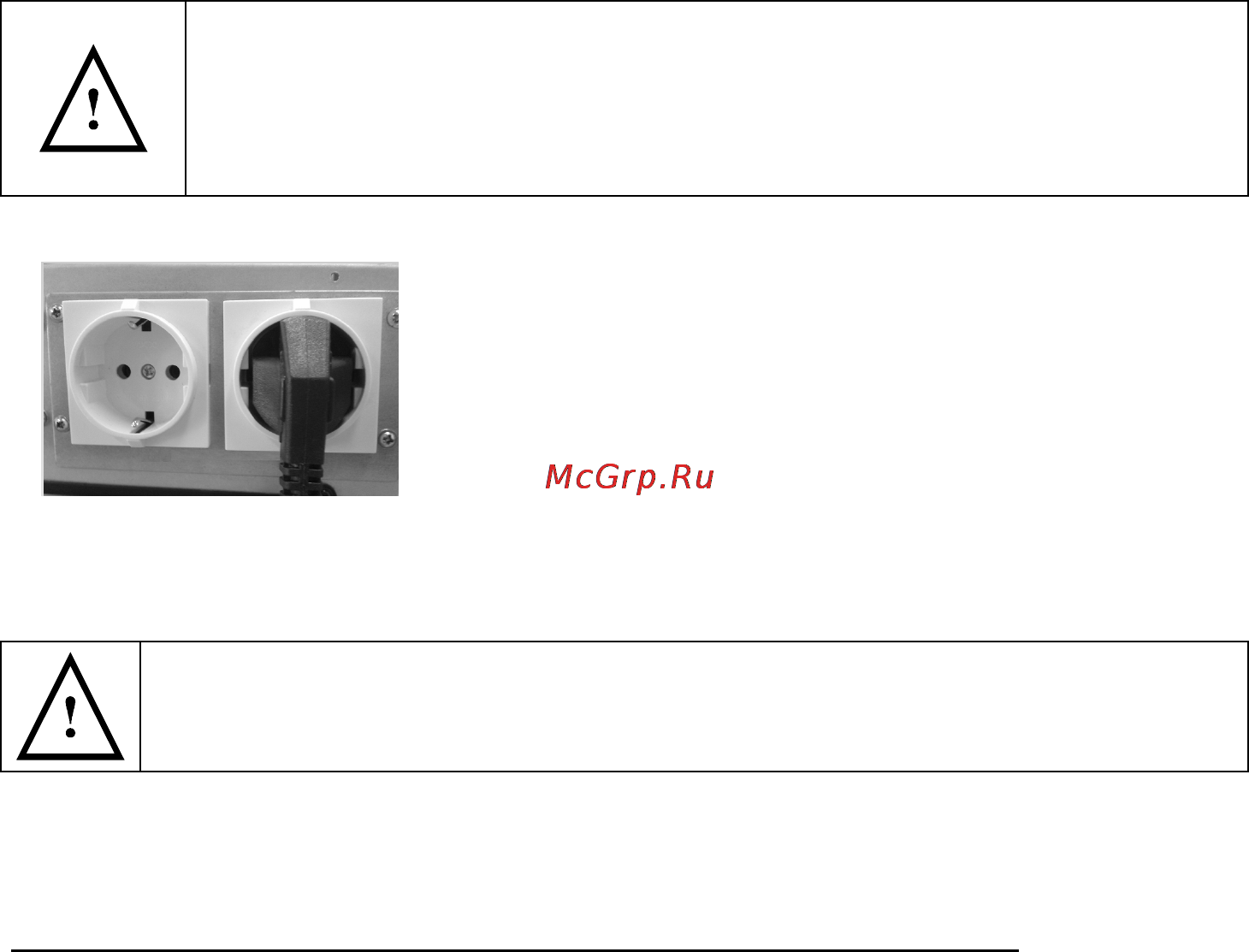

Подключить к выходным розеткам источника кабели

питания нагрузок (см. рисунок). При подключении кабелей

нагрузок к источнику следует сначала выключить

нагрузки.

Подключить источник к сетевому напряжению через входной разъем «СЕТЬ» и

шнур сетевого питания (входит в комплект поставки).

ПОДГОТОВКА К РАБОТЕ

Порядок включения и выключения источника.

Включение источника при наличии входного сетевого напряжения

1. Убедиться в надежности присоединения проводов заземления ко всем узлам

заземления шкафа, в котором размещается источник.

2. Проверить правильность подключения источника (см. раздел «УСТАНОВКА

НА ОБЪЕКТЕ»).

3. Подать сетевое напряжение. С этого момента источник выполняет заряд

АКБ. Включается подсветка ЖК-дисплея, на экране которого отображается процесс

заряда АКБ и его уровень (см. рисунок). В зависимости от значения параметра bPS

(см. Приложение 2 «Описание настройки параметров источника»), напряжение на

нагрузку либо не подается, и все индикаторы погашены (параметру bPS присвоено

значение OFF); либо подается напрямую от сети (параметру bPS присвоено значение

ON). В этом случае индикатор «BYPASS» светится желтым светом (см. рисунок 8) и

осуществляется питание нагрузок.

ВНИМАНИЕ!

СОБЛЮДАЙТЕ ОСТОРОЖНОСТЬ!

При подключении АКБ к источнику возможно искрение в момент

контакта из-за заряда конденсаторов в источнике.

ВНИМАНИЕ!

ПРОВОДА, ПОДВОДЯЩИЕ СЕТЕВОЕ НАПРЯЖЕНИЕ, ДОЛЖНЫ

ИМЕТЬ ДВОЙНУЮ ИЗОЛЯЦИЮ И СЕЧЕНИЕ НЕ МЕНЕЕ 0,75 мм
