УСТРОЙСТВО И РАБОТА

РМ представляет собой устройство, которое при наличии управляющего напряжения на

входе перекоммутирует нагрузку подключенную к выходным колодкам, посредством срабаты-

вания переключающего реле, о чем свидетельствует светодиодная индикация. Конструктивно

РМ выполнен в виде печатной платы с элементами электронной схемы, которая расположена в

пластиковом корпусе, предназначенном для установки на DIN-рейку.

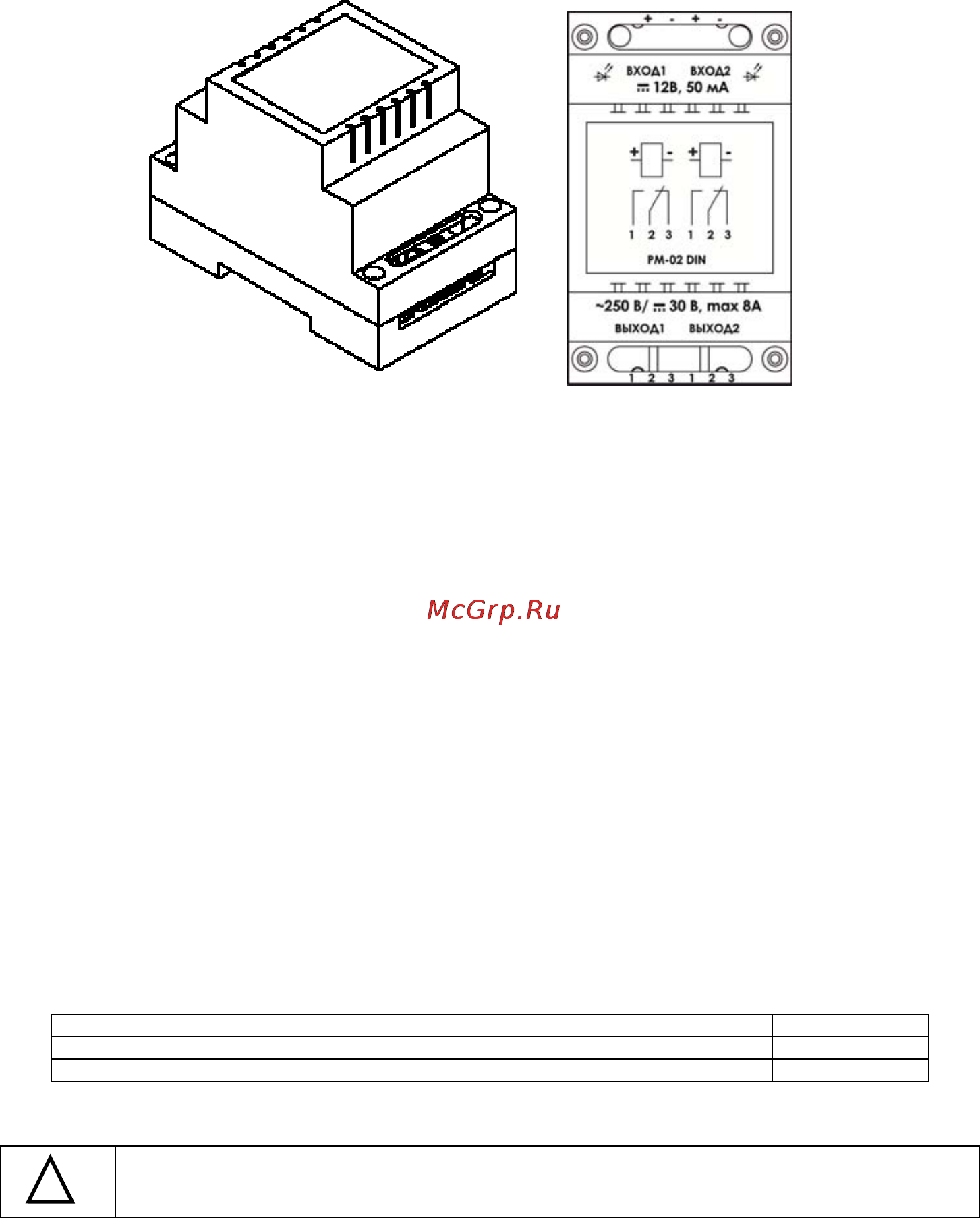

Рисунок 1 – общий вид РМ

Рисунок 2- вид сверху,

элементы подключения и

индикации

На плате размещены:

 Cветодиодный индикатор наличия управляющего напряжения на входных колодках;

 Элементы подключения внешних устройств:

— Две клеммные колодки для подведения управляющего напряжения «ВХОД1» и

«ВХОД2»

— Две клеммные выходные колодки для подключения коммутируемой нагрузки

«ВЫХОД1» и «ВЫХОД2»

Ток коммутируемой нагрузки не должен превышать значения, указанного в п.5 таблицы 1.

Порядок установки и подключения РМ

1. Установить источник на DIN-рейку.

2. Подсоединить, согласно нумерации, провода нагрузки к клеммам колодок «ВЫХОД1» и/или

«ВЫХОД2» РМ (см. рисунок 2).

3. Подсоединить, соблюдая полярность, провода от управляющего устройства или источника

к колодкам «ВХОД1» и/или «ВХОД2», при этом колодка «ВЫХОД1» соответствует колодке

«ВХОД1», а колодка «ВЫХОД2» соответствует колодке «ВХОД2».

4. Убедиться в нал

ичии входного напряжения (индикатор соответствующего канала должен

светиться).

КОМПЛЕКТ ПОСТАВКИ

Таблица 2

Наименование Количество

Релейный модуль РМ-02 DIN 1 шт.

Руководство по эксплуатации 1 шт.

ВНИМАНИЕ!

УСТАНОВКУ, ДЕМОНТАЖ И РЕМОНТ ПРОИЗВОДИТЬ ПРИ ПОЛНОМ

ОТКЛЮЧЕНИИ РМ ОТ ПОТРЕБИТЕЛЕЙ.

ФИАШ.425519.143 ЭТ-2
