RXYSA-AV1
RXYSA-AY1
Установленные один на другой блоки (макс. 2 уровня) (
)
Установленные один на другой блоки (макс. 2 уровня) ( )
A1
500
A2
A2
A2
B1
B2
B2
B2

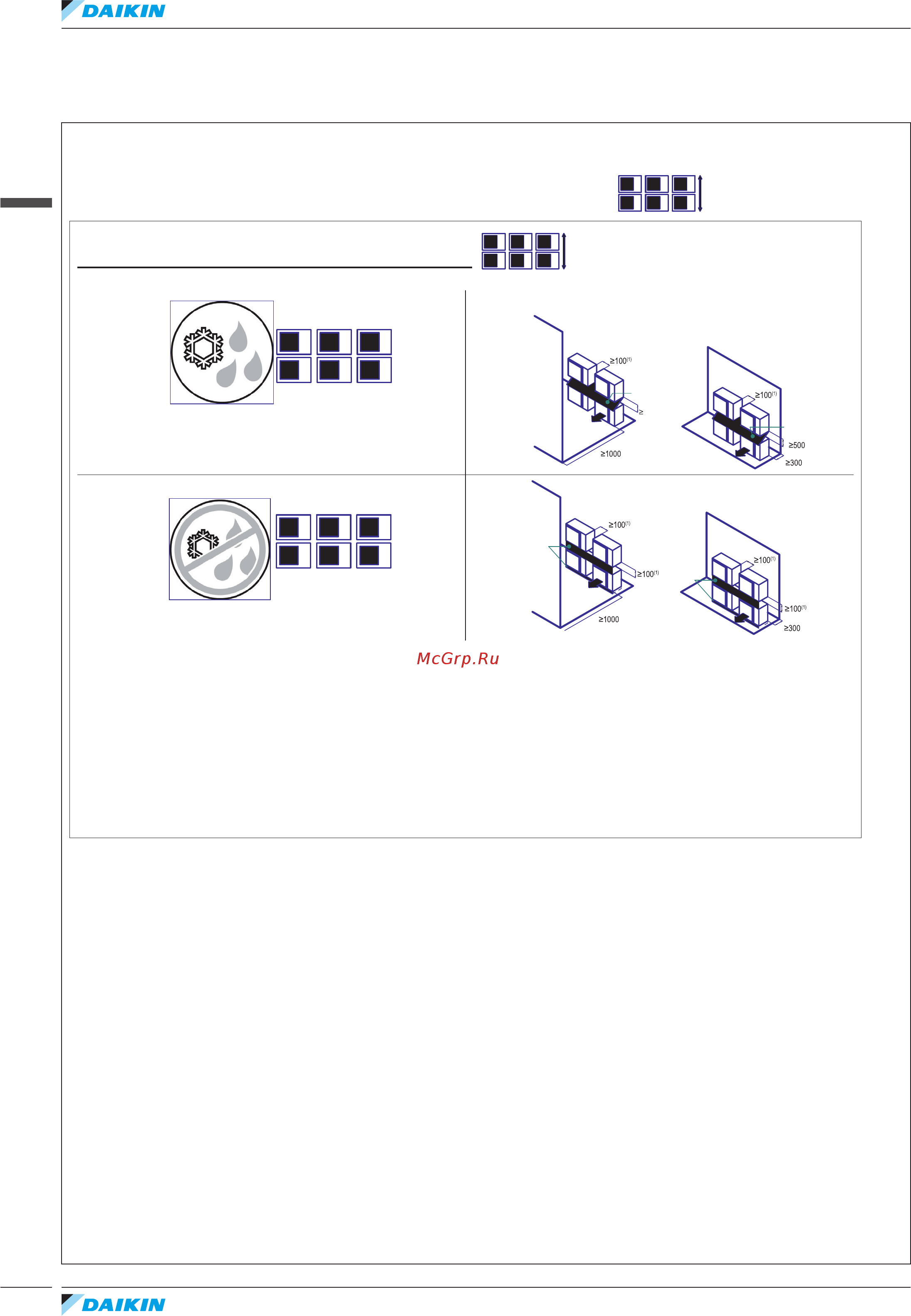

(1) Для улучшения возможностей обслуживания используйте расстояние ≥250 мм
A1=>A2 (A1) Если существует опасность стекания и замерзания дренажа между верхним и нижним блоками…
(A2) В этом случае расположите верхний и нижний блоки таким образом, чтобы между ними находилась
крыша. Установите верхний блок достаточно высоко над нижним блоком, чтобы предотвратить накопление
льда на нижней плите верхнего блока.
B1=>B2 (B1) Если нет опасности стекания и замерзания дренажа между верхним и нижним блоками…
(B2) В этом случае нет необходимости в размещении блоков по обе стороны крыши, но нужно уплотнить
зазор между верхним и нижним блоками так, чтобы выпускаемый воздух не возвращался на сторону
всасывания через низ блока.
1D128513
12
Серия VRV 5 S • RXYSA-AV1
Серия VRV 5 S • RXYSA-AV1
12 Установка
12 - 1
