20 | Подключение электрооборудования
Справочное руководство для монтажника и пользователя
118
RXYSA4~6A7V/Y1B
Система кондиционирования VRV 5-S
4P600330-1A – 2020.07

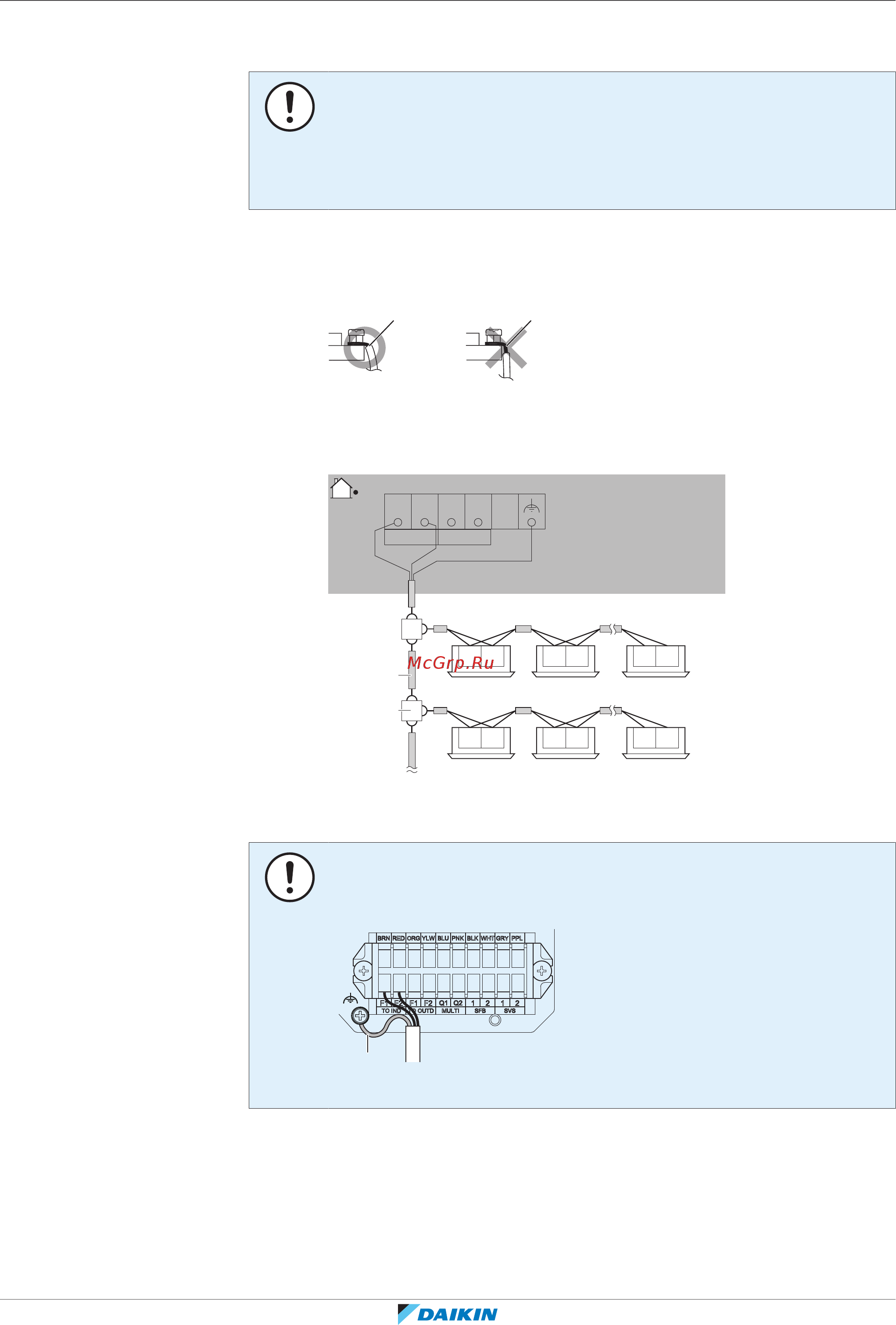

20.2 Подключение электропроводки к наружному блоку
ПРИМЕЧАНИЕ
▪ Следите за соответствием электрической схеме (входит в комплект поставки
блока, находится за сервисной панелью).
▪ Проверьте, НЕ помешает ли электропроводка установить сервисную крышку
на место.
1 Снимите сервисную крышку. См. раздел «17.2.2Чтобы открыть наружный
агрегат» [480].
2 Снимите изоляцию (20мм) с проводов.
a b
a Зачистите конец провода до этой точки
b Слишком длинный оголенный конец может привести к поражению электрическим током или к утечке
тока
3 Подключите электропроводку управления в следующем порядке:
F1 F2 F1 F2 F1 F2
F1 F2 F1 F2 F1 F2
a
b
X2M
TO OUT/DTO IN/D
a Используйте провода в металлической оплетке с экранированием (2-жильные) (без полярности)
b Клеммная колодка (приобретается по месту установки)
c Ферритовый сердечник (в комплекте дополнительных принадлежностей)
ПРИМЕЧАНИЕ
Пользуйтесь только экранированной проводкой, не забывая подсоединить
провод заземления к опорной раме клеммы X2M.
a
a Заземление
4 Подключите электропитание в следующем порядке:
