Daikin FXFA20A2VEB [57/92] Монтаж агрегата
![Daikin FXFA20A2VEB [57/92] Монтаж агрегата](/views2/1719711/page57/bg39.png)

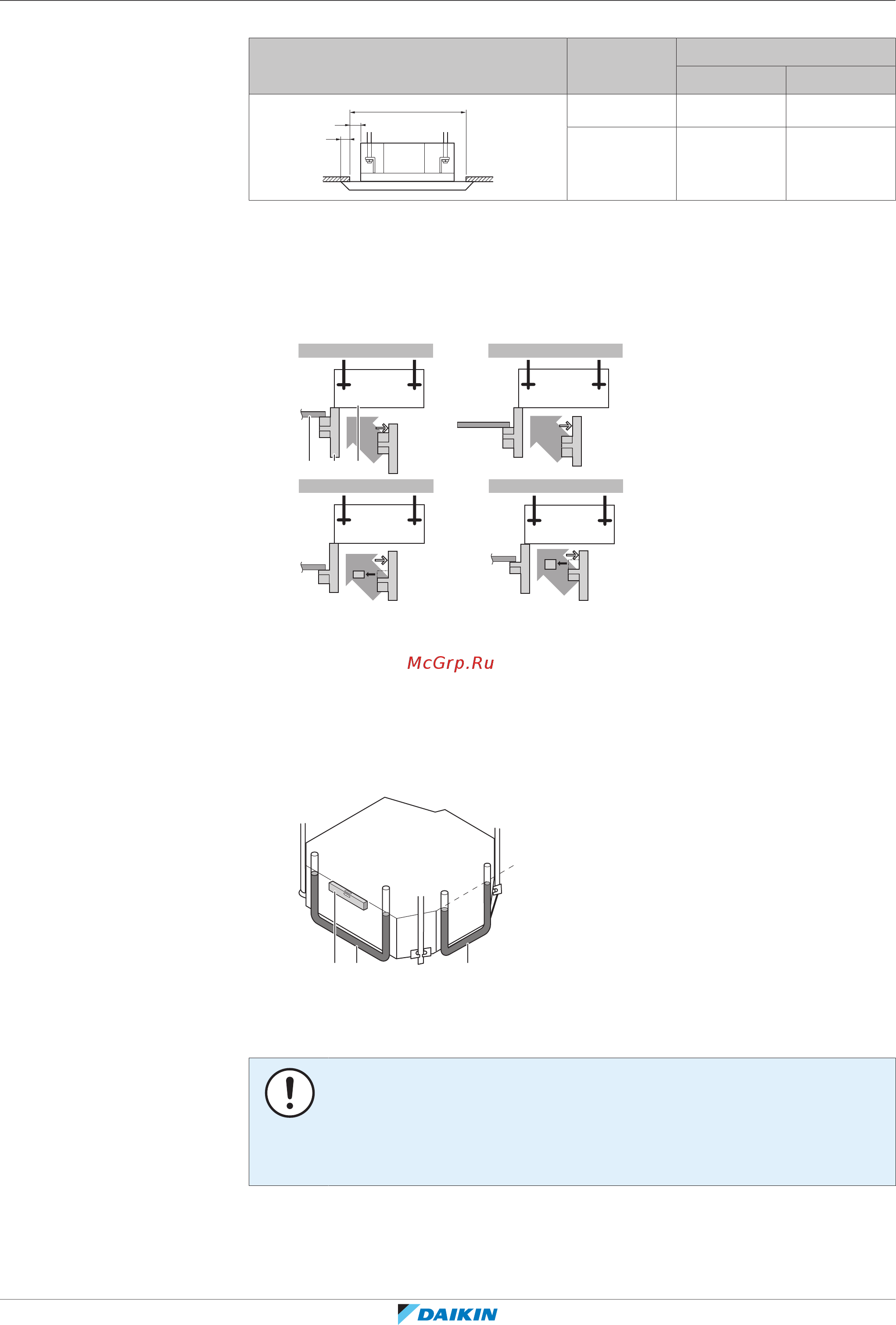

16 | Монтаж агрегата
Справочное руководство для монтажника и пользователя
57
FXFA20~125A2VEB
Система кондиционирования VRV
4P599624-1C – 2020.12
f Декоративная панель
Пример Если A
(a)
… то…
B
(a)
C
(a)
A
C
B
860мм 10мм 45мм
910мм 35мм 20мм
(a)
A: Отверстие в подвесном потолке
B: Расстояние от блока до отверстия в потолке
C: Наложение декоративной панели на подвесной потолок
▪ Монтажная направляющая. Воспользуйтесь монтажной направляющей для
определения правильного расположения по вертикали.
2
1
2
1
2
1
2
1
A B
1
1
2
C
a
b c
2
1
2
D
A При монтаже со стандартной декоративной панелью
B При монтаже с комплектом впуска свежего воздуха
C При монтаже с самоочищающейся декоративной панелью
D При монтаже с дизайнерской декоративной панелью
a Подвесной потолок
b Монтажная направляющая (в комплекте принадлежностей)
c Блок
▪ Выравнивание. Проверьте выравнивание блока по всем 4 углам с помощью
ватерпаса или виниловой трубки, наполненной водой.
c
bba
a Ватерпас
b Виниловая трубка
c Уровень воды
ПРИМЕЧАНИЕ
НЕ устанавливайте блок в наклонном положении. Возможное следствие: Если
блок накренился против направления потока конденсата (сторона сливного
трубопровода поднята), то поплавковое реле уровня может не сработать, из-за
чего вода вытечет.
