6 ФИАШ.423141.058 РЭ-1

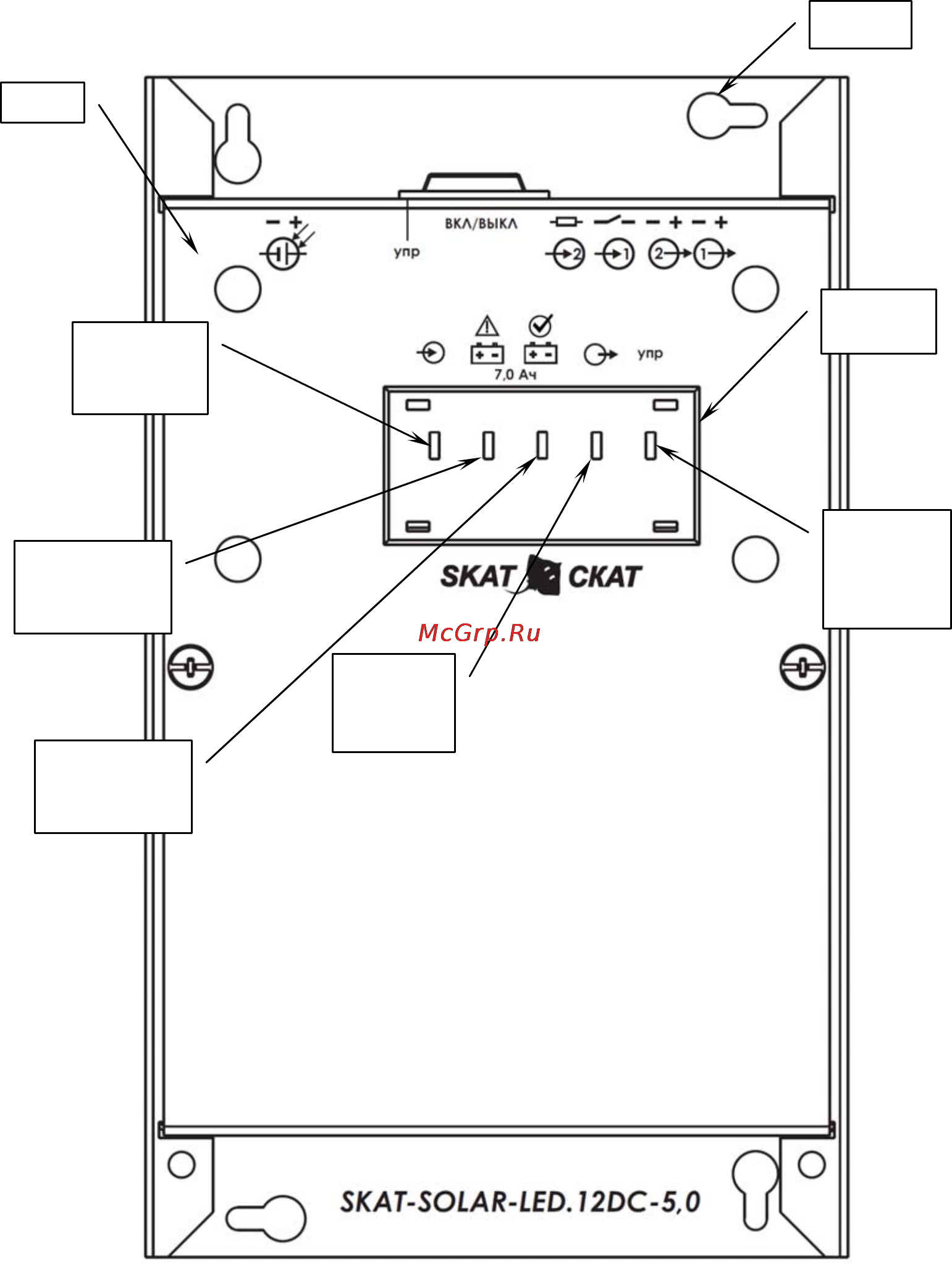

Рисунок 1 – Общий вид источника
Окно для
инди
к
ации
К
р
ышка
Днище
Индикатор
«ВХОД»
(синий)
Индикатор
«АКБ АВАРИЯ»
(красный)
Индикатор
«УПРАВЛЕ-
НИЕ»
(белый)
Индикатор
«АКБ НОРМА»
(зеленый)
Индикатор
«ВЫХОД»
(синий)
Содержание
- Skat solar led 2dc 5 0 1
- Автономный источник питания 1
- Автономный источник питания skat solar led 2dc 5 0 далее по тексту источник предназначен для питания уст ройств освещения с номинальным напряжением 12в постоян ного тока и током потребления до 5а энергией накопленной во встроенной аккумуляторной батарее далее по тексту акб от солнечной батареи 2
- Краткое описание 2
- Выбор второго варианта режима работы тремя последовательными нажатиями кнопки управления при этом светодиод управление мигает несколько се кунд после чего степень освещенности солнечной батареи не влияет на ком мутацию выходов 3
- Выбор первого варианта режима питания нагрузки двумя последовательными нажатиями кнопки управления при этом светодиод управление горит не сколько секунд ровным светом и устанавливается первый вариант режима пи тания нагрузки включение выключение выходов по порогу уровня освещенно сти солнечной батареи 3
- Основные технические характеристики устройства соответствуют параметрам указанным в таблице 1 3
- Отключение встроенной акб и солнечной батареи от источника выключателем консервация 3
- Подтверждение нажатия кнопки управления индикатором управление бе лого цвета свечения при нажатии на кнопку управления индикатор вспыхивает на долю секунды количество последовательных нажатий равно количеству вспышек индикатора 3
- Технические данные и характеристики 3
- Указанные индикаторы начинают попеременно мигать в течение нескольких се кунд затем светодиод индицирующий результат горит ровным светом не сколько секунд 3
- Источник представляет собой устройство питания нагрузки от акб заряжаемой от солнечной батареи и размещенное в металлическом корпусе состоящем из днища и крышки с полупрозрачным пластиковым окном для индикации см рисунок 1 акб установлена внутри корпуса 4
- Конструкция 4
- Под пластиковым окном расположены пять светодиодных индикаторов под пластиковым окном расположены пять светодиодных индикаторов вход синего цвета свечения сигнализирующий о наличии входного напряжения акб авария красного цвета свечения сигнализирующий о том что емкость акб утрачена акб норма зеленого цвета свечения сигнализирующий о том что емкость акб в норме выход синего цвета свечения сигнализирующий о состоянии выходов если индикатор выход светится на выходе выход 2 есть напряжение а выход выход 1 управляется по входу коммутатор управление белого цвета свечения кратковременным вспыхиванием подтверждает нажатие на кнопку управления свечением в течении нескольких секунд индицирует процесс установки одного из двух вариантов режима питания нагрузки 4
- Содержание драгоценных металлов и камней 4
- Устройство и работа 4
- Описание работы источника 5
- После трех последовательных нажатий кнопки счет нажатий начинается сначала т е четыре последовательных нажатия кнопки эквивалентны одному нажатию пять двум и так далее ко входу коммутатор может быть подключено коммутирующее устройство например кнопка переключатель или сухой контакт реле если контакт разомкнут выход 2 включен если контакт замкнут выключен если контакты замкнуты но подключены через резистор выключение выхода состоится через интервал времени см таблицу 2 определяемый величиной резистора интервал отсчитывается с момента замыкания и обнуляется в момент размыкания 7
- Рисунок 2 вид источника со стороны подключения 7
- Первый вариант режима питания нагрузки 8
- Второй вариант режима питания нагрузки 9
- Комплект поставки 9
- Меры безопасности 9
- Установка 9
- Подготовка к работе 10
- Подключение 10
- Техническое обслуживание 10
- Возможные неисправности и методы их устранения 11
- Гарантийные обязательства 11
- Сведения о рекламациях 11
- А я 7532 ростов на дону 344018 а я 7532 ростов на дону 344018 863 203 58 30 12
- Изготовитель 12
- Тех поддержка 911 bast ru отдел сбыта ops bast ru 12
