ФИАШ.423141.058 РЭ-1 7

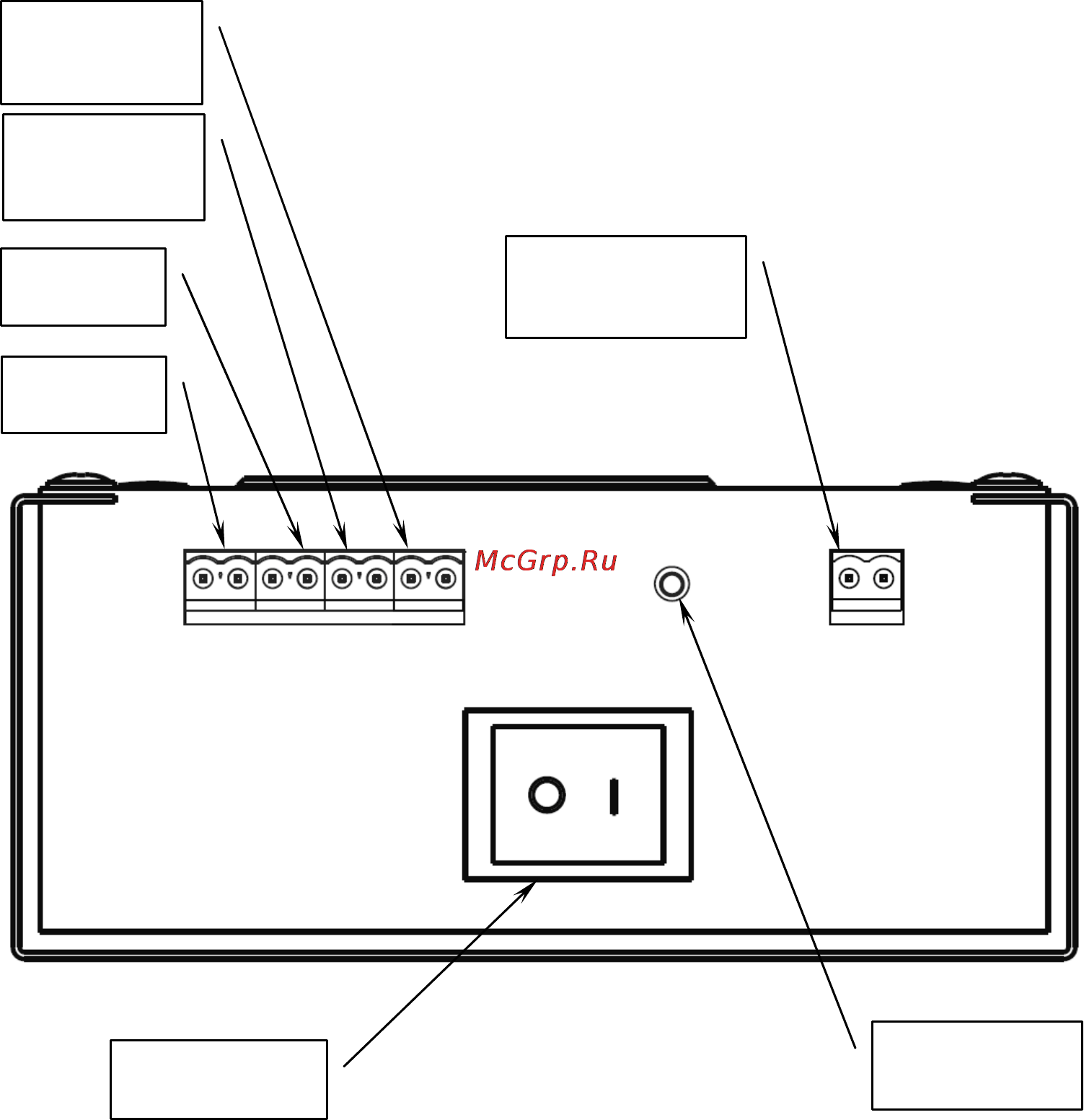

Рисунок 2 –Вид источника со стороны подключения
После трех последовательных нажатий кнопки, счет нажатий начинается
сначала, т.е. четыре последовательных нажатия кнопки эквивалентны одному
нажатию, пять – двум и так далее.
Ко входу «КОММУТАТОР» может быть подключено коммутирующее
устройство, например: кнопка, переключатель или сухой контакт реле. Если контакт
разомкнут, ВЫХОД 2 включен. Если контакт замкнут – выключен. Если контакты
замкнуты
, но подключены через резистор – выключение выхода состоится через
интервал времени (см. таблицу 2), определяемый величиной резистора. Интервал
отсчитывается с момента замыкания и обнуляется в момент размыкания.
Выключатель
«КОНСЕРВАЦИЯ»
Колодка
«ВЫХОД 2»
Колодка
«ВЫХОД 1»
Колодка
«КОММУТАТОР»
(ВХОД 1)
КНОПКА
УПРАВЛЕНИЯ
Колодка «ВХОД
СОЛНЕЧНОЙ
БАТАРЕИ»
Колодка
«РЕЗИСТОР»
(ВХОД 2)
