23
Контроль давления газа на входе
при работающем аппарате
производится следующим образом:
•
Аппарат должен быть выключен.
•
Закройте запорный газовый кран.
•
Вывинтите винт из штуцера (4) для
измерения давления газа на входе.
•
Подсоедините к штуцеру
Uобразный манометр
(рекомендуется Uобразный
манометр Vaillant № 990034).
•
Запустите аппарат в работу на
максимальной мощности согласно
указаниям на стр. 9 и 10 и, вывер
нув регулятор температуры (7) до
упора вправо, откройте возможно
больший разбор горячей воды.
•
Произведите замер давления газа
на входе.
Измеренное значение должно
лежать:
В пределах от 13 до 25 мбар для
природного газа;
В пределах от 30 до 37 мбар для
сжиженного газа;
☞При значении давления для
природного газа на входе ниже
13 или же выше 25 мбар
необходимо найти и устранить
причину такого отклонения.
Если Вам не удаётся найти
неисправность, то обратитесь в
газоснабжающее предприятие для
установления причины
недостаточного давления газа.
ÍÀÑÒÐÎÉÊÀ ÃÀÇÎÂÎÉ ÀÐÌÀÒÓÐÛ
При давлении газа
выше 25 мбар
эксплуатация аппарата
запрещается.
☞При давлении природного газа на
входе ниже 13 мбар устойчивая
работа аппарата и параметры,
указанные в технической
документации не гарантируются.
☞При значении давления для при
родного газа на входе ниже
18 мбар или же выше 20 мбар
необходимо произвести
корректировку давления газа на
соплах в следующей
последовательности:
Выключите водонагреватель.
Закройте запорный газовый кран.
Отсоедините манометр и до
отказа завинтите резьбовую
заглушкувинт в штуцер для
измерения давления газа (4).
Подсоедините Uобразный
манометр к штуцеру для
измерения давления газа на
соплах (1), вывернув из него винт.
Запустите аппарат в работу на
максимальной мощности согласно
указаниям на стр. 9 и 10 и,
вывернув регулятор температуры
(7) до упора вправо, откройте
возможно больший разбор
горячей воды.
Установите вращением
установочного винта секторного
дросселя (6) давление на соплах,
указанное в таблице на стр. 25:
вращение вправо меньше;
вращение влево больше.
•
Если вращением установочного
винта секторного дросселя (6) не
удаётся достичь давления на
соплах, указанное в таблице на
стр. 25, в таком случае следует
обратиться в техническое
представительство фирмы Vaillant
(см. на последней странице).
•
Выключите водонагреватель.
•
Отсоедините манометр и до отка
за завинтите резьбовую заглушку
винт в штуцер для измерения
давления газа на соплах (1).
Контроль давления газа на
входе (при работающем с
номинальной нагрузкой
аппарате)
1 Штуцер для измерения давления газа на соплах
4 Штуцер для измерения давления газа на входе
5 Поворотный переключатель
6 Установочный винт секторного дросселя
7 Регулятор температуры

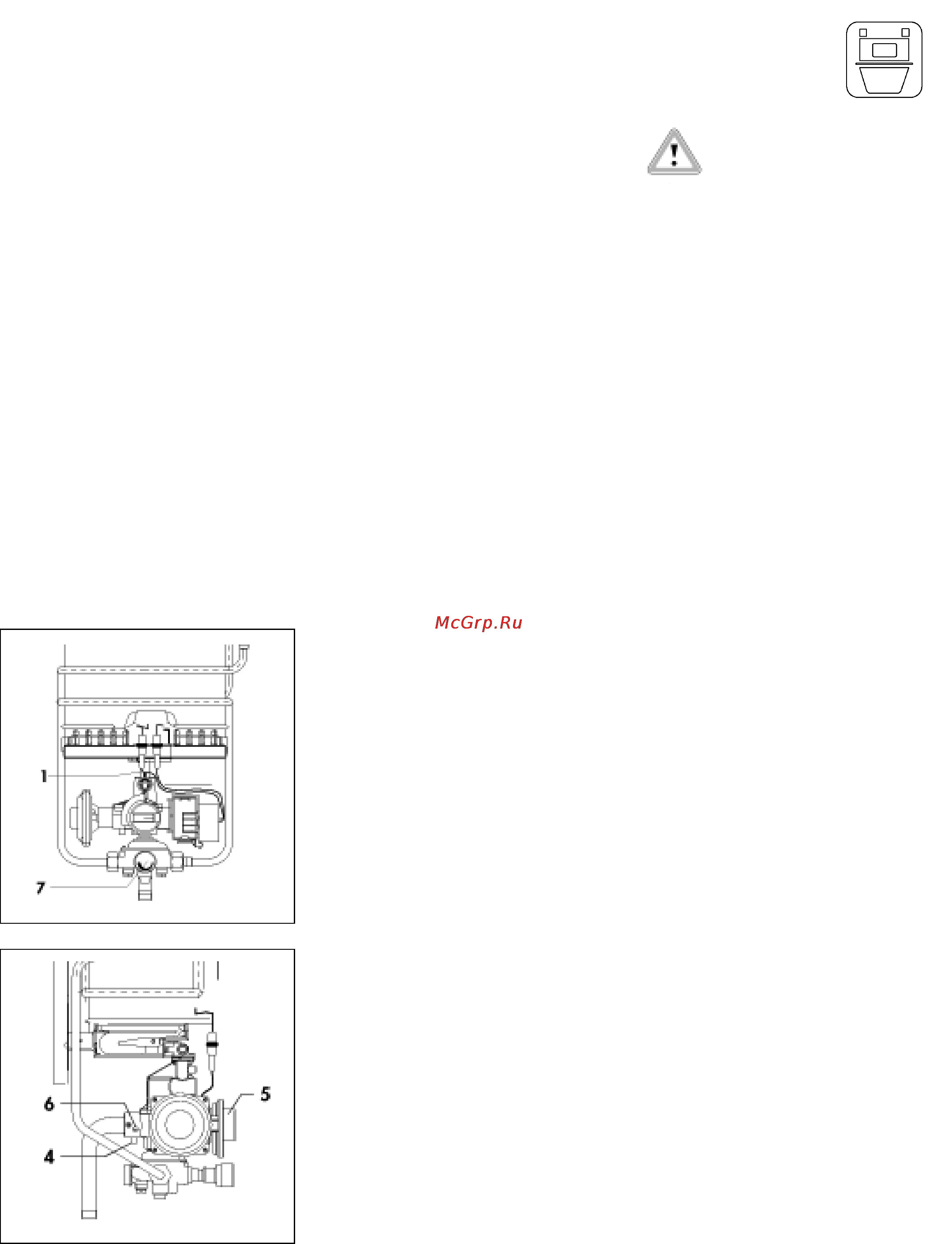

Рис. 19: Контроль давления газа
