27
ÍÀÑÒÐÎÉÊÀ ÃÀÇÎÂÎÉ ÀÐÌÀÒÓÐÛ
Перенастройка с
природного на
сжиженный газ и обратно
Перенастройка с природного на
сжиженный газ производится при
помощи заводского комплекта для
перенастройки (Заказные номера
можно узнать в техническом
представительстве фирмы Vaillant—
cм. на последней странице)
следующим образом (рис. 20 и 20.1):
•
Снимите облицовку аппарата,
следуя указаниям на стр. 19.
•
Открутите винты (5) на
соединительном участке.
•
Открутите винты (4) на передней
планке и с небольшим усилием
вытащите на себя коллектор (2) с
соплами из горелки.
•
Выкрутите сопла горелки (3).
•
Вкрутите новые сопла,
удостоверившись в соответствии
их маркировки таблице на стр. 26
для соответствующего вида газа.
☞Сопла должны плотно
завинчиваться так, чтобы не
пропускать газ, однако их нельзя
перетягивать. Запрещается
применять для герметизации
уплотнительные материалы, такие
как лён, краска и т.п.
•
Разъедините крепление блока
электроники на газовой арматуре
назатием на стопорный язычок
(слева на отсеке элементов
питания 24) и выньте движением
на себя блок электроники
•
Отверните винт
((
19
))
и выньте
сервовентиль (25). Установите
входящий в комплект для
перенастройки сервовентиль и
заверните обратно винт.
•
Открутите 4 винта (14) и снимите
крышку (15) с газовой арматуры
(крышка подпружинена).
•
Вытащите прокладку корпуса (16),
пружину вентиля (9) и клапан
вентиля (11).
•
Замените клапан вентиля (11) и
прокладку корпуса (16) на
соответствующие из комплекта

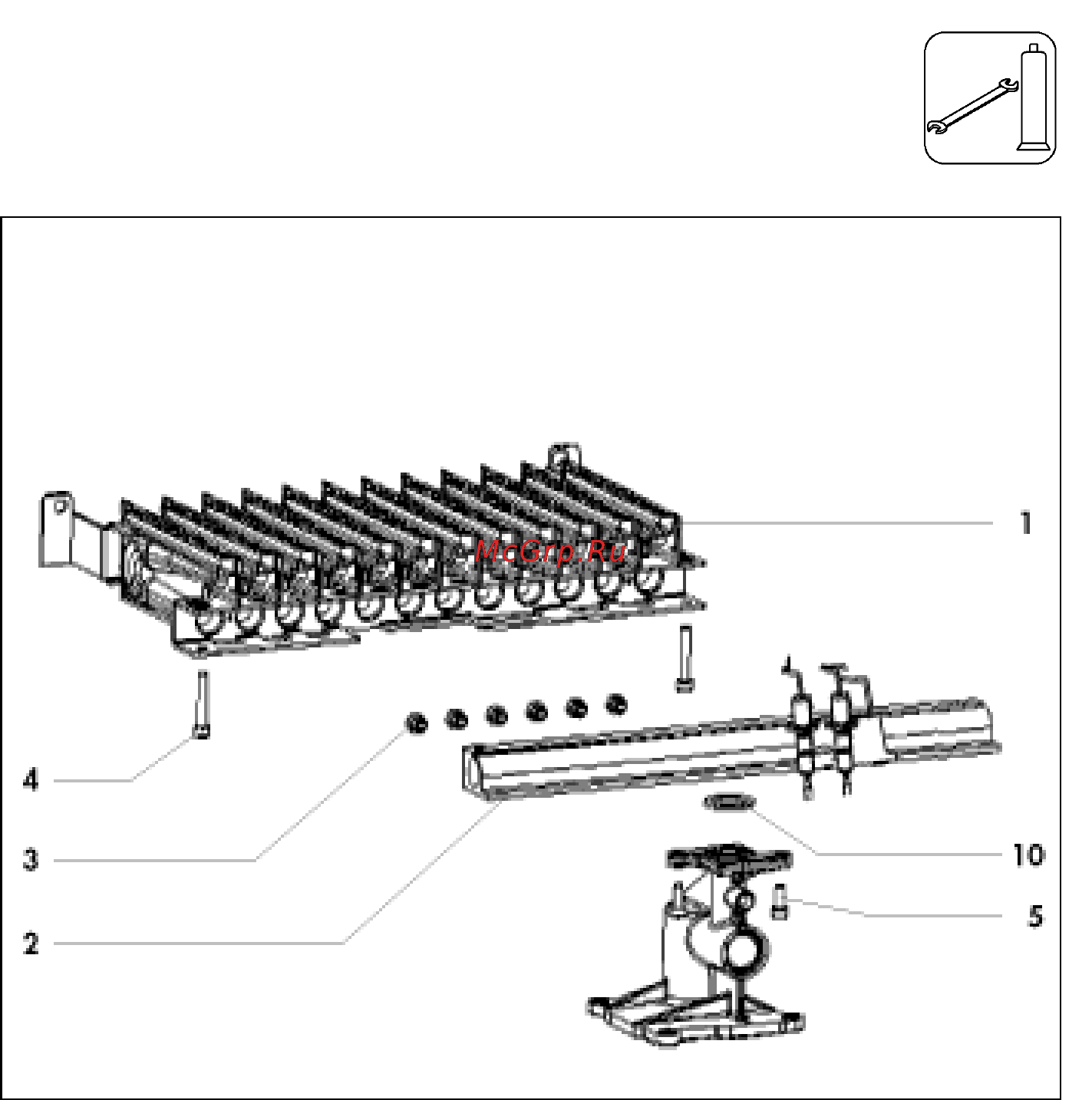

Рис. 20: Перенастройка на другой вид газа
для перенастройки и вставьте их
вместе с прежней пружиной (9)в
газовую арматуру.
•
Установите крышку (15) обратно,
крепко затянув её 4 винтами (14).
•
Открутите винты (12) и снимите
крышку (13) с газовой арматуры
(крышка подпружинена).
•
Вытащите прокладку корпуса (20),
пружину вентиля (17) и клапан
вентиля (18).
•
Замените клапан вентиля (18) и
прокладку корпуса (20) на
соответствующие из комплекта
для перенастройки и вставьте их
вместе с прежней пружиной (17)в
газовую арматуру.
•
Установите крышку (13) обратно,
крепко затянув её винтами (12).
•
Установите коллектор (2) с
соплами и соберите горелку (1).
•
Установите давление на соплах,
дейтствуя в следующей
последовательности:
Аппарат должен быть выключен.
Подсоедините Uобразный
манометр к штуцеру для
измерения давления газа на
соплах (1, рис. 19), вывернув из
него винт.
Подсоедините Uобразный
манометр к штуцеру для
измерения давления газа на
соплах (1, рис. 19), вывернув из
него винт (рекомендуется
Uобразный манометр
Vaillant № 990034).
Запустите аппарат в работу на
максимальной мощности согласно
указаниям на стр. 9 и 10 и,
вывернув регулятор температуры
(7, рис. 19) до упора вправо,
откройте возможно больший
разбор горячей воды.
Установите вращением
установочного винта секторного
дросселя (6, рис. 19) давление на
соплах, указанное в таблице на
стр. 26:
 вращение вправо  меньше;
 вращение влево  больше.
•
Если вращением установочного
винта секторного дросселя
(6, рис. 19) не удаётся достичь
давления на соплах, указанное в
таблице на стр. 26, в таком
случае следует обратиться в
техническое представительство
фирмы Vaillant (см. на последней
странице).
1 Горелка
2 Коллектор с соплами
3 Сопла горелки
4 Винты
5 Винты
10 Уплотнительная прокладка
